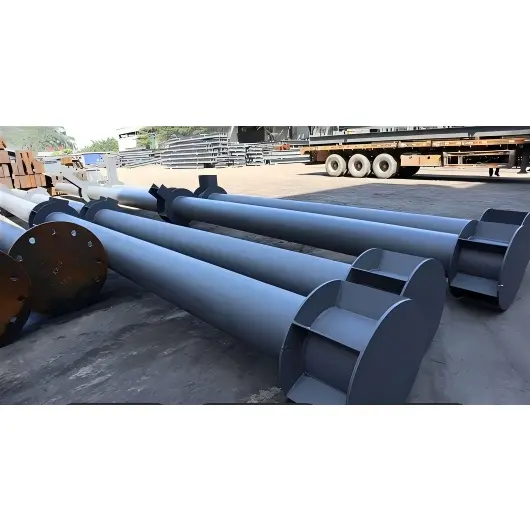

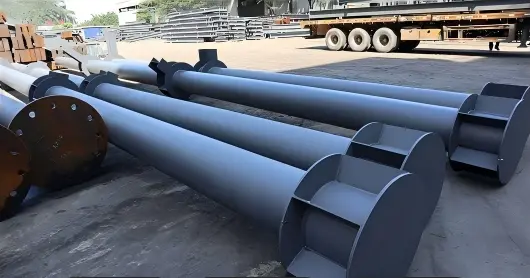

Kruhový sloup z dutých ocelových trubek

Tyto sloupy mají hladký, rovný válcový profil a prstencový průřez, který zajišťuje rovnoměrné rozložení zatížení a vynikající axiální únosnost. Účinně přenášejí zatížení z nástavby do základů a jsou vhodné pro vertikální podporu v různých aplikacích, včetně lehkých a těžkých ocelových konstrukcí, zahradní architektury, stadionů, chodníků, průmyslových závodů a prefabrikovaných budov. Dodávají se kompletní s nezbytnými spojovacími součástmi, jako jsou základní desky, výztužné desky, spojovací desky a vysokopevnostní šrouby.

Definice a konfigurace produktu

I. Základní definice kruhových trubkových sloupů

Kruhový dutý ocelový trubkový sloup je svislý nosný prvek s dutým kruhovým průřezem. Tyto sloupy jsou primárně konstruovány z bezešvých nebo svařovaných kruhových ocelových trubek a jsou široce používány v budovách s ocelovými konstrukcemi, městských projektech, mostech a stadionech, kde primárně odolávají axiálnímu tlaku, ohybovým momentům a torzním momentům.

1. Základní atributy

Materiál: Převážně uhlíková konstrukční ocel a nízkolegovaná ocel; pro venkovní nebo korozivní prostředí jsou k dispozici galvanizované povrchové úpravy, antikorozní nátěry nebo nerezová ocel.

Průřezové charakteristiky: Definováno vnějším průměrem (D) a tloušťkou stěny (t); dutý kruhový tvar zajišťuje rovnoměrné rozložení zatížení ve všech směrech, vynikající pevnost v krutu a tlaku a minimální koncentraci napětí.

Výrobní proces: K dispozici jako bezešvé trubkové sloupy (integrálně válcované, nabízející vysokou nosnost) nebo svařované trubkové sloupy (tvořené válcováním a svařováním ocelových plechů, nabízející nižší náklady).

2. Klíčové aplikační scénáře

Jádrové trubky pro supervýškové budovy, velkorozponová místa (výstaviště/stadiony), vysokorychlostní železniční stanice, přístřešky, průmyslové závody, mostní pilíře, obecní zábradlí, krajinářské sloupy atd. 3. Základní specifikace

Standardní značení: φ vnější průměr × tloušťka stěny × délka; např. φ219×8×6000 (vnější průměr 219 mm, tloušťka stěny 8 mm, délka sloupu 6 m).

II. Konfigurace sestavy sloupu s kruhovým dutým průřezem (CHS).

Kompletní systém obsahující hlavní kruhové těleso sloupu z duté ocelové trubky, horní a spodní koncové spoje, spojovací příslušenství a pomocné komponenty. Je rozdělen do pěti hlavních modulů na základě umístění: tělo sloupu, základna/základ sloupu, horní připojení sloupu, připojení nosníku ke sloupu a pomocné příslušenství.

1. Tělo sloupce (základní komponenta)

Hlavní kruhová trubka: Průměr trubky, tloušťka stěny a materiál se volí na základě požadavků na zatížení; extra dlouhé sloupy mohou být vyrobeny v segmentech vybavených spoji pro spojování (přírubové, svařované nebo zásuvné spoje).

Výztužné konstrukce (povinné pro aplikace s velkým zatížením nebo výškové budovy):

Vnitřní výztužné kroužky a podélná výztužná žebra: Aby se zabránilo místnímu vybočení stěny trubky.

Redukce pasu / Přechodová část průměru: Přechod pomocí kruhových trubek s proměnným průměrem, když se zatížení mezi horní a spodní částí liší.

2. Sestava základny sloupu (připojuje se k základu; určuje celkovou stabilitu)

Kompletní nosná sestava pro spodní část sloupu CHS; existují dvě běžné formy:

1) Typ vestavěného kotevního šroubu (nejběžnější)

·Základní deska: Silná kruhová nebo čtvercová ocelová deska, plně přivařená k tělu sloupu.

· Kotevní šrouby: Několik vysoce pevných kotevních šroubů zapuštěných do betonového základu.

·Příslušenství: Matice, podložky, vyrovnávací podložky a spárovací hmota (pro sekundární spárování k vyrovnání a zajištění základny).

2) Zásuvkový základ (základ v misce)

·Betonová objímka (kalich) + vložená část sloupu + okolní hutněný beton nebo beton s jemným kamenivem; běžně používané v komunálním inženýrství a mostním stavitelství.

3. Sestava vrcholu sloupu (přenáší sílu a podpírá nástavbu)

Vybírá se na základě typu komponentů nástavby:

·Horní deska sloupu: Krycí deska, která utěsňuje horní část, chrání vnitřek potrubí a přenáší zatížení shora.

· Sedlo/příruba horního připojení sloupu: Používá se pro připojení k horním kruhovým trubkám, příhradovým nosníkům nebo podpěrám prostorového rámu. ·Víčka sloupků (pro terénní úpravy/zábradlí): Dekorativní a odolné vůči povětrnostním vlivům; k dispozici v kulovém, plochém a kuželovém tvaru.

4. Spoje nosník-sloup / trubka-trubka (příslušenství pro přenos bočního zatížení)

Standardní příslušenství pro připojení kruhových trubkových sloupů k ocelovým nosníkům, sekundárním prvkům a sousedním trubkovým sloupům:

·Obvodové konzoly / patky: Přivařené k tělu trubky pro podepření ocelových nosníků.

·Připojovací příruby / trubkové spony: Pro spojování trubek stejného průměru nebo přechod mezi různými průměry (redukce spojů).

·Vysokopevnostní šrouby, přivařovací podkladové desky a spojovací desky: Pro upevnění a vyztužení spojů.

5. Pomocné komponenty (instalace, ochrana a údržba)

·Zdvihací příslušenství: Zvedací oka, zvedací kroužky (instalované ve výrobě pro usnadnění zvedání na místě).

·Antikorozní ochrana: Základní nátěr, mezinátěr a vrchní nátěr / žárově zinkovaný nátěr; antikorozní těsnění (koncovky zabraňující vnikání vody a rezivění).

·Instalační pomůcky: Polohovací konzoly, dočasné podpěry, nastavitelné horní zvedáky (pro vyrovnání a dočasné upevnění během instalace).

III. Příklady běžných konfigurací sestav

1. Standardní tovární kruhový trubkový sloup: Hlavní kruhová trubka + základní deska + kotevní šrouby + vyrovnávací podložky + horní kryt + konzola těla trubky + vysokopevnostní šrouby + antikorozní nátěr + zvedací oko.

2. Sloupek městského zábradlí: Hlavní kruhová trubka + zapuštěná základní příruba / betonový podstavec + ozdobná horní krytka + svorka pro připojení zábradlí / patka + pozinkovaný antikorozní povlak.

3.Segmentový kruhový trubkový sloup výškové ocelové konstrukce: Segmentové kruhové trubky + spojovací příruby / svařované spoje + vnitřní výztužné kroužky + montáž zapuštěných kotevních šroubů + spojovací deska mezikruží nosník-sloup + komplexní antikorozní systém.

IV. Stručné shrnutí

·Definice: Svislý nosný prvek vyrobený z duté kruhové ocelové trubky; má vynikající mechanické vlastnosti a široké možnosti použití. ·Systémová logika: Tělo sloupu + sestava základního připojení + sestava horního připojení + příslušenství pro boční připojení + antikorozní / zvedací příslušenství; kompletní konfigurace jsou vybírány na základě zatížení projektu a aplikačních scénářů.

Jaké jsou hlavní výhody kruhových dutých ocelových trubkových sloupů?

1. Kruhový průřez zajišťuje rovnoměrné rozložení napětí, vysokou axiální pevnost v tlaku a vynikající torzní stabilitu.

2. Efektivní vzhled je minimalistický, ale působivý a zvyšuje celkovou estetickou přitažlivost konstrukce.

3. Nízká odolnost proti větru nabízí vynikající výkon větru pro venkovní aplikace.

4. Lehká povaha zjednodušuje zvedání a instalaci, což má za následek vysokou efektivitu konstrukce.

5. Vnitřní i vnější povrchy mohou být ošetřeny na odolnost proti korozi, což zajišťuje odolnost proti vlhkosti a dlouhou životnost.

6. k dispozici komplexní specifikace; výška, spojovací desky a zapuštěné díly lze přizpůsobit tak, aby vyhovovaly různým architektonickým scénářům.

Jaké jsou klíčové rozlišovací znaky kruhových trubkových sloupů ve srovnání s ocelovými sloupy z H-profilu a čtvercovými/obdélníkovými sloupy s dutým profilem?

I. Výhody stavební mechaniky

1. Vyvážená všesměrová nosnost a vynikající torzní výkon: Moment setrvačnosti je konzistentní ve všech směrech (bez rozdílu mezi silnými a slabými osami), nabízí mnohem lepší adaptabilitu na zatížení větrem, seismické kroucení a excentrické zatížení než H-profily nebo čtvercové trubky. Jsou preferovanou volbou pro místa s velkým rozpětím, věžovité stavby a pobřežní projekty vystavené silnému větru. Naproti tomu čtvercové trubky a H-profily mají slabé osy a výrazné slabiny, pokud jde o boční kroucení.

2. Vyšší únosnost v tlaku a odolnost vůči místnímu vybočení pro stejné množství oceli: Při axiálním tlaku je napětí rovnoměrně rozloženo po kruhové stěně trubky. Pro danou plochu průřezu platí nosnost v pořadí: kruhová trubka > čtvercová trubka > ocel průřezu H. Těžké sloupy mohou být lehčí, aby se snížily náklady, ušetřila ocel a snížila vlastní hmotnost.

3. Nejnižší koeficient odporu větru: Aerodynamický kruhový tvar má za následek tvarový koeficient zatížení větrem přibližně 0,8 ve srovnání s 1,3 pro čtvercové trubky a více než 1,5 pro H-profilovou ocel. To výrazně snižuje zatížení větrem na sloupy, venkovní chodníky, podpěry větrných elektráren a sloupy vrchlíku, čímž se snižují náklady na ukotvení základů.

II. Charakteristické rysy ve výrobě a konstrukci

1. Zjednodušený návrh spoje a flexibilní spojení nosník-sloup: Ocelové nosníky se mohou připojovat ke kruhovým dutým profilům (CHS) pod jakýmkoli úhlem po celém obvodu 360°, čímž se vyhnete omezením pravoúhlých čtvercových trubek nebo vyrovnání přírub H nosníku; to nabízí jasné výhody pro scénáře zahrnující šikmé nosníky, radiální příhradové nosníky a vícesměrné průniky nosníků. Standardizované prstencové konzoly a svorkové spojky usnadňují montáž.

2. Pohodlné segmentové spojování: Podporuje jak celoobvodové svařování na tupo (s vnitřním/vnějším úkosem), tak přírubové spoje. Obvodové svary na kruhových trubkách rozdělují napětí rovnoměrně – na rozdíl od čtvercových trubek, které jsou náchylné ke koncentraci napětí v rozích, nebo H-nosníků, které vyžadují přesné vyrovnání přírub a stojin – což má za následek vyšší výrobní tolerance.

3. Vyvážená zvedací hmotnost: Rovnoměrné rozložení hmotnosti eliminuje riziko excentrického zatížení nebo převrácení během zvedání.

III. Charakteristické vlastnosti v ochraně proti korozi a údržbě

1. Optimalizovaná plocha povrchu pro ochranu proti korozi: Pro danou plochu průřezu se vnější plocha řídí v pořadí: Kruhová trubka < Čtvercová/Obdélníková trubka < H-Beam. To snižuje množství potřebného materiálu pro nátěry nebo žárové zinkování a snižuje náklady. Absence ostrých hran nebo „mrtvých zón“ zabraňuje hromadění barvy nebo vynechaným místům, což zajišťuje vynikající odolnost ve venkovním korozivním prostředí.

2. Žádné „mrtvé zóny“ pro hromadění vody nebo prachu: Na rozdíl od horních drážek čtvercových trubek nebo přírubových kanálů H-nosníků – které mají tendenci zachycovat dešťovou vodu a prach, což vede ke korozi – zakřivený povrch kruhových trubek umožňuje přirozený odtok dešťové vody, což výrazně prodlužuje životnost venkovních městských sloupů a krajinných sloupů.

IV. Charakteristické rysy v architektonické estetice a aplikačních scénářích

1. Integrovaný dekorativní design: Zakřivený profil se hodí pro krajinnou architekturu, závěsné sloupky a fasády výstavních hal. Jsou v něm umístěny kulové kryty sloupů a zakřivené dekorativní prvky, které spojují nosnou konstrukci s architektonickou estetikou – zatímco čtvercové trubky a H-nosníky často působí silně industriálně.

2. Vhodnost pro stísněné prostory: Nabízí menší vnější průměr při stejné nosnosti, poskytuje výrazné výhody pro vedení inženýrských sítí, vnitřní dekorativní sloupy a kompaktní podpěry zařízení. V. Cenové kompromisy (využívání diferenciace: slabé stránky vs. silné stránky)

Slabé stránky: Pro velmi těžké zatížení a hustě rozmístěné sloupky rámu nabízejí nosníky H lepší poměr nákladů a výkonu. Klíčové aplikační scénáře: Výškové konstrukce, dlouhé rozpony, vícesměrné zatížení, exponovaná/větrná místa a integrované strukturně-dekorativní funkce; kruhové duté profily (CHS) nabízejí v těchto oblastech nižší celkové náklady na životní cyklus.

VI. Shrnutí diferencovaného polohování

H-paprsky: Zaměřte se na vícepatrové, hustě rozmístěné snímky. Čtvercové trubky: Zaměřte se na běžné průmyslové závody malého rozpětí. Sloupy s kruhovým dutým průřezem (CHS): Zaměření na projekty s dlouhým rozpětím, výškové budovy, vícesměrné zatížení a projekty integrované krajinné struktury; vytvářejí nenahraditelnou tržní výhodu díky torzní odolnosti, nízké odolnosti proti větru a snadné ochraně proti korozi.

End-to-End proces zpracování pro kruhový dutý ocelový trubkový sloup

I. Klasifikace produktů

1. Bezešvé sloupy CHS: Vyrábí se hlubokým zpracováním hotového materiálu bezešvých ocelových trubek; typicky používané pro malé až střední průměry a vysoce přesné nosné sloupy (φ60–φ630).

2. Válcované a svařované sloupy CHS: Vyrábějí se válcováním ocelového plechu do válce s následným podélným a/nebo obvodovým svařováním; používá se pro velkoprůměrové sloupy pro velké zatížení (standardní metoda pro extra velké sloupy >φ630).

II. Standardní kroky zpracování (sdílené následné procesy pro oba typy)

Proces 1: Kontrola suroviny a rozvržení řezání

1. Bezešvé potrubí: Vstupní kontrola materiálu, vnějšího průměru, tloušťky stěny a zprávy o detekci vad; řezat na délku pomocí CNC pil nebo plazmových řezaček.

2. Válcované/svařované potrubí: Detekce příchozích vad a vyrovnání ocelových plechů; CNC řezání na rozvinutou šířku a zkosení.

Při řezání jsou zahrnuty přídavky na smrštění při svařování a obrábění.

Proces 2: Válcování a tváření (Specifické pouze pro válcované/svařované CHS)

1. Ocelový plech válcovaný do válce pomocí tříválcového ohýbacího stroje; okraje zarovnané a uzavřené.

2. Svařování pro fixaci; úprava zaoblení a nesouososti hran (nesouosost ≤ 10 % tloušťky stěny).

Proces 3: Svařování spojů tělesa hlavního potrubí

1. Svařování podélným švem: Automatické svařování pod tavidlem (SAW) – tvořící vnitřní i vnější housenky – pro podélný šev válcované trubky;

2. Po svařování: Vizuální kontrola svarů → Ultrazvukové testování (UT) (100% kontrola svarů I. stupně);

3. Obvodové svařování na tupo pro vícesegmentové spojování dlouhých sloupů: Využívá také oboustranné SAW a NDT (nedestruktivní testování).

Proces 4: Zaoblování a rovnání kruhových trubek

U válcovaných a svařovaných trubek dochází ke značné deformaci při svařování; pro korekci kruhovitosti a přímosti se používá specializovaný hydraulický zaoblovací stroj, který kontroluje oválnost na ≤D/1000; bezešvé trubky vyžadují pouze drobné úpravy rovnání.

Proces 5: Koncové zkosení a obrábění čela (kritický proces)

CNC soustruh / čelní frézování:

· Frézujte oba konce trubky naplocho a řežte svařovací úkosy, aby byla zajištěna kolmost čelních ploch;

· U sloupů, které vyžadují přírubové spoje, přesně opracujte nástavec (nákružek) na konci trubky, aby bylo zajištěno ploché lícování s přírubou.

Proces 6: Montáž a svařování součástí na konci sloupu

1. Montáž základové desky sloupu: Rozložení a montáž čtvercových/kruhových základových desek a výztužných žeber s následným přivařením pro umístění;

2. Horní deska sloupu a koncový uzávěr: Svařování koncového uzávěru celým švem pro utěsnění otvoru potrubí a zabránění vnikání vody;

3. Konzoly / patkové desky / prstencové spojovací desky: Uspořádání podle výkresů, montáž po obvodu trubky a upevnění pomocí přivařování;

4. Vnitřní výztužné prstence (pro vysokozatížené výškové sloupy): Segmentové zvedání a montáž vnitřních prstencových výztužných desek, upevněných vnitřním přivařením.

Proces 7: Svařování součástí ve všech polohách

1. Žebra a konzoly základové desky: Svařované pomocí svařování v plynovém štítu nebo svařování pod tavidlem (SAW);

2. Kritické spojové svary: Podléhají UT nedestruktivním zkouškám v souladu s konstrukčními požadavky.

Proces 8: Oprava hotového výrobku a vrtání otvorů

1. Korekce deformace svařování a přímosti sloupu pomocí kombinace ohřevu plamenem a mechanických metod;

2. CNC vrtání otvorů pro šrouby a inženýrské sítě na požadovaných místech. Proces 9: Odstranění rzi a antikorozní úprava

1. Tryskání na stupeň Sa2,5 k odstranění okují a rzi;

2. Nátěr: Základní nátěr + mezinátěr + vrchní nátěr; v případě potřeby pokračujte v procesu žárového zinkování.

Proces 10: Číslování hotového výrobku, kontrola, balení a expedice

1. Označte ID komponenty, čáry mřížky a výškové úrovně;

2. Komplexní kontrola rozměrů, svarů a antikorozního nátěru před uskladněním.

III. Srovnání dvou procesů

1. Bezešvé kruhové duté ocelové trubkové sloupy: Krátká doba zpracování, žádné podélné svary, vynikající strukturální integrita; průměr potrubí je však omezený a pořizovací náklady na velké průměry jsou vysoké.

2. Válcované a svařované kruhové trubkové sloupy: Schopné ultra velkých průměrů s plně přizpůsobitelnou tloušťkou stěny; zahrnuje dodatečné kroky válcování a podélného svařování, ale nabízí nižší náklady na součásti velkého rozsahu.

IV. Specializované přizpůsobení (Mega kruhové trubkové sloupy pro výškové budovy)

1. U sloupů vyplněných betonem: Injektážní a odvzdušňovací otvory jsou na koncích potrubí předem vyhrazeny;

2. Kruhové trubkové sloupy s proměnným průměrem: Vyrobeny válcováním a svařováním kuželové přechodové části (redukce) pro spojení různých průměrů.

Klíčové parametry výkonu pro sloupy s kruhovým dutým průřezem (CHS).

I. Geometrické specifikace

1. Označení

Formát: ϕD × t × L

·D: Vnější průměr (mm); Mezi běžné velikosti patří φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Tloušťka stěny (mm); 4–50 mm

·L: Standardní délka řezu; typicky 6m/9m/12m; extra dlouhé délky dosažené segmentovým spojováním

2. Rozměrové tolerance

1. Ovalita: ≤ D/1000

2. Přímost těla sloupu: do L/1000

3. Kolmost čela: ≤ t/10

II. Mechanické vlastnosti materiálu (hlavní třídy: Q235B/Q355B)

Q355NL je vybrán pro nízkoteplotní aplikace díky své odolnosti vůči nárazu při nízkých teplotách.

III. Klíčové strukturální parametry

1. Charakteristiky průřezu (lepší než čtvercové trubky/H-nosníky při stejné hmotnosti)

· Poloměr otáčení je jednotný ve všech směrech; žádný rozdíl mezi silnými a slabými osami;

· Koeficient odolnosti proti větru: μ ≈ 0,8 (vs. 1,3 pro čtvercové/obdélníkové trubky a 1,5 pro H-nosníky); dopad nízkého zatížení větrem

1. Výhoda komprese: Vysoký koeficient axiální kompresní stability; nosnost převyšuje pravoúhlé sloupy na stejnou plochu průřezu

2. Torzní odolnost: Polární moment setrvačnosti u kruhových průřezů je výrazně vyšší než u nekruhových průřezů; vynikající seismické vlastnosti a odolnost vůči excentrickému zatížení

IV. Výkon svaru a NDT (nedestruktivní testování).

1. Podélné/obvodové svary (Stupeň I): 100% ultrazvukové testování (UT); Svary stupně II: 20 % namátková kontrola UT;

2. Pevnost svaru v tahu není nižší než standardní hodnota základního kovu. V. Antikorozní specifikace

1. Třída odstranění rzi tryskáním: Sa2,5 (národní norma);

2. Standardní nátěrový systém: Základní nátěr + Mezinátěr + Vrchní nátěr; celková tloušťka suchého filmu: 80–160 μm;

3. Žárové zinkování: Tloušťka zinkového povlaku ≥85 μm; určené pro pobřežní korozivní prostředí.

VI. Specifikace sloupů naplněných betonem (CFT).

1. Typy betonu typicky používané pro výplň: C30, C40 nebo C50;

2. Synergické zatížení mezi ocelovou trubkou a betonem; celková axiální únosnost zvýšena 2–3krát; běžně používané v super-výškových konstrukcích.

VII. Specifikace instalace a připojení

1. Přírubový spoj: Používá vysokopevnostní šrouby třídy 8.8 nebo 10.9;

2. Základová deska sloupu: Tloušťka desky 16–60 mm; vybavené zapuštěnými kotevními šrouby (M20–M64).
