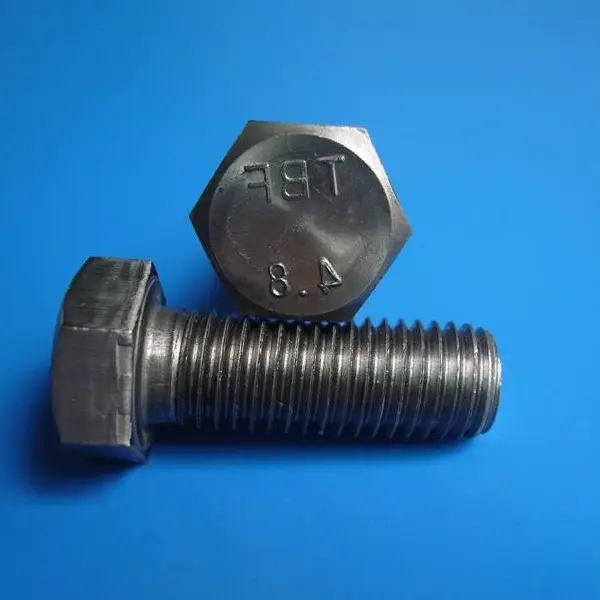

Standardní ocelové spojovací šrouby pro stavebnictví

Základní definice a standardní konfigurace

Použitelné normy: GB/T 5780 (třída C – hrubá/komerční třída), GB/T 5782 (třída A/B – přesná/zušlechtěná třída)

I. Definice produktů

1. Popis

Standardní ocelové spojovací šrouby pro konstrukci jsou univerzální spojovací prvky používané pro sekundární spojení a dočasné upevnění. Nevyžadují návrhové předpětí; místo toho přenášejí zatížení prostřednictvím smykového odporu dříku šroubu a tlaku ložiska na kontaktních plochách spojovaných součástí. Jsou rozděleny podle výrobní přesnosti do dvou hlavních typů: třída C (hrubá/komerční třída) a třída A/B (přesná/zušlechtěná třída).

2. Stupně síly

Běžné známky: 4,6, 4,8 a 5,6. Jejich pevnost je výrazně nižší než u vysokopevnostních šroubů; nesmí se používat v primárních nosných spojích nebo spojích vystavených střídavému dynamickému zatížení.

3. Běžné materiály

Hlavní tělo je vyrobeno z nízkouhlíkové oceli nebo Q235, nabízí vysokou hospodárnost a snadné zpracování.

4. Rozsah specifikace

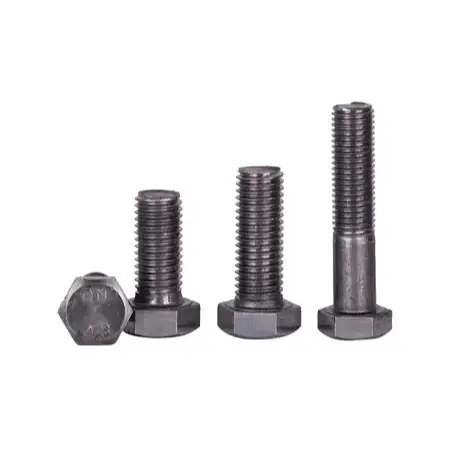

Jmenovité průměry: M10, M12, M16, M20, M22, M24; jmenovité délky: 30–200 mm (na vyžádání přizpůsobené).

Podrobnosti klasifikace

Šrouby třídy C (hrubá/komerční třída): Vyznačují se nižší výrobní přesností, většími tolerancemi stopky a většími vůlemi v otvorech pro šrouby; umožňují pohodlnou instalaci na místě a jsou nejrozšířenějším typem v inženýrských projektech.

Šrouby třídy A/B (přesná/zušlechtěná třída): Vyznačují se vysokou přesností a těsnou vůlí, která zajišťuje rovnoměrné rozložení zatížení; obvykle se používá pro základny zařízení a přesné spoje.

II. Standardní konfigurace sestavy

Standardní sestava pro stavební spojovací šrouby: 1 šroub + 1 šestihranná matice + 1 plochá podložka; v závislosti na konkrétních provozních podmínkách mohou být přidány pružné podložky. 1. Standardní tělo šroubu s šestihrannou hlavou; má standardní hrubé závity a pevnou stopku bez sekcí se zmenšeným průměrem.

2. Standardní odpovídající šestihranná matice; závity jsou zarovnány pro bezpečné upevnění.

3. Plochá podložka (standardní): Umístěná pod hlavou matice nebo šroubu, aby se zvětšila plocha ložiska a zabránilo se poškození povrchu během utahování.

4. Pružinová podložka (volitelná): Instaluje se do oblastí vystavených vibracím, aby zajistila elastické zajištění; slouží pouze k zabránění uvolnění a nezvyšuje nosnost konstrukce.

Standardní konfigurace sestavy:

· Základní: 1 šroub + 1 matice + 1 plochá podložka (nejběžnější)

· Proti uvolnění: 1 šroub + 1 matice + 1 plochá podložka + 1 pérová podložka

III. Povrchová úprava

1. Obyčejný / Černý oxid: Pro suché vnitřní prostředí; nejnižší náklady.

2. Žárové zinkování: Pro venkovní, exponovaná, vlhká nebo korozivní prostředí; odolné proti korozi a trvanlivé.

3. Elektroforéza / Lakování: Dekorativní povrchová úprava se základní antikorozní ochranou; běžně používané pro ohrazení a zábradlí.

IV. Aplikační scénáře

1. Dočasná montáž a upevnění součástí.

2. Spoje pro sekundární konstrukce, jako jsou zábradlí, žebříky, plošiny pro údržbu, střešní/stěnové obklady a podpěry potrubí.

3. Odlehčené pomocné konstrukce a nenosné dekorativní prvky.

V. Dodatečné body

1. Instalace: Lze utáhnout pomocí standardních ručních nebo elektrických klíčů; žádné specifické požadavky na počáteční utažení, konečné utažení nebo kontrolu krouticího momentu.

2. Charakteristika: Umožňuje instalaci do mírně předimenzovaných otvorů; snadná montáž/demontáž a opětovné použití; náchylné k uvolnění v prostředí s vysokými vibracemi.

3. Omezení: Přísně zakázáno jako náhrada za vysokopevnostní šrouby v kritických nosných spojích, jako jsou ocelové nosníky, sloupy nebo jeřábové nosníky.

Jaké jsou klíčové výhody standardních ocelových spojovacích šroubů pro stavebnictví?

1. Nízká cena, snadné pořízení a vysoce univerzální.

2. Nevyžadují se žádné specializované nástroje; instalaci lze provést standardním ručním klíčem.

3. Nízká pevnost a nízké předpětí; slabá odolnost proti vibracím a skluzu.

4. Lze opakovaně rozebrat a znovu složit; instalace a demontáž jsou pohodlné.

5. Náchylnost k deformaci při zatížení; nevhodné pro primární ložné spáry ocelových konstrukcí.

Rozlišení zvýraznění

I. Hlavní výhody

1. Nízké náklady a vysoká nákladová efektivita

Suroviny a výrobní procesy pro tyto standardní konstrukční spojovací šrouby jsou jednoduché, což vede k mnohem nižší jednotkové ceně než u šroubů s vysokou pevností; výrazně snižují náklady při použití pro rozsáhlé sekundární připojení nebo dočasné upevnění.

2. Jednoduchá instalace s minimálními nároky na vybavení

Není potřeba kalibrovaných momentových klíčů nebo speciálního koncového utahovacího zařízení; stačí standardní ruční nebo elektrické klíče. Tento proces se vyhýbá složitým krokům, jako je počáteční utahování, konečné utahování nebo opakovaná kontrola utahovacího momentu, což usnadňuje naučení a provádění.

3. Vysoká přizpůsobivost a tolerance instalace

Velká vůle mezi šroubem a otvorem (typická pro hrubé šrouby třídy C) umožňuje drobné zvětšení otvoru na místě a úpravy vyrovnání, což zjednodušuje montáž komponent. Instalace je možná v libovolné prostorové orientaci bez zón s omezeným přístupem.

4. Flexibilní montáž/demontáž a opětovné použití

Tyto šrouby jsou navrženy tak, aby se zabránilo poškození konstrukce, lze je snadno odstranit a znovu nainstalovat a nabízejí vysokou rychlost obratu; jsou zvláště vhodné pro dočasné upevnění, oblasti vyžadující častou údržbu nebo součásti, které budou v budoucnu upravovány a vyměňovány.

5. Jednoduchá konfigurace a snadná správa na místě

Standardní sestava se skládá jednoduše ze šroubu, matice a ploché podložky. S menším počtem součástí je nižší riziko nesouladu nebo ztráty, což zjednodušuje skladování zásob a správu požadavků na místě.

II. Relativní nevýhody

1. Žádné konstrukční předpětí; slabá odolnost proti skluzu a vibracím

Přenos zatížení spoléhá výhradně na zajištění závitu; snadno se uvolňují při dynamickém zatížení nebo opakovaných vibracích a jejich použití v primárních nosných nebo únavových spojích je přísně zakázáno.

2. Nízká pevnostní třída

Převážně stupeň 4,6 nebo 4,8; jejich únosnost v tahu a smyku je mnohem nižší než u vysokopevnostních šroubů třídy 8.8 nebo 10.9, takže jsou nevhodné pro velká zatížení nebo významné ohybové momenty. 3. Špatná tuhost spojení

Při zatížení dochází k většímu prokluzu a deformaci součástí, což nesplňuje požadavky na tuhost pro spoje primární ocelové konstrukce.

III. Souhrn výběrových kritérií

1. Upřednostněte běžné šrouby pro: Dočasné upevnění, sekundární konstrukce (zábradlí, konzoly, obložení atd.), aplikace statického zatížení a místa bez vysokých požadavků na protiskluznost.

2. Vyberte šrouby s vysokou pevností pro: Trvalé spojovací spoje zahrnující primární nosné prvky (nosníky, sloupy, jeřábové nosníky, vazníky atd.), dynamická zatížení, požadavky na vysokou tuhost a požadavky na vysokou odolnost proti skluzu.

Stavební proces na místě

Platná norma: GB 50205-2020. Platí pro běžné šrouby třídy C (hrubé) a třídy A/B (přesné); zahrnuje dva scénáře: dočasné upevnění a trvalé strukturální spojení.

I. Příprava stavby

1. Ověření materiálu: Zkontrolujte specifikace šroubů, délku, pevnostní třídu a povrchovou úpravu. Podle potřeby si vyžádejte odpovídající matice, ploché podložky a pružné podložky; skladujte je uspořádaným způsobem a chraňte nitě před poškozením.

2. Příprava nástroje: Standardní ruční klíče, elektrické klíče, úhlové brusky, pilníky a značkovače; není potřeba žádné zařízení pro kalibraci točivého momentu.

3. Kontrola součástí: Vyčistěte spojovací povrchy, abyste odstranili prach, olej a uvolněnou rez. Zkontrolujte spáry mezi deskami; pokud jsou mezery příliš velké, nainstalujte vymezovací plechy v souladu se specifikacemi.

4. Kontrola zarovnání otvorů: Ověřte vyrovnání otvorů pro šrouby. U šroubů třídy C je povoleno drobné vystružování, ale řezání plynem za účelem zvětšení otvorů je přísně zakázáno; nadměrné odchylky vyžadují nápravná opatření (např. plnění a opětovné vrtání).

II. Umístění součástí a dočasné upevnění

1. Zvedněte a vyrovnejte ocelové součásti; upravit osy, výšku a rovinnost; zajistit dočasnými podpěrami.

2. Dočasně zajistěte polohu pomocí malého počtu šroubů nebo unášecích kolíků, abyste zabránili celkovému posunutí.

III. Vložení šroubu

1. Vložte šrouby volně; udržovat konzistentní orientaci; nevkládejte je násilím kladivem.

2. Pořadí montáže: Hlava šroubu → Povrch desky součásti → Plochá podložka → (Pružná podložka, je-li požadována) → Povrch desky jiné součásti → Matice. 3. Dělený konec pérové ​​podložky nesmí ležet naplocho na dosedací ploše; tím je zajištěna funkce proti uvolnění.

IV. Upevňovací operace

1. Pořadí upevnění: Skupiny šroubů na spojích utahujte symetricky od středu směrem ven; u dlouhých spojů postupujte od středu k oběma koncům, abyste zabránili deformaci desky nebo nerovnoměrnému rozložení napětí.

2. Požadavky na upevnění: Utáhněte, dokud nebudou povrchy desky v těsném kontaktu; postačí mírné utažení. Neexistují žádné specifické požadavky na počáteční utažení, konečné utažení nebo limity točivého momentu, ani není nutná přísná kontrola předpětí.

3. U víceřadého uspořádání šroubů utáhněte každý šroub jednotlivě a postupně; zajistěte, aby nedošlo k vynechání nebo nedostatečnému utažení šroubů.

V. Vzhledová úprava a ochrana hotového díla

1. Po upevnění odstraňte z okolí spoje nečistoty a přebytečné kovové piliny.

2. Zkontrolujte délku odkrytých závitů; standardem jsou 2–3 vlákna. Pokud je exponovaná část příliš dlouhá nebo příliš krátká, nahraďte ji šroubem vhodné délky.

3. Naneste opravnou antikorozní barvu na nechráněné závity a oblasti zasažené řezáním nebo nárazem.

4. Chraňte hotové spoje před silnými nárazy nebo vnějšími poruchami.

VI. Kontrola a přejímka kvality

1. Komplexní vizuální kontrola

· Šrouby, matice a podložky jsou všechny přítomné a správně nainstalované, bez chybějících nebo nesprávně zarovnaných dílů;

· Spojovací plochy těsně lícují bez viditelných mezer;

· Odkrytá vlákna měří 2–3 vlákna, splňující standardy vizuální kvality;

· Žádné stopy po kladivu nebo poškození závitu.

2. Funkční kontrola

Provádějte cílené namátkové kontroly v oblastech vystavených vibracím, aby nedošlo k uvolnění.

VII. Stavební zákazy

1. Přísně zakázat zvětšování nebo vytváření otvorů řezáním plynem nebo spalováním;

2. Přísně zakázat nahrazování vysokopevnostních šroubů běžnými šrouby v primárních nosných spojích;

3. Pružné podložky nesmí být instalovány pozpátku nebo vynechány;

4. V oblastech vystavených častým vibracím se jako jediný prostředek nosného spojení nesmí používat běžné šrouby. Zjednodušený proces

Příprava stavby → Vyrovnání dílů a dočasné upevnění → Vložení šroubu + montáž podložek a matic → Symetrické utažení → Kontrola vyčnívání závitu + antikorozní oprava → Přejímací kontrola

Klíčové parametry výkonu

Standardy: GB/T 5780, GB/T 5782, GB/T 3098.1; klasifikovány do třídy C (hrubé) šrouby a třídy A/B (přesné) šrouby; běžné stupně pevnosti: 4,6, 4,8, 5,6.

I. Základní materiál a tvrdost

1. Běžné materiály: Nízkouhlíková ocel, Q235

2. Povrchová úprava: Hladká povrchová úprava, černění, žárové zinkování, elektroforéza

3. Rockwellova tvrdost (HRC)

1. Stupně 4,6/4,8: ≤28 HRC

2. Stupeň 5,6: 22–32 HRC

II. Mechanické vlastnosti (minimální hodnoty)

Poznámka: Běžné šrouby nejsou vystaveny návrhovému předpětí; Přenos zatížení závisí na smyku a působení ložisek.

III. Rozměrové a závitové tolerance

1. Přesnost závitu

1. Šrouby třídy C (hrubé): 8g (velká tolerance, značná vůle mezi šroubem a stěnou otvoru; nejčastěji používané na místě)

2. Šrouby třídy A/B (přesné): 6 g (vysoká přesnost, minimální vůle)

2. Tolerance délky: Jmenovitá délka ±2 mm

3. Přímost stopky: ‰ (promile)

IV. Konstrukční a instalační parametry

1. Vyčnívání závitu: 2–3 závity vyčnívající za matici po utažení jsou považovány za přijatelné

2. Montážní příslušenství

1. Standard: Plochá podložka; přidána pružinová podložka pro vibrující součásti (slouží pouze k zabránění uvolnění; nezvyšuje nosnost)

3. Požadavky na díry

1. Šrouby třídy C (hrubé): Drobné zvětšení otvoru na místě pomocí pilníku je povoleno; zvětšování pomocí řezání plynem je přísně zakázáno

2. Šrouby třídy A/B (přesné): Zvětšování otvorů je přísně zakázáno, aby byla zajištěna přesnost lícování

V. Výkonové charakteristiky

1. Protiskluzová odolnost: Bez předpětí; slabá odolnost proti uklouznutí na kontaktních plochách; nevhodné pro spoje vystavené střídavému dynamickému zatížení nebo intenzivním vibracím

2. Opětovná použitelnost: Lze několikrát rozebrat a znovu použít

3. Tuhost spojení: Relativně nízká tuhost; náchylné ke skluzové deformaci při zatížení

VI. Rozsah aplikace

1. Standardní ocelové spojovací šrouby pro stavebnictví: Určené pouze pro dočasné upevnění, sekundární konstrukce a pomocné součásti se statickým zatížením

2. Zakázané použití: Nesmí se používat pro primární nosné spoje, jako jsou spoje ocelového rámu mezi nosníky a sloupy, jeřábové nosníky nebo vazníky s dlouhým rozpětím; nemůže nahradit vysokopevnostní šrouby

FAQ

Q1: Jaký je rozdíl mezi šrouby třídy C a třídy A/B?

A: Šrouby třídy C jsou hrubé/komerční třídy s většími tolerancemi dříku a větší vůlí mezi šroubem a stěnou otvoru. Jsou nejrozšířenějším typem pro dočasné upevnění a sekundární konstrukce, protože umožňují drobné úpravy vyrovnání otvorů na místě. Šrouby třídy A/B jsou přesné/rafinované třídy s pevnými vůlemi a rovnoměrným rozložením zatížení, používané pro základny zařízení a přesné spoje.

Q2: Lze použít obyčejné šrouby místo vysokopevnostních šroubů?

Odpověď: Ne. Běžné šrouby (třídy 4,6/4,8/5,6) nemají žádné konstrukční předpětí, nízkou pevnost a špatnou odolnost proti skluzu a vibracím. Je přísně zakázáno je používat v primárních nosných spojích, jako jsou spoje ocelových nosníků a sloupů, jeřábové nosníky a vazníky s dlouhým rozpětím. U všech kritických konstrukčních spojů je nutné použít šrouby s vysokou pevností (třída 8,8/10,9).

Q3: Jaký je účel pružinové podložky?

Odpověď: Pružinová podložka poskytuje elastické zajištění, aby se zabránilo uvolnění při vibracích. Instaluje se mezi plochou podložku a matici. Pro standardní aplikace se statickým zatížením stačí samotná plochá podložka. Pro vibrující zařízení, konstrukce přilehlé k jeřábu nebo podmínky dynamického zatížení se doporučuje pružinová podložka, která však stále neposkytuje stejný výkon proti uvolnění jako předpětí šroubů s vysokou pevností.

Q4: Lze znovu použít běžné šrouby?

A: Ano. Na rozdíl od šroubů s vysokou pevností ve smyku krouticího momentu lze běžné šrouby několikrát rozebrat a znovu použít, aniž by byla ohrožena jejich nosnost, pokud nejsou poškozeny závity a dřík. Díky tomu jsou ideální pro dočasné upevnění, přístupové body pro údržbu a součásti podléhající budoucím úpravám.

Q5: Jak si vybrat mezi hladkým povrchem, černým oxidem a žárovým zinkováním?

Odpověď: Hladký povrch / černý oxid je vhodný pouze pro suché vnitřní prostředí. Žárové zinkování je vyžadováno pro venkovní vystavení, vlhké podmínky nebo korozivní prostředí; poskytuje odolnost proti korozi 8-10 let. Pro dekorativní aplikace se základní antikorozní ochranou je k dispozici elektroforézní nátěr.
