HAISHENGdodávky na míruTvarovaný ocelový sloupřešení pro projekty, kde konvenční čtvercové, kulaté nebo H-nosníkové sloupy nemohou adekvátně uspokojit architektonické dispozice, požadavky na připojení nebo podmínky únosnosti. Kombinací flexibilního návrhu průřezu s precizní výrobou poskytují tyto sloupy praktický způsob, jak integrovat konstrukční výkon s efektivním využitím prostoru.

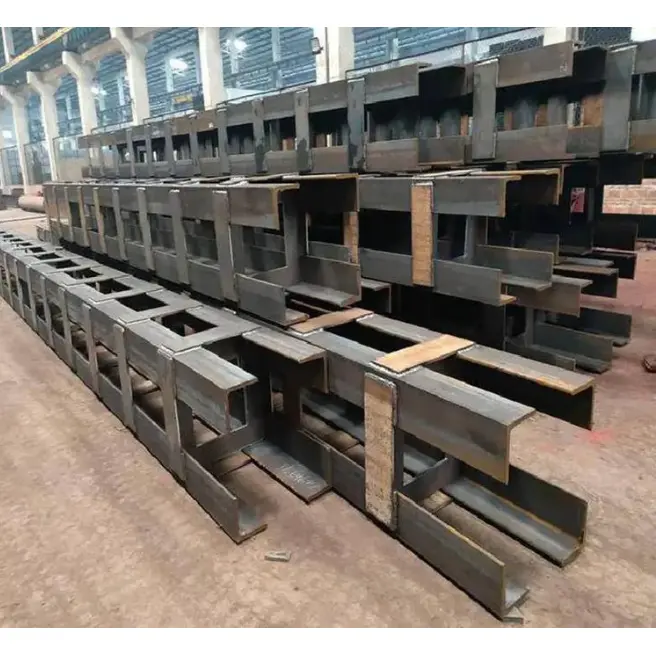

Tvarovaný ocelový sloup je přizpůsobený svislý nosný prvek navržený s nestandardním průřezem. Na rozdíl od konvenčních sloupů může být vyroben do tvaru L, T, křížového, polygonálního, variabilního průřezu, zakřiveného nebo jiných konfigurací specifických pro projekt. Tato flexibilita jej činí zvláště cenným pro rohy budov, skryté sloupy stěn, nepravidelné architektonické prostory, konstrukce s velkým rozpětím a oblasti vystavené excentrickému nebo vícesměrnému zatížení.
Pro inženýry, architekty, dodavatele a nákupní týmy není výběr správného sloupku jen otázkou výběru oceli s dostatečnou pevností. Rovněž je třeba vzít v úvahu geometrii, směr připojení, přesnost výroby, seismické požadavky, ochranu proti korozi, podmínky instalace a celkové využití prostoru. Správně navržený tvarovaný sloup může tyto faktory řešit jako součást integrovaného konstrukčního řešení.
1. Co je to tvarovaný ocelový sloup?
2. Jaké jsou společné konfigurace?
4. Na jakých materiálech a výkonnostních parametrech záleží?
5. Jak se vyrábí tvarovaný ocelový sloup?
6. Kde se používají tvarované ocelové sloupy?
7. Jak je to ve srovnání s konvenčními sloupci?
8. Jak by měli kupující vybrat správný sloupec?
Tvarovaný ocelový sloup je svislý konstrukční prvek, jehož průřez je specificky navržen mimo konvenční obdélníkový, kruhový nebo standardní formát průřezu H. Může být vyroben sestavením ocelových plechů, konstrukčních profilů, dutých profilů nebo ocelových trubek a jejich spojením prostřednictvím řízeného svařování a výrobních procesů.
Primárním účelem je vyřešit strukturální nebo architektonické problémy, které standardní sloupy nemohou efektivně řešit. Například sloup umístěný v rohu budovy může muset zůstat zarovnaný se dvěma stěnami, spíše než vyčnívat do použitelného vnitřního prostoru. Sloupek ve tvaru L může tento stav vyřešit při zachování požadované dráhy zatížení.
Podobně centrální sloup přijímající paprsky z více směrů může mít prospěch z křížové konfigurace. Variabilní a zakřivené sloupy mohou také podporovat výrazné architektonické fasády, kde by bylo obtížné integrovat konstantní konvenční profil.
Podle produktových specifikací HAISHENG zahrnují typické konfigurace sloupy ve tvaru L, T, křížové, polygonální, kompozitní, s proměnným průřezem a zakřivené sloupy. Návrh může být vypracován podle stavebních výkresů, podmínek staveniště, přípojných bodů a požadavků na nosnost konkrétního projektu.
Různé geometrie budov vyžadují různá konstrukční řešení. Následující konfigurace patří mezi nejužitečnější možnosti pro nestandardní ocelové konstrukce:
| Konfigurace | Typická aplikace | Klíčový přínos |
|---|---|---|
| Sloup ve tvaru L | Rohy budov a křižovatky stěn | Přiléhá těsně ke stěnám a snižuje vnitřní překážky |
| Sloup ve tvaru T | Středy stěn, chodby a umístění okrajů | Poskytuje vyváženou podporu při integraci s uspořádáním stěn |
| Křížový sloup | Centrální konstrukční jádra a vícesměrné spoje nosníků | Usnadňuje spojení z více směrů |
| Sloupec ve tvaru Z | Nepravidelné půdorysy a specializované konstrukční zóny | Přizpůsobí se složitému prostorovému uspořádání |
| Polygonální sloupec | Architektonické stavby a velkorozsahové projekty | Kombinuje přizpůsobenou geometrii se strukturálními požadavky |
| Sloupec proměnných sekcí | Výškové konstrukce a architektonické fasády | Umožňuje změnu rozměrů sekce podle zatížení nebo konstrukce |
| Zakřivený sloup | Zakřivené fasády a výrazné architektonické projekty | Podporuje komplexní vizuální a geometrické požadavky |
Nejvhodnější konfigurace by měla být určena pomocí statických výpočtů, nikoli pouze podle vzhledu. Geometrie průřezu, tloušťka desky, výška sloupu, podmínky zatížení, detaily připojení a použitelné návrhové předpisy – to vše ovlivňuje konečný návrh.
Nejviditelnější výhodou je geometrická flexibilita. Namísto vynucení uspořádání budovy, aby bylo možné umístit standardní sloup, mohou inženýři sloup přizpůsobit konstrukci. To je zvláště užitečné pro rohy, průsečíky stěn, stupňovité úrovně podlahy, nepravidelné plány a omezené oblasti instalace.
Když lze sloup integrovat do stěny, může to snížit množství využitelné podlahové plochy ztracené v důsledku konstrukčních výstupků. To může být cenné v obytných budovách, komerčních prostorách, veřejných zařízeních a prefabrikovaných konstrukcích, kde je důležitá efektivita plánování interiéru.
Speciálně tvarované sloupy mohou poskytnout více spojovacích ploch pro nosníky, výztuhy a další konstrukční prvky. Křížová konfigurace může být například navržena pro situace, kdy se konstrukční prvky sbíhají z několika směrů.
Úpravou šířky ramene, tloušťky desky a celkového průřezu mohou inženýři upravit rozložení konstrukčního materiálu a ovlivnit tuhost kolem různých os. Díky tomu jsou tvarované sloupy užitečné pro projekty s neobvyklými vertikálními, bočními nebo excentrickými podmínkami zatížení.
Mnoho složitých výrobních činností může být dokončeno před dodáním. Řezání, montáž, svařování, rovnání, opracování konců, připevnění desky, kontrola a povrchová úprava mohou být koordinovány v kontrolovaném výrobním prostředí. To může snížit množství potřebné výroby na staveništi.
Výběr materiálu by měl odpovídat konstrukčním výpočtům projektu, podmínkám prostředí, teplotním požadavkům a platným normám. Společnost HAISHENG uvádí jako primární materiál Q235B a Q355B, přičemž Q355NL a Q355GJ jsou k dispozici pro specifické nízkoteplotní nebo vysoce seismické požadavky.
| Parametr | Typická specifikace |
|---|---|
| Primární materiály | Q235B, Q355B |
| Speciální možnosti materiálu | Q355NL, Q355GJ |
| Tloušťka desky / končetiny | Přibližně 8–60 mm v závislosti na provedení |
| Šířka jedné končetiny | Přibližně 100–600 mm v závislosti na konfiguraci |
| Typická délka segmentu | 9 m nebo 12 m; segmentová konstrukce pro větší výšky |
| Přímost sloupce | ≤ L/1000 |
| Rozměrová odchylka průřezu | Přibližně ±2–3 mm |
| Tloušťka základní desky | Přibližně 16–60 mm |
| Rozsah kotevních šroubů | M20–M64 dle provedení |
Pro srovnání, Q235B se běžně používá pro standardní konstrukční aplikace, zatímco Q355B poskytuje vyšší mez kluzu a je vhodný pro vyšší zatížení, výškové a náročné konstrukční aplikace. Výběr materiálu by měl být vždy ověřen s ohledem na technické požadavky projektu a místní stavební předpisy.
Pro ochranu proti korozi je stejně důležitá příprava povrchu a výběr nátěru. Typický systém může zahrnovat tryskání na Sa2,5 následované základním nátěrem bohatým na zinek, mezinátěrem a vrchním nátěrem. Pro agresivnější prostředí, jako jsou pobřežní aplikace, lze také zvážit žárové zinkování.
Přesná výroba je obzvláště důležitá, protože nestandardní geometrie ponechává méně prostoru pro nekontrolované výrobní chyby. Typický výrobní postup zahrnuje následující fáze:
U kritických konstrukčních spojů lze do plánu kontroly kvality začlenit nedestruktivní testování. HAISHENG specifikuje svary I. stupně a 100% ultrazvukové testování pro klíčové spoje nosník-sloup a primární spojové svary v příslušných konfiguracích.
Díky všestrannosti vlastní geometrie jsou tyto sloupy vhodné pro projekty, kde je obtížné integrovat standardní konstrukční části.
Jsou zvláště užitečné, když se konstrukční požadavky a architektonické požadavky překrývají. Namísto toho, aby byl sloup považován za standardní komoditní profil, může být celý prvek navržen jako součást konstrukčního systému budovy.
| Funkce | Tvarovaný ocelový sloup | Konvenční H-profil | Kruhový dutý řez |
|---|---|---|---|
| Pružnost průřezu | Velmi vysoká; přizpůsobená geometrie | Standardní geometrie | Standardní kruhová geometrie |
| Integrace stěny | Vynikající pro vybrané rozvržení | Mírný | Mírný |
| Vícesměrné připojení | Může být navržen pro více směrů připojení | Přirozeněji se hodí pro primární ortogonální osy | Spoje mohou být uspořádány kolem sekce, ale mohou vyžadovat speciální detaily |
| Architektonická přizpůsobivost | Vynikající | Mírný | Dobrý |
| Variabilní sekce | K dispozici | Omezené bez dodatečné výroby | Možné, ale vyžaduje zakázkovou výrobu |
| Typické použití | Složité a nestandardní konstrukce | Konvenční ocelové rámy | Exponované sloupy a specializované konstrukční aplikace |
Toto srovnání neznamená, že tvarovaný sloup je vždy lepší. Standardní profily zůstávají vysoce ekonomické a efektivní, pokud jejich geometrie odpovídá projektu. Hodnota tvarovaného ocelového sloupu se objeví, když konvenční profily vytvářejí kompromisy v prostoru, spojích, architektonické formě nebo konstrukčním výkonu.
U dodavatelů, stavebních inženýrů a nákupních týmů, kteří hledají čínského výrobce nebo dodavatele, by mělo být před zadáním objednávky potvrzeno několik faktorů.
Spolehlivý výrobce by měl být schopen převést technické výkresy do řízeného výrobního procesu při zachování sledovatelnosti od suroviny až po hotové součásti.
Jeho hlavním účelem je poskytnout nosný sloup, který se dokáže přizpůsobit architektonickým dispozicím, neobvyklým požadavkům na připojení, omezeným prostorům, excentrickému zatížení nebo složitým konstrukčním rámům, kde standardní sloupy nejsou vhodné.
Ano. Průřez, rozměry, jakost oceli, tloušťku plechu, výšku, spojovací desky, výztuhy, základní desky a povrchovou úpravu lze přizpůsobit podle technických výkresů a požadavků projektu.
Q235B a Q355B jsou běžné volby. V závislosti na podmínkách projektu mohou být Q355NL nebo Q355GJ zvažovány pro specifické nízkoteplotní nebo vysoce seismické aplikace.
Při správné konstrukci je lze použít ve výškových a vysoce zatížených konstrukcích. Konečný návrh by měl být ověřen pomocí statických výpočtů a měl by odpovídat platným stavebním předpisům.
Ano. V závislosti na prostředí mohou ochranné možnosti zahrnovat vícevrstvé nátěrové systémy nebo žárové zinkování. Vhodné ošetření by mělo být specifikováno podle podmínek expozice a požadavků projektu.
Mezi užitečné informace patří konstrukční výkresy, rozměry sloupů, typ průřezu, třída oceli, množství, požadovaná délka, detaily připojení, povrchová úprava, požadavky na kontrolu, místo dodání a platné normy.
A Tvarovaný ocelový sloupnabízí efektivní řešení tam, kde běžné ocelové profily nemohou současně uspokojit konstrukční, architektonické a prostorové požadavky. Od rohových sloupů ve tvaru L a stěnových sloupů ve tvaru T až po křížové, polygonální, zakřivené konfigurace a konfigurace s proměnlivým průřezem, přizpůsobená geometrie umožňuje konstrukčnímu systému přizpůsobit se projektu spíše než nutit projekt přizpůsobit se standardnímu profilu. Pro kupující, kteří hledají spolehlivého čínského výrobce a dodavatele ocelových konstrukcí na jednom místě, poskytuje HAISHENG zakázkovou výrobu na základě výkresů, požadavků na materiál, detailů připojení, rozměrových specifikací, požadavků na kontrolu a potřeb povrchové úpravy. Pokud plánujete projekt nestandardní ocelové konstrukce a potřebujete přizpůsobené rozměry sloupů, technickou konzultaci nebo cenovou nabídku projektu,kontaktujte násprodiskutovat vaše požadavky a vyvinout vhodné řešení pro tvarované ocelové sloupy.
