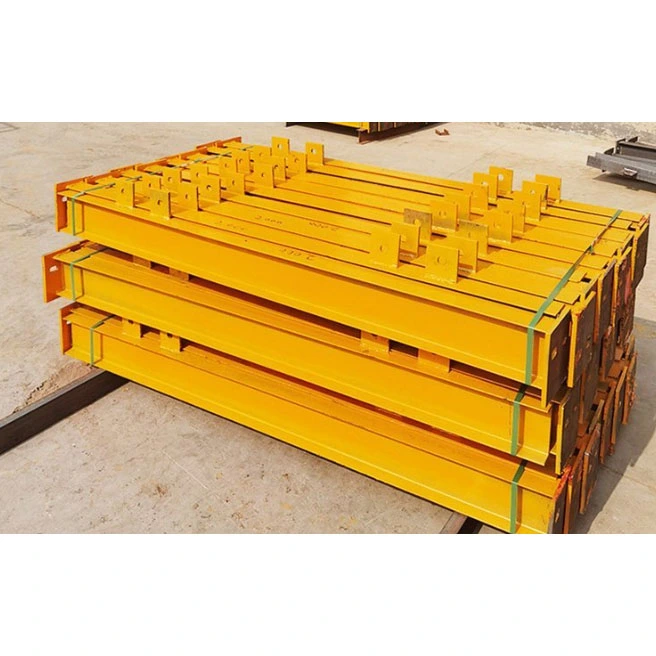

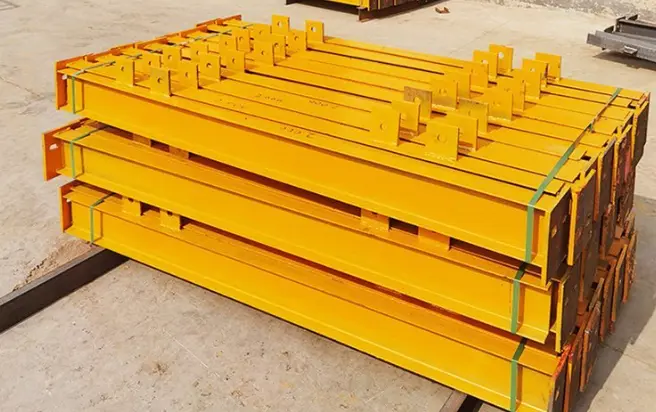

Konstrukční I profil ocel válcovaná za tepla I

Za tepla válcované ocelové profily I Beam I jsou specializované horizontální nosné profily určené pro lehké ocelové konstrukce s krátkým rozpětím. Na rozdíl od H-nosníků nebo profilů s uzavřeným průřezem – které jsou konstruovány pro velká zatížení – jsou tyto I-nosníky vyráběny procesem jednoprůchodového válcování za tepla v souladu s národními normami; nevyžadují žádné zakázkové svařování částí a všechny rozměry odpovídají standardizovaným specifikacím.

Využitím našich stávajících zásob surovin provádí HAISHENG pouze sekundární zpracování – jako je řezání, vrtání, svařování příslušenství a antikorozní nátěr – což má za následek mnohem kratší dodací lhůty než u oceli vyrobené na zakázku. Tyto produkty jsou ideální pro projekty zahrnující stísněné prostory, lehčí náklady nebo úpravy na místě. Nabízejí praktické řešení, které zamezuje plýtvání materiálem spojeným s H-nosníky a složitou instalací čtvercových trubek, což z nich dělá nejpoužívanější, ekonomické nosné nosníky pro elektromechanické nosné systémy, pomocné rostlinné konstrukce a malé konzolové sestavy.

Definice atributu produktu a identifikace modelu

1. Průřezová struktura a strukturální chování

- Struktura průřezu: Vyznačuje se standardním tvarem "I" s vycentrovaným vertikálním pásem. Vnitřní plochy horní a spodní příruby mají sklon 1:6; příruby se liší v tloušťce od okraje ke středu a jejich vnitřní a vnější povrchy jsou nerovnoběžné – to jsou nejvýraznější vizuální prvky, které je odlišují od H-paprsků.

- Strukturální chování: Sleduje dráhu zatížení, kde je horní pásnice v tlaku, spodní pásnice je v tahu a stojina odolává smyku v jednom směru. Zatímco odpor v ohybu podél silné osy splňuje standardy, existuje inherentní slabost v odolnosti proti boční deformaci podél slabé osy.

2. Označení modelu a klasifikace specifikace

- Standardní označení: Pojmenováno pomocí písmene "I" následovaného číselnou příponou. Přípony "a" a "b" označují rozdíly v tloušťce příruby pro stejnou výšku sekce; Modely „a“ ​​mají tenčí příruby, zatímco modely „b“ mají příruby tlustší a mají vyšší celkovou nosnost.

- Modely společného trhu: Rozsahy od I10, I12.6, I14, I16, I18, I20a a I20b až po I45; největší široce dostupný model je I56. Velikosti mimo tento rozsah nejsou dostupné jako standardní skladové položky.

- Délky surovin: Standardní tovární délky jsou 6m, 9m a 12m. Továrně válcované proměnné průřezy nejsou podporovány; prvky přesahující tyto délky musí být spojeny na místě.

3. Kritéria výběru materiálu

- Q235B: Materiál hlavního proudu trhu; nabízí vynikající tažnost a výkon při řezání za studena. Vhodné pro vnitřní prostředí s okolní teplotou a 95 % pomocných projektů malého rozpětí v suchém prostředí pod širým nebem.

- Q355B: Speciální alternativní materiál s o 51 % vyšší mezí kluzu. Používá se především pro podpěry těžkých zařízení, extra dlouhé konzolové ocelové nosníky a projekty v oblastech s nízkou teplotou a bez mrazu; skladová dostupnost je omezená.

Komponenty dodávané z výroby a tři standardizované konfigurace

1. Seznam standardních součástí

- Těleso hlavního nosníku: Konstrukční I nosník ocelový I profil válcovaný za tepla (standard GB) nařezaný na přesné délky pomocí CNC; čelní plochy jsou bez otřepů a splňují normy kolmosti.

- Příslušenství pro koncové spoje: Ploché spojovací desky a svislé výztuhy ložisek; výztuhy vyžadují oříznutí rohu, aby se vešly do šikmého profilu příruby, což má za následek menší celkové rozměry ve srovnání s výztuhami pro standardní H-nosníky stejné výšky.

- Příslušenství trámového tělesa: Nosné desky vaznic, sekundární trámová oka a výztužné desky pro užitkové otvory; svařovat na určených místech podle potřeby.

- Příslušenství pro zvedání: Symetrická zvedací oka předinstalovaná na stranách velkých dlouhých nosníků (I25 a vyšší); menší nosníky (I20 a nižší) nevyžadují předinstalovaná oka a jsou zvedány přímo přes příruby.

2. Schéma povrchové antikorozní a protipožární ochrany

- Stupeň odstraňování rzi: ruční čištění St3 pro standardní civilní projekty; Tryskání/pískování Sa2,5 pro nadstandardní komunální a exportní projekty.

- Lakování: Kompozitní nátěr dvou základních vrstev plus vrchního nátěru; tloušťka suchého filmu kontrolovaná na 60–100 μm, splňující požadavky na ochranu proti korozi v interiéru po dobu 5 let životnosti.

- Speciální úprava: žárové zinkování pro oblasti s vysokou vlhkostí nebo deštěm; tenkovrstvý intumescentní ohnivzdorný nátěr pro požární úseky splňující požadavek na požární odolnost 1 hodiny.

3. Tři kategorie továrních konfigurací

- Jednoduše podepřený I-nosník plošiny: Těleso nosníku + koncové desky na obou koncích + uchycené výztuhy ložisek + nosné desky vaznice + plný antikorozní nátěr; používá se pro hlavní nosníky v ocelových lávkách a plošinách zařízení; připojeno přímým šroubováním na místě.

- Konzolová konzola I-nosník: Těleso nosníku + zesílené výztužné desky na obou stranách kořene + kotevní spojovací deska; používá se pro pomocné rámy závěsných stěn a malé venkovní konzolové konzoly slunečních clon.

- Jednoduchý střešní sekundární nosník: Trámové těleso + jednoduchá jednostranná podpěra vaznice; žádné koncové spojovací desky; přivařeno přímo k přírubě hlavního nosníku na místě; používá se pro menší nosníky u továrních okapů.

4. Dokumentace o převzetí z výroby je součástí dodávky

Originální certifikáty jakosti ocelárenských materiálů, záznamy o rozměrové kontrole součástí a jedinečné identifikační listy součástí; dokumentace je vhodná pro přímé předložení a akceptaci vedoucím na zahraničních projektech.

Klíčové výhody aplikace na místě

1. Rychlý obrat zásob; ideální pro urgentní nákup v malých sériích

Všechny modely za tepla válcovaných I-nosníků jsou standardní, sériově vyráběné skladové položky, což eliminuje potřebu plánovaného válcování nebo výroby (jako je spojování nebo svařování). Na rozdíl od svařovaných H-nosníků nebo skříňových nosníků – které vyžadují 10–20 dní na dodání – lze standardní specifikace odeslat do 48 hodin. Jsou dokonale vhodné pro sporadické potřeby nákupu, jako je výměna stárnoucích podpěr, přidání elektromechanického potrubí nebo naléhavé doplnění příčných nosníků pro hromadění staveniště.

2. Vysoká odolnost proti nárazu; nízké plýtvání na místě

Sklon 1:6 na vnitřní přírubě vytváří přirozenou zkosenou hranu, která zabraňuje zvlnění příruby nebo deformaci pásu během zvedání, přepravy na místě nebo náhodným kolizím s jiným zařízením. Naproti tomu H-nosníky s plochými přírubami jsou náchylné k poškození hran, což má za následek zmetkovitost na místě o více než 12 % vyšší než u I-nosníků.

3. Úzký profil se hodí do stísněných a stísněných prostor

Pro stejnou svislou nosnost je spodní příruba I-nosníku o 22%–30% užší než u ekvivalentního H-nosníku. To umožňuje instalaci ve stísněných prostorech – jako jsou elektromechanické chodby, úzké mezery mezi skříněmi zařízení nebo rámování uzavřených obvodových stěn – bez zásahu do uspořádání potrubí nebo vedení.

4. Nízká překážka pro modifikaci; nejsou potřeba specializovaní svářeči

Úpravy délky a lokalizované otvory lze dosáhnout jednoduše řezáním nebo plazmovým řezáním, čímž se eliminuje potřeba těžkých strojů, jako jsou svářečky pod tavidlem nebo hydraulické rovnačky. Obecní technici na místě mohou zvládnout úkoly, jako je svařování přídavných držáků nebo jemné doladění pozic otvorů; nejsou vyžadovány certifikované vysokotlaké svářečky, což výrazně snižuje mzdové náklady na drobné úpravy v zámoří.

5. Nízké celkové náklady; vynikající hodnota pro malé projekty

Jednotková cena surovin je o 15–20 % nižší než u svařovaných H nosníků s ekvivalentní nosností. Jejich nižší hmotnost navíc snižuje náklady na přepravu a zvedání. U sekundárních nosníků s rozpětím menším než 6 metrů a rovnoměrně rozloženým zatížením pod 12 kN/m poskytují správný výkon bez „přetěžování“, čímž zamezují značnému plýtvání materiálem.

Komplexní, vícerozměrné srovnání diferenciace produktů

1. Porovnání nosných charakteristik konstrukce

- vs. H-nosníky: H-nosníky mají vyváženou obousměrnou boční tuhost a paralelní příruby vhodné pro plně podepřené profilované ocelové terasy, díky čemuž jsou ideální pro podlahové nosníky s dlouhým rozpětím; Konstrukční I nosníky ocelové I profily válcované za tepla nabízejí přiměřenou odolnost v ohybu pouze podél silné osy a jsou vysoce náchylné k příčnému kroucení podél slabé osy, což je činí nevhodnými pro konstrukce s dlouhým rozpětím bez příčného ztužení.

- oproti čtvercovým/kruhovým dutým profilům: Uzavřené trubkové profily nabízejí vynikající torzní odolnost, ale zabraňují odstranění vnitřní rzi a znesnadňují poinstalační antikorozní opravy ve výřezech; Nosníky I se vyznačují otevřenými sekcemi, které umožňují celoplošnou kontrolu a nižší náklady na následné úpravy rozvodů/potrubí.

2. Porovnání zapojení a konstrukce

- Snadné usazení/montáž: Standardní I-nosníky mohou být usazeny přímo na betonové konzoly nebo konzoly z kanálové oceli a zajištěny jednoduchými stehovými svary, zatímco H-nosníky vyžadují přišroubování koncovou deskou, což vyžaduje složitější konstrukční kroky.

- Omezení svařování spojovacích desek: Zkosené přírubové plochy I-nosníků neumožňují plošný kontakt s plochými spojovacími deskami na velkých plochách, což brání vícesměrným spojovacím spojům a omezuje jejich použití na jednoduché, jednosměrné a jednoduše podporované zatížení.

3. Definované aplikační scénáře a omezení

- Scénáře jedinečných výhod: Nosníky mřížových lávek v průmyslových závodech, podpěry MEP (mechanické, elektrické a instalatérské), základny pro montáž zařízení, pomocné rámy obvodových stěn a sekundární římsové nosníky; použití H-paprsků v těchto kontextech vede k výraznému překročení výkonu.

- Zakázané scénáře: Hlavní střešní nosníky přesahující 8 metrů v rozpětí, velkoplošné betonové kompozitní podlahové desky a nepodporované konzolové konstrukce vystavené vysokému zatížení větrem (kvůli riziku boční nestability a zřícení).

Standardizovaný pracovní postup hlubokého zpracování pro I-nosníky válcované za tepla

Tento pracovní postup pokrývá pouze druhotné zpracování profilů válcovaných za tepla (s výjimkou svařovaných profilů z plechů) a odráží skutečné výrobní kroky:

1. Vizuální kontrola vstupní suroviny

Ověřte originální certifikáty frézy, profily profilů a třídy materiálů; provádějte odběr vzorků pro kontrolu bočního prohnutí, zkroucení a deformace příruby; mírně zkroucené části před zpracováním mechanicky narovnat; vracet nevyhovující suroviny dodavateli, aby se zabránilo vstupu nevyhovujících zásob do výroby.

2. CNC přesné řezání na délku

Velkoobjemové zakázky využívají CNC řezání kovu za studena, výsledkem čehož jsou hladké řezy bez oxidačních vrstev a přídavek 2 mm pro svařování na tupo; malosériové spěšné zakázky využívají plazmové řezání. Extra dlouhé prvky procházejí oboustranným zkosením jak na stojinách, tak na přírubách, aby byly splněny požadavky na tupý svar s plnou penetrací na místě.

3. Umístění a stehové svařování nepravidelného příslušenství

Umístění příslušenství jsou přesně označena na základě stavebních výkresů. U šikmých přírub jsou rohy výztuhy zkoseny ve sklonu 1:6, aby bylo zajištěno dokonalé uchycení k tělu nosníku; K fixaci se používá přerušované lepení, které udržuje deformaci způsobenou svařováním do 1,5 mm.

4. Kontinuální svařování v ochranné atmosféře

Malé součásti, jako jsou vaznicové příchytky, spojovací desky a výztuhy, jsou svařovány pomocí svařování v ochranné atmosféře CO2, což zajišťuje rovnoměrnou tvorbu svarových housenek; Tupé spoje na místě pro extra dlouhé nosníky využívají ruční obloukové svařování, přičemž kritické nosné tupé svary procházejí namátkovým ultrazvukovým testováním podle standardů Grade II.

5. Přesné mechanické vrtání

Spojovací body pro vysoce odolné šrouby s vysokou pevností jsou vrtány pomocí integrovaných 3osých CNC vrtaček s tolerancemi průměru otvoru ±0,2 mm; otvory pro různá potrubí/potrubí na místě se vrtají pomocí ručních elektrických vrtaček s následným broušením k odstranění otřepů.

6. Korekce deformací a povrchová úprava

Boční ohyb a torzní deformace způsobené svařováním jsou korigovány pomocí kombinace lokalizovaného ohřevu plamenem a mechanických zvedáků; rozstřik, struska a otřepy ze svaru jsou důkladně obroušeny, aby se eliminovalo potenciální nebezpečí poškrábání během instalace na místě.

7. Odstupňované odstraňování rzi a povrchová úprava

Odstranění rzi se provádí ručním čištěním (St3) nebo tryskáním (Sa2,5) podle projektových specifikací, aby se odstranily povrchové okují a uvolněná rez; základní a vrchní nátěry se nanášejí při teplotě okolí, přičemž se v určených ohnivzdorných zónách přidávají tenkovrstvé protipožární nátěry; komponenty postupují do další fáze až po přirozeném vytvrzení nátěru, aby vyhovoval normám.

8. Identifikační označení, ověření, balení a odeslání

Komponenty jsou opatřeny trvalými identifikačními čísly. Provádí se komplexní kontrola za účelem ověření délek, průměrů otvorů a vnějších rozměrů a je sestaven kompletní soubor kontrolní dokumentace. Komponenty jsou zabaleny do vodotěsné strečové fólie a zajištěny na dřevěných paletách – vhodné pro námořní přepravu na dlouhé vzdálenosti s ochranou proti vlhkosti.

Komplexní výkonnost produktu a technické specifikace

1. Rozměrové a obráběcí tolerance

- Celková odchylka délky paprsku: ±3 mm

- Podélné boční prohnutí/prohnutí: ≤L/1000 (kde L je skutečná délka nosníku)

- Rovinnost/zákrut příruby: Vyhovuje národním normám GB/T 706 pro konstrukční ocel válcovanou za tepla

2. Mechanické vlastnosti základního materiálu

3. Parametry průřezu konstrukce

- Obousměrná tuhost: Vynikající modul pružnosti v ohybu podél silné osy (osa X); moment setrvačnosti podél slabé osy (osa Y) je pouze 42 % momentu setrvačnosti paprsku H stejné výšky, což má za následek slabý boční odpor proti převrácení

- Vlastnosti smykové únosnosti: Smyková síla je zcela nesena stojinou; oboustranné výztuhy musí být instalovány v místech soustředěného zatížení (podpěr), aby se zabránilo místnímu drcení nebo praskání pásu

- Koeficient odporu větru: Pevná hodnota 1,45; odolnost proti větru je vyšší než u kruhových nosníků z dutých profilů, ale nižší než u nosníků s uzavřenými skříňovými profily; nízkoprofilové venkovní podpěry jsou minimálně ovlivněny větrem

- Kompatibilita podlahových desek: Šikmé příruby nemohou lícovat se spodní stranou profilované ocelové terasy; nevhodné pro použití jako primární nosné nosníky v systémech spřažených betonových podlah

4. Normy kontroly svarů

- Primární tupé svary: normy přijatelnosti svarů stupně II; náhodné ultrazvukové testování (UT) na 20 % kritických nosných tupých spojů

- Pomocné koutové svary: Svary vaznicových příchytek, spojovacích plechů a výztuh podléhají pouze vizuální kontrole; přijetí je založeno na nepřítomnosti poréznosti nebo neúplné fúzi

5. Technické specifikace připojení

- Výběr spojovacích šroubů: Standardní šrouby třídy 4.8 pro konvenční jednoduše podepřené spoje; Vysokopevnostní šrouby třídy 8.8 pro vysoce zatížené konzolové spoje

- Tloušťka koncové spojovací desky: standardizovaný rozsah 10 mm–25 mm; specifická tloušťka zvolená na základě požadavků na smykovou sílu podpory

HAISHENG Výhody

1. Komplexní skladové zásoby pro splnění maloobjemových a urgentních objednávek

HAISHENG udržuje celoroční zásoby kompletního sortimentu ocelových profilů Structural I Beam válcované za tepla I (velikosti I10–I45) Na rozdíl od malých zpracovatelských závodů, které se spoléhají na zásobování odjinud, je Section vybavena tak, aby zvládla vše od malých, jednorázových nákupů až po velkoobjemové exportní zakázky vyžadující plné naložení kontejnerů. Standardní specifikace jsou k dispozici bez čekání na plánování výroby surovin a rychlé objednávky mohou projít důkladným zpracováním a odeslat do 24 hodin.

2. Rozsáhlé zkušenosti s přizpůsobením nakloněných nástavců, aby se předešlo chybám při montáži

Využíváme specializované procesy rohového řezání a standardizované formy pro šikmé příruby I-nosníků, čímž eliminujeme potřebu ručního uspořádání pro každý kus a udržujeme toleranci montáže pro výztuhy a spojovací desky do 0,5 mm. To řeší běžné problémy vyskytující se v běžných zpracovatelských provozech, jako jsou velké mezery v upevňovacích bodech a následné strukturální nesouososti při zatížení.

3. Lehké exportní obaly pro snížení nákladů na přeshraniční logistiku

Délky nosníků jsou segmentovány tak, aby odpovídaly rozměrům přepravního kontejneru, využívající antikorozní obaly pro jednotlivé sekce a ochranná opatření pro vyplňování mezer, aby se zabránilo deformaci způsobené turbulencí během námořní přepravy. Poskytujeme také úplnou sadu anglických dokumentů o celním odbavení a záznamů o sledovatelnosti materiálu, čímž nabízíme komplexní řešení pro celní dokumentaci.

4. Přizpůsobené antikorozní úpravy a přísná kontrola tolerancí povlaku

Antikorozní strategie jsou přizpůsobeny klimatu cílového regionu: standardní dvouvrstvý nátěrový systém se používá pro mírné vnitrozemské oblasti, zatímco žárové zinkování se používá pro pobřežní oblasti vystavené solné mlze. Všechny tloušťky nátěrového filmu a zinkové vrstvy podléhají testování třetí stranou s vydanými anglickými zprávami, které zajišťují shodu s normami EU a jihovýchodní Asie pro přijetí ocelových konstrukcí.

5. Dlouhodobá technická podpora a poprodejní servis

Poskytujeme bezplatné poradenství ohledně rozpětí nosníku a výběru přizpůsobení zatížení, stejně jako dálkového navádění založeného na výkresech pro spojování na místě a konzolová spojení. Komponentům jsou přiřazena jedinečná identifikační čísla pro dohledatelnost po celou dobu životnosti a náhradní díly se stejnými specifikacemi jsou k dispozici pro opětovné naskladnění.

FAQ

Q1: Mohou I-nosníky nahradit H-nosníky pro hlavní podlahové nosníky tovární budovy?

A: Ne. Standardní konstrukční I nosníková ocel válcovaná za tepla I průřez postrádá dostatečnou boční tuhost podél jejich slabé osy; Během výstavby jsou boční zatížení větrem a dočasná konstrukční zatížení vysoce náchylná k bočnímu kroucení. Měly by být použity pouze pro sekundární podlahové nosníky s rozpětím pod 6 metrů nebo pro menší, nenosné pomocné nosníky.

Q2: Ovlivňují šikmé příruby stabilitu šroubových spojů?

Odpověď: Ano, má to přímý dopad. Ploché podložky nelze použít přímo; jsou vyžadovány kuželové podložky odpovídající sklonu příruby. Společnost HAISHENG dodává příslušné kuželové podložky se zásilkou, takže je kupující nemusí kupovat samostatně.

Q3: Jaká je minimální životnost protikorozní ochrany pro I-nosníky používané venku?

A: Standardní nátěr 60–100 μm vydrží venku ve vnitrozemí 3–5 let; žárové zinkování vydrží 8–10 let ve vnitrozemí a 5–7 let v pobřežních oblastech. Po těchto obdobích je nutná údržba zahrnující lokální opravy vrchního nátěru.

Q4: Je vyžadována 100% detekce vad pro spojování I-paprskem na místě?

Odpověď: Ne. Spojové svary pro standardní lávky a podpěry vyžadují pouze vizuální kontrolu; tupé svary pro hlavní nosníky a konzolové nosníky těžkých zařízení vyžadují ultrazvukové testování (UT) na 20 % svarů; ostatní pomocné svary nevyžadují nedestruktivní zkoušení.

Q5: Jak si mohu rychle vybrat mezi I-nosníky typu A a typu B?

A: Vyberte typ A pro standardní zatížení a typické rozpětí; je lehčí a cenově výhodnější. Vyberte typ B pro soustředěné zatížení na podpěrách, jednostranných konzolách nebo podpěrách pro vibrační zařízení; silnější příruby zabraňují místnímu rozdrcení příruby.
