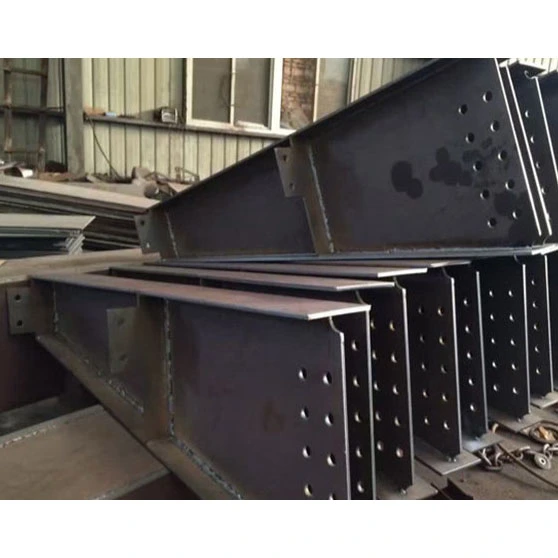

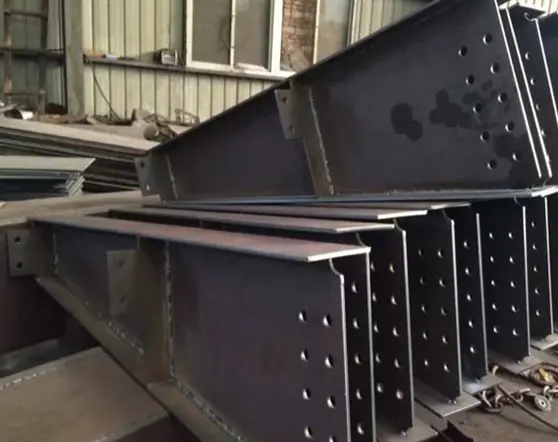

Tyto ocelové nosníky s primárním zatížením jsou centrálními komponenty odpovědnými za přenos vertikálních zatížení v rámci ocelové konstrukce. Na rozdíl od sekundárních nosníků (jako jsou standardní I-nosníky nebo kanálová ocel), které zvládají lokalizovaná nebo rozložená zatížení, tyto primární nosníky nesou soustředěná zatížení z podlahové krytiny, sekundárních nosníků, vybavení a střechy a přenášejí je stabilně na svislé ocelové sloupy. Produktová řada zahrnuje tři hlavní kategorie – svařované nosníky H, nosníky s proměnným průřezem a nosníky skříňového průřezu – všechny jsou vyrobeny z ocelových plechů pomocí svařování pod tavidlem a podrobeny komplexnímu nedestruktivnímu testování (NDT), jakož i vícestupňovým antikorozním a ohnivzdorným úpravám.
- H-nosníky svařované s konstantním průřezem: Nejpoužívanější ocelové nosníky s primárním zatížením na trhu; jednotné rozměry průřezu v celém rozsahu; krátké výrobní cykly a nízké náklady; vhodné pro standardní rozpětí podlah 6–24 m a typické požadavky na zatížení podlahy v továrně.
- H-nosníky s proměnným průřezem: Hlubší průřezy ve středním rozpětí a zúžené průřezy u podpěr; navrženo tak, aby odpovídalo rozložení ohybového momentu střechy; speciálně pro portálové pevné rámové tovární střechy, aby se minimalizovalo neefektivní použití oceli.
- Svařované skříňové nosníky: Uzavřený čtyřstranný skříňový průřez s vyváženou obousměrnou torzní tuhostí; vhodné pro extra velká rozpětí (24–36 m), excentrická zatížení jeřábem a výškové megarámy; řeší omezení tuhosti ve slabé ose H-paprsků.
- Specifikace nosníku H: H × B × tw × tf (představující hloubku nosníku, šířku pásnice, tloušťku stojiny, respektive tloušťku pásnice); rozsah hloubky paprsku: 300–2000 mm.
- Specifikace skříňového nosníku: B × H × t (představující šířku sekce, hloubku sekce a tloušťku stěny krabice v daném pořadí); tloušťka stěny: 12–50 mm.
- Délka segmentu hotového z výroby: Standardní délky 9m a 12m; délky přesahující toto jsou prefabrikovány v segmentech a spojovány/montovány ve výšce na místě.
- Q355B: Mainstreamový průmyslový materiál; mez kluzu daleko přesahuje běžnou uhlíkovou ocel; splňuje požadavky pro 90 % továren s velkým zatížením a výškových mezipodlah.
- Q235B: Omezeno na nízkopodlažní, lehce zatížené vnitřní mezilehlé podlahy (rozpětí pod 6 m); redundance nízké zátěže; venkovní použití se nedoporučuje.
- Q355NL: Pro chladné oblasti s teplotami -20°C nebo nižšími; má certifikovanou rázovou houževnatost při nízkých teplotách, aby se zabránilo křehkému lomu v chladných podmínkách.
Všechny hlavní nosníky jsou vyrobeny řezáním, montáží a svařováním ocelového plechu; profily válcované za tepla se pro úpravu nepoužívají. Extra dlouhý hlavní nosník je rozřezán na segmenty na základě limitů přepravní výšky, s předem nakonfigurovanými úkosy svarů a přídavky na tupé spoje, aby se předešlo problémům spojeným s nadrozměrnou dálniční nebo námořní dopravou; po příjezdu na místo může okamžitě přistoupit k výškovému zarovnání a spojování.
- Šroubované koncové desky: Tloušťka desky se pohybuje od 18 mm do 50 mm (počítáno na základě maximální reakční síly podpory); obsahuje předvrtané otvory pro vysokopevnostní šrouby Grade 10.9. Toto je nejběžnější způsob připojení primárních podlahových nosníků, což eliminuje potřebu práce za tepla na místě (svařování).
- Drážkové svary s plnou penetrací: Navrženy speciálně pro primární nosníky se skříňovým průřezem ve výškách; zahrnuje oboustranné zkosení stojin a pásnic k dosažení tupého spoje s pevností rovnou základnímu kovu, splňující seismické požadavky pro výškové konstrukce.
- Výztuhy podpory (horizontální a vertikální): Povinné konstrukční prvky pro primární nosníky; zabraňují smykové deformaci stojiny na podpěře a eliminují riziko místního rozdrcení nebo zborcení na konci nosníku, v souladu s národními konstrukčními normami.
- Příčné výztuhy ve středním rozpětí: Umístěné v bodech soustředěného zatížení zařízení nebo špičkových ohybových momentů uprostřed rozpětí pro potlačení smykové deformace stojiny.
- Sekundární nosníkové konzoly/konzoly: Symetricky navařené na obou stranách primárního nosníku pro podepření sekundárních nosníků z různých směrů, přizpůsobení se křížovým, diagonálním a jiným konfiguracím spojení.
- Výztužné desky pro užitkové otvory: Prstencové výztužné desky instalované kolem otvorů ve stěnách pro MEP (mechanické, elektrické a instalatérské) vedení, aby se zajistilo, že se nesníží nosnost průřezu.
- Smykové čepy: Specifikace zahrnují Φ16 a Φ19; používá se pro primární nosníky v systémech spřažených betonových podlah pro umožnění společné nosnosti mezi ocelí a betonem, čímž se zvyšuje celková nosnost.
- Prefabrikovaná zvedací oka: Symetricky předinstalovaná na obou koncích primárních nosníků o hmotnosti přes 5 tun; ověřeno výpočty mechaniky zdvihu a navrženo pro vertikální zdvih celého nosníku.
- Dočasné spojovací desky: Používají se pro dočasné vyrovnání segmentovaných primárních nosníků; kontroluje vychýlení kloubu na méně než 2 mm; po dokončení se odstraní broušením.
- Proces odstraňování rzi: Primární nosné ocelové nosníky procházejí standardizovaným otryskáním stupněm Sa2,5 k odstranění okují a uvolněné rzi při svařování, což zajišťuje optimální přilnavost nátěrového filmu.
- Vícevrstvý nátěrový systém: Epoxidový základní nátěr bohatý na zinek + epoxidová slída z oxidu železitého mezinátěr + polyuretanový vrchní nátěr; celková tloušťka suchého filmu 100–160 μm.
- Protipožární úprava: Aplikace tenkovrstvých nebo silnovrstvých intumescentních protipožárních nátěrů na základě hodnocení požární odolnosti budovy, pokrývající plné trvání požární odolnosti 1, 2 nebo 3 hodiny.
- Možnost pobřežního prostředí: žárové zinkování (celá součást); tloušťka zinkového povlaku ≥85 μm, aby odolal dlouhodobé korozi v mořské soli.
Standardní dodávka zahrnuje vysokopevnostní šrouby, matice, ploché podložky a kuželové podložky Grade 10.9; veškerý spotřební materiál odpovídá národním normám pro spoje ocelových konstrukcí.
- Primární nosník podlahového H-profilu: Těleso H-profilu + zesílené koncové desky na obou koncích + výztuhy ložisek + konzoly sekundárního nosníku + smykové trny horní příruby + kompletní antikorozní a protipožární úprava.
- Rám portálu variabilní střešní primární nosník: H nosník variabilního průřezu + koncové desky + výztuhy ložisek + přírubové vaznice + antikorozní úprava.
- Primární nosník skříňového profilu pro velké zatížení: Těleso skříňového profilu + drážkové svary na koncích s plným průvarem + vnitřní a vnější výztužné kroužky + boční konzoly + zesílené koncové uzavírací desky.
Originální certifikáty kvality materiálu, protokoly o 100% ultrazvukovém testování (UT) svarů I. stupně, protokoly o rozměrových kontrolách a seznamy povlaků/ID komponent.
- Vysoká nosnost; odolný proti prohýbání nebo plastické deformaci při dlouhodobém namáhání v aplikacích s dlouhým rozpětím.
- Vysoká celková tuhost rámu se stabilním seismickým a kompresním výkonem; zajišťuje dostatečné bezpečnostní rezervy pro mezaninové úrovně.
- Kompletně prefabrikovaný v továrně s kontrolovanou rozměrovou přesností; vyžaduje pouze šroubování na místě, což má za následek krátký stavební cyklus.
- Kompaktní průřez nosníku minimalizuje vertikální spotřebu místa a zachovává vnitřní využitelný prostor.
- Vícevrstvá antikorozní úprava v kombinaci s vyhovující protipožární úpravou zajišťuje životnost více než 50 let pro vnitřní i venkovní aplikace.
- Přizpůsobitelné rozpětí, hloubka řezu a typy spojení nosník-sloup; přizpůsobí se nepravidelným dispozicím interiéru.
- Hlavní nosné ocelové nosníky: Přizpůsobitelná tloušťka desky; pokrývá rozpětí 6–36 m; nastavitelný obousměrný torzní odpor; podporuje soustředěné zatížení po celé podlaze.
- Nosníky I a kanálová ocel: Pevné profily válcované za tepla nelze upravovat; nedostatečná boční tuhost podél slabé osy; podporuje pouze izolovaná bodová zatížení; maximální rozpětí omezeno na 6m.
- C-profily a kruhové duté profily: Tenkostěnné, uzavřené profily se slabou koncentrovanou nosností; vhodné pouze pro vyztužení nebo sekundární rámování; zakázáno používat jako primární svislé nosné nosníky.
- Hlavní nosné ocelové nosníky: Podporuje husté svařování vícenásobných konzol (výztuh) na obou stranách; umožňuje víceúhlové připojení sekundárních paprsků; vhodné pro složité spoje nosník-sloup.
- Sekce válcované za tepla: Příruby mají šikmé povrchy, což ztěžuje rozsáhlý svařovací kontakt; omezuje hustotu bodů připojení sekundárního nosníku.
- Hlavní nosné ocelové nosníky: Konstrukce s proměnným průřezem umožňují zmenšování tloušťky plechu v souladu se snižováním ohybového momentu; přesně minimalizuje plýtvání ocelí a snižuje celkové náklady.
- Konstrukční ocel válcovaná za tepla: Pevné rozměry průřezu s velkou nosnou bezpečnostní rezervou; efektivní pro krátké rozpětí, ale extrémně nákladné pro dlouhé rozpětí.
Primární nosné ocelové nosníky zajišťují přenos hlavního zatížení pro celé podlahy, střechy a plošiny zařízení; ostatní konstrukční ocelové součásti slouží jako sekundární nosníky, podpěry nebo rámování skříně – tyto dvě kategorie nejsou zaměnitelné.
Ověřte certifikáty kvality materiálu původního výrobce; zkontrolovat laminace nebo deformace; vyrovnejte nevyhovující desky pomocí stroje na vyrovnání desek; simultánně analyzovat výkresy pro generování řezných listů pro pásnice, stojiny, výztuhy a spojovací desky.
Řezání desek pomocí CNC plamene nebo plazmového zařízení; aplikujte stejnoměrné zkosení v místech spojení primárního nosníku; provádějte řezání profilu pro nosníky s proměnným průřezem, které umožňuje 2–3 mm okraj pro smrštění svaru.
- Primární nosníky ve tvaru H: Upevněte horní a spodní přírubu v montážních přípravcích; instalujte pásy svisle; použijte bodové svařování k umístění a vyrovnání vystředění pásu a kolmosti přírub.
- Primární nosníky ve tvaru krabice: Uzavřete čtyři desky do montážního přípravku; předinstalovat a přilepit vnitřní membrány; nesouosost (offset) řídicí desky ve spojích.
- Primární nosníky ve tvaru H: Proveďte jednostrannou SAW, poté nosník otočte a pomocí vzduchového oblouku vyčistěte kořen; kompletní celopenetrační SAW na rubové straně pro odstranění vnitřních vad svarů.
- Primární nosníky krabicového tvaru: Nejprve svařte koutové spoje vnitřní membrány a poté současně svařte čtyři hlavní podélné spoje krabicové sekce.
- Požadavky na kvalitu: Všechny švy hlavního nosníku musí splňovat standardy pro svařování třídy I; Po dokončení je vyžadováno 100% ultrazvukové testování (UT).
Použijte hydraulický rovnací stroj ke korekci zakřivení příruby a vychýlení paprsku (boční ohyb); uvolnit zbytkové napětí při svařování; zajistit, aby přímost paprsku splňovala požadavky na toleranci.
Podle výkresů přesně označte místa pro výztuhy, konzoly a příchytky vaznic. Malé součásti jsou přivařeny k nosníku pomocí svařování v ochranné atmosféře CO2; nakonec jsou koncové spojovací desky sestaveny a plně svařeny.
CNC vrtačky se používají pro všechny koncové desky a konzolové spojovací desky, aby byla zajištěna souosost otvorů pro šrouby a eliminovala se potřeba vystružování nebo přepracování na místě.
Pro hlavní nosníky nesoucí kompozitní betonové podlahové desky se používají specializované stroje na svařování svorníků pro svařování smykových trnů Φ16 a Φ19 s odchylkou svislosti svorníků regulovanou v rozmezí 1°.
Svarové housenky a rozstřikované otřepy jsou obroušeny z celého nosníku; jsou opraveny výztužné zóny otvoru stojiny a lokalizované povrchové vady.
Celkové otryskání na stupeň Sa2,5; sekvenční aplikace základního nátěru, mezinátěru a vrchního nátěru s ověřením tloušťky suchého filmu; aplikace ohnivzdorných nátěrů na základě požadovaných požárních tříd pro konkrétní zóny.
Jsou použita identifikační čísla součástí a označení osy/výšky; ověřuje se rozměrová přesnost, zprávy o detekci vad a materiálová dokumentace; při kontrole jsou součásti vodotěsně zabalené pro přepravu.
- Přímost paprsku: ≤L/1000
- Vertikálnost příruby: ≤B/100
- Rozměrová odchylka průřezu: ±2 až 3 mm
- Standardní délky hotového segmentu: 9m, 12m; extra dlouhé komponenty jsou prefabrikovány v segmentech.
|
Stupeň materiálu |
Mez kluzu ReL |
Pevnost v tahu Rm |
Aplikační scénáře |
|
Q355B |
≥355 MPa |
470 až 630 MPa |
Hlavní nosník pro tovární a výškové těžké nákladní plošiny |
|
Q235B |
≥235 MPa |
375 až 500 MPa |
Nízkozdvižné dálkové světlo pro lehké zatížení |
|
Q355NL |
≥355 MPa |
470 až 630 MPa |
Dálkové světlo používané v silně chladných oblastech |
- H-nosník: Vynikající výkon v ohybu kolem silné osy; nižší boční tuhost kolem slabé osy (spoléhá se na podlahové desky a sekundární nosníky pro boční omezení); nosnost se po dodatečné montáži ocelobetonového kompozitu zvyšuje o 35–55 %.
- Skříňový nosník: Vyvážený obousměrný ohybový a torzní výkon; vhodné pro excentrické nakládání a aplikace hlavních nosníků mostových jeřábů.
- Součinitel odporu větru: H-nosník 1,35, skříňový nosník 1,55.
- Příčné výztuhy musí být přidány v bodech soustředěného zatížení, aby se zabránilo místnímu vybočení stojiny v důsledku namáhání ložiska.
- Tupé spoje hlavního nosníku a kritické ložiskové svary: Svary stupně I, 100% ultrazvukové testování (UT)
- Koutové svary výztuhy a konzoly: svary stupně II, 20% náhodné ultrazvukové testování (UT)
- Stupeň odstraňování rzi: Sa2,5
- Tloušťka suchého nátěrového filmu: 100–160 μm
- Doba požární odolnosti: 1h, 2h, 3h
- Tloušťka žárového zinku: ≥85 μm
- Spojovací šrouby nosníku a sloupu: vysokopevnostní šrouby třídy 10.9
- Tloušťka koncové desky: 18–50 mm
- Specifikace smykových čepů: Φ16, Φ19; Materiál: ML15
- Plně vlastní zpracování: Vlastní výrobní linky pro řezání ocelových plechů, svařování pod tavidlem a detekci vad; žádný outsourcing, zajištění kontrolovatelných rozměrů a kvality svaru.
- Přeshraniční dodávka v souladu s předpisy: Současné dodání kompletních anglických kontrolních zpráv a dokumentace o celním odbavení pro splnění požadavků na zámořský technický dozor a celní audity.
- Řešení nadrozměrné přepravy: Poskytnutí kompletních konstrukčních výkresů pro prefabrikaci průřezů a spojování extra dlouhých hlavních nosníků na místě, překonávající omezení přeshraniční přepravy.
- Bezplatné technické ověření: Předprodejní ověření rozpětí hlavního nosníku, zatížení a výběru spojení ke zmírnění rizik konstrukčního návrhu.
Q1: Jak si mohu vybrat mezi hlavními nosníky s průřezem H a skříňovým průřezem?
A: Použijte nosníky H-profilu pro rozpětí pod 24 m s jednosměrným svislým zatížením; pro rozpětí větší než 24 m, obousměrná excentrická zatížení nebo zatížení jeřábem s vratným pohybem použijte nosníky skříňového průřezu.
Q2: Ovlivňují řezné otvory ve stoji hlavního nosníku konstrukční bezpečnost?
A: Otvory vytvořené v jiných místech než v bodech maximálního ohybového momentu – když jsou vyztuženy prstencovými výztužnými deskami – nesnižují únosnost; svévolné otvory jsou však zakázány v zónách s vysokým ohybovým momentem ve středním rozpětí.
Q3: Může být požárně odolný nátěr pro primární nosné ocelové nosníky aplikován na místě v pozdější fázi?
A: Aplikace může být provedena buď pomocí továrního předběžného nátěru nebo nátěru na místě; tovární nátěr zajišťuje stejnoměrnou tloušťku filmu a obecně lépe odpovídá požadavkům na plánování zámořských projektů.
