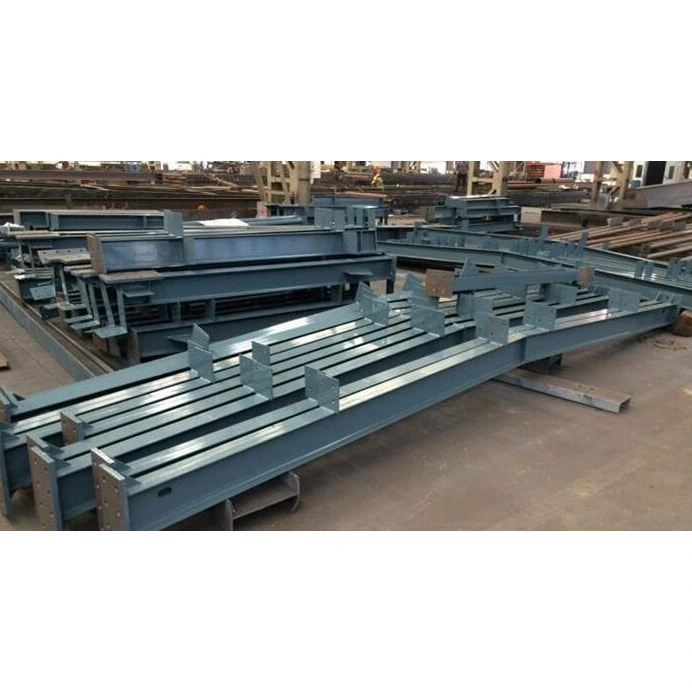

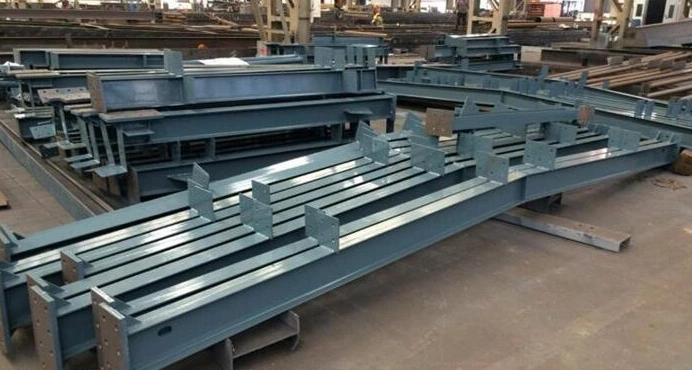

Heavy Duty H profile Steel Beam

Heavy Duty H Section Steel Beam jsou nejpoužívanější horizontální nosné komponenty v ocelových konstrukcích. Na rozdíl od I-nosníků, skříňových nosníků nebo kruhových dutých profilů – které mají vlastní konstrukční omezení – H-nosníky optimalizují rozložení zatížení prostřednictvím odlišného návrhu průřezu příruby a stojiny.

HAISHENG využívá model duální výroby kombinující hromadnou výrobu válcovanou za tepla s výrobou svařovaných plechů, který pokrývá vše od standardních skladových položek až po zakázkové těžké a variabilní nosníky. Naše produkty jsou dodávány plně prefabrikované – včetně svařování koncové desky, montáže výztuhy, tryskání na stupeň Sa2,5 a vícevrstvého lakování – což eliminuje potřebu povrchové úpravy na místě. Jsou připraveny k okamžitému zvedání a připojení a efektivně řeší tři hlavní výzvy při zadávání zakázek pro zámořské projekty: nedostatek svářečů na místě, napjaté harmonogramy výstavby a potíže s budoucími strukturálními úpravami. Jsou optimální volbou pro podlahové hlavní nosníky a střešní nosníky tuhého rámu.

Klasifikace produktů a přehled průřezů

1. Klasifikace a rozsah použití

- H-nosníky válcované za tepla: Standardní profily vytvořené jediným procesem válcování za tepla v ocelárně s pevnými rozměry a úzkými tolerancemi. Mezi výhody patří rychlé dodání, nižší jednotkové náklady a absence zbytkového pnutí při svařování. Umožňují však pouze řezání na základě délky (rozměry průřezu nelze měnit) a jsou nejvhodnější pro standardní sekundární nosníky průmyslových závodů s rozpětím ≤18 ma konvenčním zatížením.

- Svařované H-nosníky: Vyrobeny sestavením samostatných pásových a přírubových desek pomocí automatického svařování pod tavidlem; všechny parametry – jako je výška sekce, šířka příruby a tloušťka plechu – jsou plně přizpůsobitelné. Jsou schopné vyrábět nosníky s proměnným průřezem (kuželové nosníky) a jsou hlavní volbou pro nestandardní projekty zahrnující rozpětí >18 m, velké zatížení jeřábem a komplexní střešní rámové konstrukce portálů.

2. Standardizované průmyslové označování průřezů

- Vzorec označování: H×B×tw×tf (univerzálně srozumitelný v oboru bez dvojznačnosti; kompatibilní s globálními standardy pro kontrolu výkresů)

- Definice parametrů: H = celková výška nosníku; B = vnější šířka příruby; tw = tloušťka pásu; tf = Tloušťka příruby

- Příklad: H600×200×10×16 označuje výšku nosníku 600 mm, šířku pásnice 200 mm, tloušťku stojiny 10 mm a tloušťku pásnice 16 mm.

3. Třídění materiálů a vhodnost pro nízké teploty

- Standardní okolní podmínky: Q235B, Q355B (pokrývá 90 % globálních vnitřních a mírných venkovních projektů)

- Nízkoteplotní/alpské podmínky: Q355NL povinné (certifikováno pro rázovou houževnatost při -20 °C, aby se zabránilo křehkému lomu; vyžadováno pro projekty v severní Evropě, Rusku a Vnitřním Mongolsku)

Kontrolní seznam dodání do továrny

1. Klasifikace tělesa nosníku

- Přímé nosníky s konstantním průřezem: Ocelové nosníky z H profilu pro těžký provoz s jednotnými rozměry; používá se pro primární a sekundární nosníky ve vícepodlažních rámech a plošinách zařízení.

- Kuželové nosníky s proměnným průřezem: Větší výška ve středním rozpětí a na koncích zkosených; speciálně navrženo pro továrenské střechy portálového tuhého rámu, aby se snížily ohybové momenty podpory a šetřila ocel.

- Extra-Long Spliced ​​Beams: Prefabrikované v segmentech pro délky přesahující 12 m; zahrnuje předem připravené úkosy pro svařování na tupo pro spojování na místě se svary I. stupně.

2. Standardní komponenty End-Support

- Šroubované koncové desky: Tloušťka 16–40 mm; vybrané na základě reakčních sil podpory; předvrtané pro vysokopevnostní šrouby; upřednostňovaná volba pro 90 % pevných spojů mezi nosníky a sloupy (na místě není nutná práce za tepla).

- Svařované zkosené konce: úkosy ve tvaru V na obou stranách přírub a stojin; používá se pro výškové megarámy vyžadující svařování s plným průvarem na místě.

- Příčné výztuhy podpory: Standardní funkce v zónách maximálního smyku na podpěrách nosníků; zabraňuje místnímu vyboulení/zhroucení pásu pod zatížením ložiska; povinné podle národních strukturálních norem.

3. Pomocné konstrukce středního rozpětí

- Příčné výztuhy středního rozpětí: Umístěny v místech soustředěného zatížení zařízení a vertikálního zatížení jeřábem, aby se potlačilo vybočení pásu ve smyku.

Spojovací desky konzoly sekundárního nosníku: Prefabrikované a přivařené ke stojině hlavního nosníku pro čepové spojení se sekundárními nosníky, což eliminuje potřebu vrtání nebo řezání na místě.

Výztužné desky užitkových otvorů: Prstencová výztuž pro stojinové otvory (instalatérské, elektrické, protipožární), aby se zabránilo snížení konstrukční kapacity způsobené výřezy.

4. Zvedací a dočasné pomocné komponenty

Prefabrikovaná zvedací oka: Předinstalovaná ve výrobě pro nosníky s dlouhým rozpětím o hmotnosti nad 3 tuny; navrženy tak, aby vyhovovaly výpočtům zvedací konstrukce; ad-hoc svařování zvedacích ok na místě je zakázáno.

Dočasné polohovací příchytky: Používají se k vyrovnání při montáži vícesegmentových nosníků na místě; po dokončení zbrousit, aby byla zajištěna hladkost povrchu.

5. Antikorozní a ohnivzdorné povrchové úpravy

Obecné vnitřní použití: tryskání Sa2,5 + epoxidový základní nátěr bohatý na zinek + mezinátěr z oxidu slídového oxidu železitého + polyuretanový vrchní nátěr; tloušťka suchého filmu: 80–120 μm.

Požární zóny: Dodatečná aplikace tenkovrstvých nebo silnovrstvých intumescentních protipožárních nátěrů, aby byly splněny požadavky na požární bezpečnost 1 hodinu, 2 hodiny nebo 3 hodiny.

Pobřežní/chemické korozní zóny: žárové zinkování nahrazuje nátěrový systém; tloušťka zinkového povlaku ≥85 μm; odolnost proti korozi v solné mlze >18 let.

6. Instalační spotřební materiál a tovární dokumentace jsou součástí dodávky

Spotřební materiál: Vysokopevnostní šrouby třídy 8.8 a 10.9, ploché podložky a zkosené podložky; dimenzované tak, aby odpovídaly otvorům koncové desky, což eliminuje potřebu sekundárního nákupu.

Dokumentace inspekce: Originální certifikáty kvality materiálu, protokoly o 100% ultrazvukovém testování (UT) pro svary stupně 1, záznamy o 3D ověřování rozměrů a jedinečné protokoly ID součástí; veškerá dokumentace je vhodná pro zámořské celní odbavení a interní audity vlastníků.

Výhody ocelových nosníků profilu H pro těžký provoz

1. Velká ohybová redundance; zabraňuje budoucímu prohýbání střechy a zatékání vody.

Příruby jsou soustředěny na horní a spodní hraně, kde je ohybové napětí nejvyšší; modul průřezu kolem silné osy daleko převyšuje modul I-nosníku stejné hmotnosti. Ověření zatížení potvrzuje, že dlouhodobý svislý průhyb standardních střešních nosníků o rozpětí 15 m zůstává pod limitem L/400, což zabraňuje běžným problémům po výstavbě, jako je deformace střešní vaznice, protržení hydroizolačních membrán a zatékání střechy.

2. Lehká konstrukce snižuje náklady na základy a stavební inženýrství

Ve srovnání se skříňovými nosníky ekvivalentní nosnosti je vlastní tíha snížena o 22 %–30 %, čímž se snižuje svislé zatížení přenášené na ocelové sloupy a základy. Není potřeba zvětšovat rozměry izolovaných patek, čímž se přímo snižují náklady na výztužnou ocel, beton a výkopové práce; díky tomu je systém velmi vhodný pro posílení a renovaci stárnoucích průmyslových zařízení.

3. Suchá výstavba na místě vyhovuje regionům s nedostatkem pracovních sil

95 % výroby šroubovaných H-nosníků je dokončeno v továrně; práce na místě se omezují na zvedání a šroubování, což umožňuje instalaci 8–12 polí nosníkových sloupů za den. Protože nejsou vyžadovány certifikované vysokotlaké svářečky, systém účinně řeší problémy s nedostatkem svářečů a vysokými mzdovými náklady, se kterými se často setkáváme v zámořských provozovnách v jihovýchodní Asii a Africe.

4. Únavová, větrná a seismická odolnost vhodná pro dlouhodobé cyklické zatěžování

Zbytková namáhání při svařování jsou plně eliminována pomocí hydraulického rovnání, což umožňuje konstrukci odolat vratnému pohybu mostových jeřábů a cyklickému bočnímu zatížení od silného větru. V zónách seismické intenzity 8 není vyžadováno žádné dodatečné boční ztužení a únavová životnost konstrukce splňuje požadavek na 50letou návrhovou životnost.

5. Vysoká kompatibilita pro budoucí úpravy snižuje náklady na renovaci a rozšíření

Design s otevřeným pásem se vyhýbá uzavřeným dutinám, což umožňuje instalaci podpěr zařízení, nového potrubí nebo konstrukčních otvorů bez ohrožení vnitřního antikorozního povlaku. To nabízí významné výhody oproti skříňovým nosníkům (které nemají vnitřní přístup) a kruhovým dutým profilům (kde řezné otvory narušují antikorozní integritu), což vede ke snížení nákladů na budoucí úpravy a rozšíření o více než 60 %.

6. Duální výrobní cesty zajišťují flexibilní a kontrolovatelné harmonogramy dodávek

Standardní nosníky válcované za tepla jsou k dispozici k odeslání do 3 dnů, zatímco zakázkově svařované nosníky s proměnným průřezem jsou dodávány do 12–18 pracovních dnů. Výrobní metody lze flexibilně měnit podle naléhavosti projektu, což pomáhá vyhnout se sankcím spojeným se zpožděním harmonogramu.

Analýza horizontální diferenciace napříč kategoriemi produktů

1. Diferenciace nosnosti konstrukce

- vs. I-nosníky: I-nosníky se vyznačují nakloněnými vnitřními plochami přírub, což má za následek plýtvání materiálem na okrajích a vysokou náchylnost k boční nestabilitě podél slabé osy; naproti tomu nosníky H mají paralelní vnitřní a vnější povrchy pásnic, což zlepšuje využití materiálu o 17 % a umožňuje pokládání vaznic přímo na pásnice.

- vs. skříňové nosníky: skříňové nosníky nabízejí vyváženou obousměrnou tuhost, ale trpí nadměrnou vlastní tíhou a nepřístupnými vnitřními dutinami pro odstranění rzi; H-nosníky mají zřetelné silné a slabé osy, což umožňuje cílené zesílení tuhosti na jedné straně a snižuje náklady o 35 %.

- vs. Nosníky s kruhovými dutými profily (CHS): Nosníky CHS poskytují rovnoměrnou tuhost ve všech směrech, ale nemohou podporovat ploché podlahové krytiny na svých horních plochách; i když nabízejí nízkou odolnost proti větru, nejsou vhodné jako primární podlahové nosníky a jsou obvykle omezeny na použití v konzolových krajinných strukturách.

2. Diferenciace v konstrukci spojů

- Spojení nosník-sloup: Tři exponované plochy umožňují univerzální použití tří typů spojení – šroubované koncové desky, drážkové svařované spoje a konzolové (konzolové) přeplátované spoje – nabízí nejvyšší úroveň standardizace v průmyslových výkresech.

- Spojení sekundárních nosníků: Plochá stojina hlavního nosníku umožňuje svislé svařování spojovacích desek s regulovatelnou kolmostí; na rozdíl od toho spojení se zakřivenými povrchy (jako jsou kulaté nebo čtvercové trubky) často vede k excentrickému zatížení.

- Výroba s proměnným průřezem: Tvarování se dosahuje jednoduše řezáním pásu; výrobní náklady na jednotku jsou pouze 40 % nákladů na skříňové nosníky s proměnným průřezem.

3. Diferenciace v ochraně proti korozi a údržbě

- Ochrana proti korozi: Žádné uzavřené dutiny; tryskání a lakování poskytují plné pokrytí bez slepých míst, eliminují rizika vnitřní akumulace vody a rezivění.

- Údržba a kontrola: Svary a stav rzi lze vizuálně kontrolovat zvenčí bez endoskopů, takže údržba je extrémně jednoduchá.

4. Závěrečný výběr

- Heavy Duty H profile Steel Beams: Vícepatrové tovární budovy, portálové střechy s pevným rámem a betonové kompozitní podlahové systémy.

- Skříňové nosníky: Velké projekty s velkým zatížením s rozpětím > 36 m nebo nosností jeřábu ≥ 50 t.

- Kruhové trubkové nosníky: Architektonické prvky fasády a malé konzolové přístřešky.

- Nosníky I: Dočasné jednoduché podpory a různé sekundární střešní nosníky.

Desetikrokový standardizovaný proces hromadné výroby

1. Kontrola vstupní suroviny

- Sekce válcované za tepla: Ověřte certifikáty frézovacího materiálu, znovu změřte tloušťku pásu a příruby a zkontrolujte, zda na povrchu nejsou laminace nebo praskliny.

- Surové ocelové desky: Zploštění pro odstranění deformace způsobené válcováním a přeměření rovinnosti; nevyhovující desky jsou okamžitě vráceny.

2. CNC přesné řezání

- Nosníky válcované za tepla: Řezání pomocí CNC pil s přídavkem 2 mm vyhrazeným pro smrštění při svařování.

- Svařované nosníky: Stroje pro řezání plamenem se používají k samostatnému řezání stojin a přírub; u stojin s proměnným průřezem se stříhají zakřivené přechodové úkosy.

3. Montáž na přípravky

Specializované pevné přípravky zajišťují polohovací omezení, udržují odchylku vystředění pásu do 2 mm a zajišťují současné vertikální vyrovnání obou přírub; stehové svařování zajišťuje sestavu, aby se zabránilo nesouososti.

4. Oboustranné automatické svařování pod tavidlem (SAW)

Jednostranné svařování kořenového průchodu → obracení obrobku a drážkování/čištění kořene → úplné svařování na zadní straně pro eliminaci neúplného pronikání kořene; kritické svary hlavního paprsku procházejí 100% ultrazvukovým testováním (UT) podle standardů úrovně I.

5. Hydraulická korekce namáhání při svařování

Pro řešení zvlnění přírub dovnitř a bočního ohýbání nosníku se používají metody duální korekce využívající rovnačky přírub a rovnačky nosníku, aby se eliminovalo vnitřní namáhání při svařování a zabránilo se následné deformaci odpružením.

6. Montáž a svařování pomocných součástí

Přesné označení rozvržení na základě výkresů; sekvenční svařování výztuh ložisek, konzol sekundárních nosníků, vaznicových příchytek a koncových desek s přísnou kontrolou deformace svařování.

7. Přesné CNC děrování

Otvory pro šrouby s vysokou pevností jsou vytvořeny v jednom průchodu pomocí 3D CNC vrtaček (tolerance průměru otvoru ±0,3 mm); různé procesní otvory jsou vyřezány plazmou a poté odstraněny otřepy.

8. Povrchová úprava hotového výrobku

Broušení svarových housenek, rozstřiku a řezných stop; označení čísel součástí a výškových úrovní os pro usnadnění zvedání a vyrovnávání na místě.

9. Odstranění rzi stupně Sa2,5 a vícevrstvý nátěr

Celoplošné odstranění rzi pomocí průchozího tryskacího stroje s dosažením drsnosti povrchu 40–75 μm pro zajištění přilnavosti barvy; vrstvené nanášení základního nátěru, mezinátěru a vrchního nátěru s dodatečným ohnivzdorným nátěrem aplikovaným v určených protipožárních zónách.

10. Závěrečná kontrola, balení a expedice

Ověření přímosti, rozměrů průřezu a tloušťky nátěrového filmu; sestavení úplných záznamů o kontrole kvality; balení podle přeshraničních standardů s použitím elastické fólie odolné proti dešti a dřevěných palet.

Dodatek: Speciální proces pro nosníky s proměnným průřezem

Řezání nepravidelných stojin → montáž na sekční přípravky → svařování na tupo úkosem → celkové sekundární rovnání; všechny ostatní procesy jsou stejné jako u standardních nosníků.

Komplexní technické parametry výkonu

1. Tolerance geometrického obrábění hotového výrobku

- - Podélná přímost tělesa nosníku: ≤L/1000 (kde L je celková délka nosníku)

- Boční svislost příruby: ≤B/100 (kde B je šířka příruby)

- Rozměrová odchylka průřezu (délka/šířka): ±2–3 mm

2. Mechanické vlastnosti základního materiálu (Heavy Duty H Section Steel Beam)

Poznámka: Q355NL s kvalifikovanou nízkoteplotní rázovou zkouškou se použije pro nízkoteplotní stavební oblasti.

3. Implicitní strukturální parametry

- Odolnost v ohybu v silné ose: Špičkový modul průřezu kolem osy X; minimalizuje spotřebu oceli pro dané zatížení

- Rozložení smykové síly: Stojina nese 100 % svislé smykové síly; příruby nepřispívají ke smykové odolnosti, což má za následek jasné hranice zatížení, které zjednodušují ověření konstrukce

- Koeficient odolnosti proti větru: 1,3–1,5 (nižší než skříňové nosníky, ale vyšší než kruhové duté profily); nabízí vyvážené přizpůsobení pro zóny mírného pobřežního zatížení větrem

- Boční stabilita: Horní pásnice je přímo připojena k podlahovým deskám nebo vaznicím, což eliminuje potřebu dodatečného bočního ztužení a zjednodušuje konstrukční výkresy

4. Kontrolní a akceptační normy svarů

- Svary I. stupně: Spoje hlavních nosníků a nosné svary na podpěrách; Vyžaduje se 100% ultrazvukové testování (UT); standard s nulovou vadou

- Svary stupně II: Sekundární svary pro výztuhy a spojovací desky; 20% kontrola namátkového výběru; pevnost svaru nesmí být nižší než u základního materiálu

5. Specifikace připojení

- Vysokopevnostní šrouby: Stupeň 10.9 upřednostňován pro tuhé spoje nosníku a sloupu; Stupeň 8.8 používaný pro sekundární kolíkové spoje

- Smykové trny: Standardní trny Φ16/Φ19 na horní přírubě pro kompozitní betonové podlahové desky, zajišťující synergické nosné působení mezi ocelí a betonem

Proč zvolit HAISHENG?

1. Spolehlivá kapacita napříč více bázemi a stabilní přeshraniční dodávky

Výroba je distribuována do čtyř hlavních výrobních základen ocelových konstrukcí (Tianjin, Fujian, Shandong a Hubei), aby byla umožněna lokalizovaná logistika a přeprava. Udržujeme dostatečné zásoby standardních ocelových nosníků profilu Heavy Duty H pro odeslání do 48 hodin. Pro nestandardní svařované nosníky provozujeme 12 vlastních svařovacích linek pod tavidlem, což nám umožňuje obejít kapacitní úzká místa v hlavní sezóně a zajistit včasnou expedici celokontejnerových objednávek pro zahraniční klienty.

2. Komplexní kontrola kvality třetí stranou a soulad se zámořskými standardy továrního auditu

Udržujeme nezávislé interní oddělení kontroly kvality a pověřujeme agentury třetích stran, aby ověřily každou šarži hlavních paprsků, pokud jde o detekci vad, tloušťku nátěrového filmu a specifikace materiálu. Jsou poskytovány originální anglické inspekční zprávy, které splňují technické tendry a vstupní standardy zemí napříč Afrikou, jihovýchodní Asií a Střední Asií, takže klienti nemusí provádět dodatečné testování.

3. Bezplatná optimalizace detailního návrhu a výkresu, která zabrání chybám a plýtvání materiálem

Náš 12členný tým pro zpracování ocelových konstrukcí v zámoří optimalizuje detaily připojení a ověřuje výpočty zatížení v souladu s místními normami (BS, EN, GB). Proaktivně opravujeme problémy, jako jsou kolize nosníků a sloupů a nesoulad tloušťky plechů nalezené v originálních výkresech, čímž snižujeme plýtvání materiálem na místě v průměru o 8 %.

4. Jednorázové přeshraniční služby podpory

Poskytujeme exportní fumigaci, balení odolné proti vlhkosti a korozi, vícejazyčná videa s pokyny k instalaci a služby dokumentace k celnímu odbavení. Na místa zahraničních projektů můžeme vyslat certifikované inženýry ocelových konstrukcí, aby poskytli pokyny k instalaci na místě a překonali komunikační bariéry spojené se vzdálenou výstavbou.

5. Dlouhodobá záruka a podpora oprav

Za předpokladu, že nedojde k přetížení způsobenému člověkem, nabízíme 3letou záruku na lak, 15letou záruku na žárové zinkování a doživotní technickou podporu na hlavní konstrukci. Továrně přiřazená čísla součástí zajišťují sledovatelnost a náhradní díly se stejnými specifikacemi zůstávají dostupné až 10 let.

FAQ

Q1: Musí být pro střešní nosníky portálového rámu použity nosníky H s proměnným průřezem?

Odpověď: Pro rozpětí ≤ 15 m se standardním zatížením střechy lze ke snížení nákladů použít H-nosníky s konstantním průřezem. Pro rozpětí >15 m nebo tam, kde je zatížení střechy (déšť/sníh) značné, jsou vyžadovány nosníky s proměnným průřezem; tyto mohou snížit spotřebu oceli o 15 %–20 % a současně snížit smykové síly v podpěrách.

Q2: Jak si mohu rychle vybrat mezi svařovanými H-nosníky a za tepla válcovanými H-nosníky?

Odpověď: Vyberte si za tepla válcované nosníky pro standardní rozměry a přesné harmonogramy; zvolte svařované nosníky pro nestandardní průřezy, proměnné hloubky, extra dlouhá rozpětí nebo speciální tloušťky plechů. Nosníky válcované za tepla jsou bez namáhání při svařování a jsou vhodné pro oblasti s nízkou teplotou, zatímco svařované nosníky nabízejí větší flexibilitu přizpůsobení.

Q3: Ovlivní řezné otvory ve stěně nosníku H konstrukční bezpečnost?

A: Malé otvory vyztužené výztužnými deskami v oblasti s nízkým smykem (střední rozpětí) neohrožují bezpečnost; otvory jsou však přísně zakázány v zóně vysokého smyku v blízkosti podpěr, protože mohou snadno způsobit selhání pásu ve smyku. Naše podrobné konstrukční výkresy jasně označují tyto zakázané zóny.

Q4: Jaké antikorozní řešení se doporučuje pro zámořské oblasti s vysokou expozicí solné mlze?

Odpověď: Žárové zinkování je povinné pro pobřežní oblasti do 5 km od pobřeží, protože nátěrové systémy se do 3–5 let nevyhnutelně oloupou a zreziví; pro vnitrozemské pobřežní oblasti nabízejí vysoce nanášené epoxidové vrchní nátěry lepší celkovou nákladovou efektivitu.

Q5: Jak se zachází s nosníky, pokud jsou příliš dlouhé pro standardní přepravu vozidlem?

A: Nosníky přesahující 12 metrů jsou prefabrikovány v segmentech s přesně obrobenými svarovými úkosy. Spojování na místě využívá plně pronikající tupé svary stupně I; jakmile ultrazvukové testování potvrdí integritu svaru, spojovaný paprsek funguje stejně jako spojitý a splňuje normy přijatelnosti konstrukce.

Q6: Jak se určuje tloušťka koncové desky? Lze použít standardní tloušťku plošně?

A: Nelze použít univerzální standard; tloušťka koncové desky se vypočítá na základě maximální reakční síly podpěry, typicky v rozmezí od 16 mm do 40 mm. Nerozlišující použití tenkých desek může vést k ohnutí koncové desky nebo klouzání šroubu; poskytujeme bezplatné výpočty tloušťky na základě zatížení specifického pro projekt.
