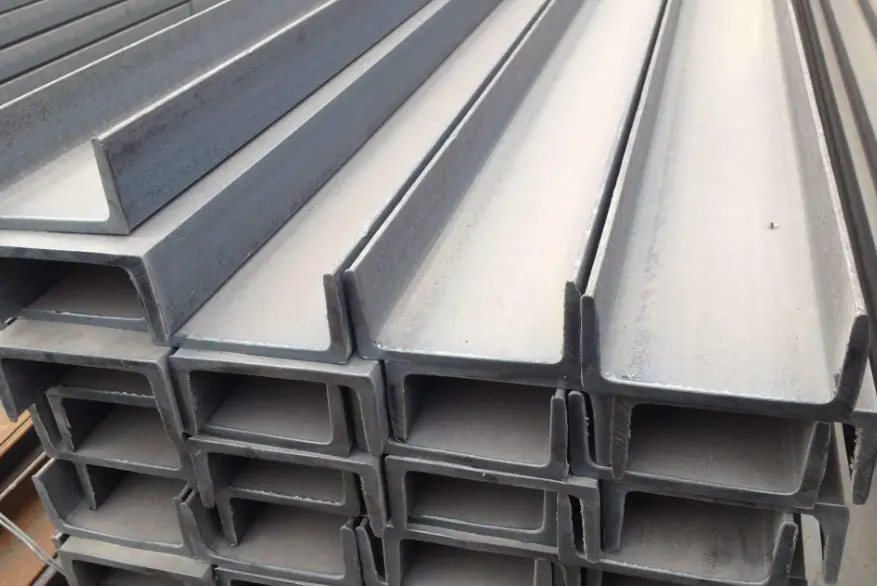

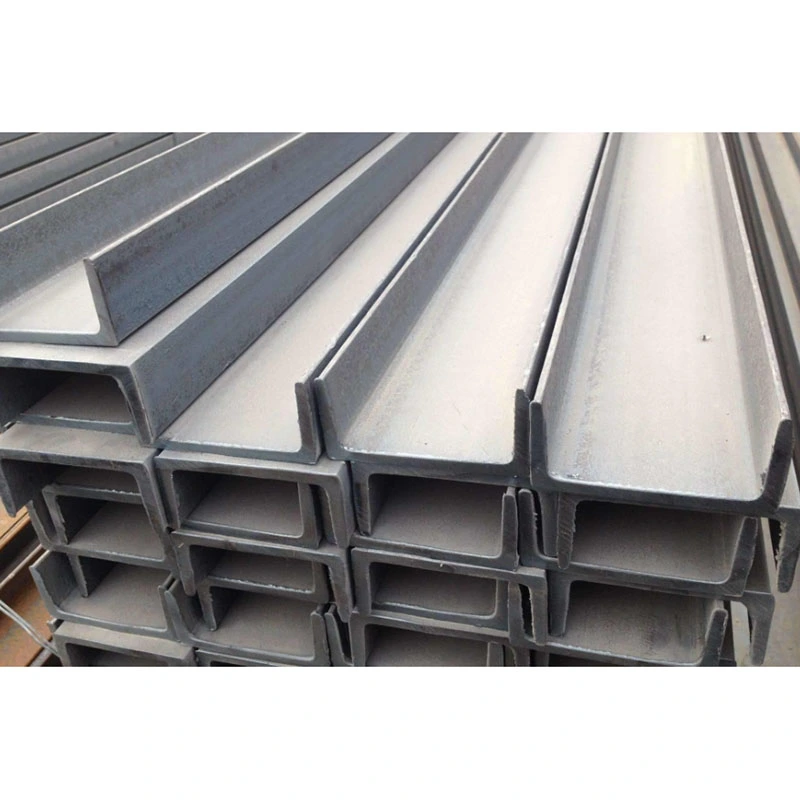

Žlab z konstrukční oceli válcovaný za tepla

Žlaby z konstrukční oceli válcované za tepla jsou nejpoužívanější lehké profily s otevřeným profilem v ocelových konstrukcích. Na rozdíl od nosníků H nebo I nosníků – které jsou navrženy pro obousměrné ohýbání – tyto kanály využívají jednostranný otvor ve tvaru U, který poskytuje jedinečné možnosti upínání a zadržování. Jsou speciálně navrženy pro pomocné nosné aplikace, jako je ztužení rámu, podpěrné základny, vestavěné stěnové komponenty a rámování vaznic. Na rozdíl od tenkostěnných C-profilů tvářených za studena se za tepla válcované kanály vyznačují hustou metalurgickou strukturou a vynikající odolností vůči deformaci tlakem, díky čemuž jsou vhodné pro náročná prostředí, včetně průmyslových areálů a vlhkých venkovních míst.

S využitím našich stávajících zásob surovin provádí HAISHENG pouze sekundární přesné zpracování – eliminuje potřebu spojování desek a zajišťuje krátké dodací lhůty. Nabízíme také modifikace svařování back-to-back pro zvýšení torzní tuhosti a efektivně splňující požadavky na převážnou většinu pomocných komponentů lehkých ocelových konstrukcí.

Kategorizace produktů a identifikace průřezů

1. Rozdíl mezi dvěma typy sekcí kanálů

- Žlab z konstrukční oceli válcovaný za tepla: Vytvarován z jednoho kusu při vysokých teplotách v ocelárně; má stejnoměrnou tloušťku stojiny a příruby a vlastní sklon na vnitřním povrchu příruby; nabízí vysokou houževnatost základního materiálu a odolnost proti nárazu; vhodné pro nosné trvalé konstrukční aplikace.

- C-Channel tvářený za studena: Vytvarován válcováním tenkých ocelových plechů při teplotě okolí bez tepelného zpracování; vyznačuje se tenčími stěnami a nižší vlastní hmotností; používá se pouze pro tenkostěnné ocelové střešní vaznice a vnitřní rámy; není povoleno používat jako nosné tahové prvky.

2. Označení modelu a definice rozměrů

- Označení Standard: Pojmenováno ve formátu `[` + číslo + přípona `a` nebo `b` (např. `[14a`, `[16b`); přípona „a“ označuje lehký model s tenčími přírubami, zatímco „b“ označuje těžký model se silnějšími přírubami.

- Parametry průřezu: Definováno čtyřmi parametry – výška stojiny (h), šířka lemu (b), tloušťka stojiny (tw) a tloušťka lemu (tf). Všechny za tepla válcované konstrukční ocelové žlaby mají vlastní sklon na vnitřním povrchu příruby, takže nejsou kompatibilní se standardními konektory používanými pro I-nosníky nebo H-nosníky.

- Standardní délky z výroby: Dodávají se ve standardních délkách 6m, 9m a 12m; nestandardní délky nejsou k dispozici z výroby; extra dlouhé prvky vyžadují zkosené svařování na tupo.

3. Kritéria výběru materiálu

- Q235B: Vhodné pro standardní vnitřní prostředí, suché venkovní prostory, obecné podpěry potrubí a osazení do stěn; 95% dostupnost na trhu; nejnižší pořizovací náklady.

- Q355B: Vhodné pro prašná průmyslová prostředí, oblasti s vibracemi zařízení, držáky pro velké zatížení a napínací spoje s vysokým zatížením větrem; nabízí o 51 % vyšší mez kluzu a vynikající odolnost vůči cyklickému (střídavému) zatížení.

Přesné povrchové úpravy a standardizovaná řešení dodávaná z výroby

1. Standardní hotové součásti

- Tělo hlavního kanálu: Řezání na délku pomocí CNC studených pil; čelní plochy jsou kolmé a hladké, bez oxidačních otřepů spojených s plazmovým řezáním, čímž se zabrání montážním mezerám.

- Koncové armatury: Ploché spojovací koncové desky a těsnící desky na konci kanálu (těsnící desky uzavírají otvor kanálu, aby zabránily dešti a prachu, a tím zpomalily vnitřní korozi)

- Komponenty vnitřního kanálu: Vertikální vnitřní výztužná žebra (bodově přivařená k vnitřním stěnám, aby se zabránilo běžnému problému s otevřeným průřezem kanálu, který se při stlačení roztahuje směrem ven)

- Boční příslušenství: Nosné desky, mezisloupové spojovací očka a kruhové objímky trubek (určené pro boční upínání a nosné spoje)

2. Výroba otvorů pro šrouby a opatření pro zvedání

- Výroba otvorů: Nosné spojovací otvory jsou přesně vyvrtány pomocí 3osého CNC stroje (tolerance ±0,2 mm); kompatibilní se standardními šrouby Grade 4.8 a vysokopevnostními šrouby Grade 8.8; není nutné vystružování na místě

- Zvedací příslušenství: U těžkých za tepla válcovaných konstrukčních ocelových žlabů delších než 9 m jsou na obou stranách k dispozici symetricky přivařená zvedací oka; kratší součásti jsou zvednuty přímo přes příruby a nevyžadují žádné dodatečné svařování

3. Antikorozní a protipožární konfigurace specifické pro scénář

- Standardní vnitřní použití: ruční odstranění rzi St3 s následným dvouvrstvým nátěrovým systémem (základní a vrchní nátěr); tloušťka suchého filmu 55–90 μm; poskytuje 8 let vnitřní ochrany proti korozi

- Venkovní pobřežní použití: odstranění rzi otryskáním Sa2,5 s následným žárovým zinkováním; tloušťka zinkového povlaku ≥70μm; poskytuje 8–12 let odolnosti proti korozi solné mlhy

- Ohnivzdorné zóny: Aplikace tenkovrstvého intumescentního ohnivzdorného nátěru na stávající antikorozní vrstvu; splňuje normu pro hodnocení požární odolnosti 1 hodinu

4. Tři typy konfigurací hotového výrobku pro montáž na podlahu

- Nosný kanál základny zařízení: Tělo kanálu + základní deska + vnitřní vertikální výztuha + úplná antikorozní úprava; používá se pro podlahové základny pro ventilátory a vodní čerpadla

- Mezisloupový táhlový kanál: Tělo kanálu + oboustranné spojovací očka + otvory pro polohovací šrouby; používá se pro boční stabilizaci a vyztužení ocelových sloupů průřezu H a sloupů kruhových trubek

- Vaznice z tenkostěnné oceli: C-profily tvarované za studena + koncové desky + příchytky vaznic; používá se k podepření střešních a stěnových barevně lakovaných ocelových panelů.

5. Inspekční dokumentace dodaná se zásilkou

Originální certifikáty kvality materiálu od výrobce, záznamy o plných rozměrech a vizuální kontrole a jedinečné identifikační kódy s kódem pro komponenty – vše v angličtině – pro přímé použití při schvalování dozoru v zámoří a celním odbavení.

Klíčové praktické výhody

1. Běžná dostupnost s nulovou dobou přizpůsobení

Kompletní specifikace kanálové oceli válcované za tepla jsou skladem, což eliminuje časově náročné procesy, jako je řezání plechu, montáž a svařování pod tavidlem. Ve srovnání s 12–18denní dodací lhůtou pro H-paprsky mohou být standardní specifikace precizně zpracovány a odeslány do 24 hodin, čímž dokonale splňují naléhavé potřeby nákupu v malém měřítku, jako jsou rekonstrukce továren, doplnění potrubí a nouzové opravy podpory.

2. Konstrukce s otevřeným kanálem usnadňuje integrované směrování M&E (mechanické a elektrické).

Otevřená vnitřní dutina ve tvaru U poskytuje dostatek prostoru pro frézování; Nízkonapěťové kabely a malé vodovodní/odtokové trubky mohou být zapuštěny a zajištěny přímo uvnitř bez nutnosti dalších externích držáků. Na rozdíl od úzkých dutin I-nosníků nebo uzavřených dutin čtvercových trubek, budoucí údržba nebo výměna M&E linek nevyžaduje řezání do antikorozního povlaku součásti, což snižuje náklady na O&M o více než 40 %.

3. Plochý design zadní desky zjednodušuje instalaci pod omítku

Vnější zadní strana ocelového žlabu je souvislý plochý povrch, který umožňuje přímou zapuštěnou montáž na betonové smykové stěny nebo strany ocelových nosníků bez vyčnívajících mezer nebo nerovných rozhraní. Na rozdíl od zkosených přírub nosníků I nebo dvojitých přírub nosníků H nevyžaduje instalace proti zapuštěným kotvám žádné podložky pro vyrovnání, což výrazně snižuje pracovní dobu na místě.

4. Flexibilní kombinace a modifikace pro nestandardní konstrukce

Dva za tepla válcované konstrukční ocelové žlaby mohou být svařeny zády k sobě v přípravku, aby vytvořily ekvivalentní uzavřený skříňový průřez, čímž se překonávají vlastní slabé stránky jednotlivých kanálů, pokud jde o torzní tuhost a boční stabilitu. Mohou být také spojeny tváří v tvář, aby vytvořily duté sloupy bez potřeby vlastního řezání, což efektivně řeší problémy s odpadem materiálu spojené s malými, nestandardními sloupy.

5. Optimální celkové náklady pro aplikace s nízkou zátěží

Za ekvivalentních podmínek bočního ztužení a zatížení podpory je vlastní hmotnost o 13 % nižší než u I-nosníků stejné výšky, což má za následek současné snížení nákladů na nákup surovin, logistiku a zdvihání. Při obsluhování pouze pomocných nosných funkcí výkon plně splňuje požadavky normy bez plýtvání spojeným s „přetechnizovanou“ kapacitou H-nosníků nebo I-nosníků.

Porovnání čtyř hlavních typů konstrukční oceli na základě klíčových kritérií výběru

1. Rozdíly v upínacích a zádržných schopnostech

Pouze ocelové kanály (C-kanály) mají schopnost "uchopení" s otevřeným profilem; kanálový otvor umožňuje přímé zapuštění a upnutí kulatých trubek, kruhových kabelů nebo menších konstrukčních částí bez potřeby externích upínacích tvarovek. H-nosníky, I-nosníky a čtvercové trubky se spoléhají na externí upevnění, díky čemuž jsou upínací body náchylné k posunu pod zatížením, což má za následek špatnou stabilitu proti vibracím nebo kývání podepřených vedení.

2. Rozdíly ve strukturální funkci a mezích

- H-nosníky: Vyvážená obousměrná tuhost; vhodné pro primární nosné nosníky v podlahách a střechách s velkým rozpětím; schopné odolat trvalému těžkému vertikálnímu zatížení.

- I-nosníky: Vynikající odolnost proti ohybu podél silné osy; vhodné pro sekundární nosníky v malých až středních plošinách a podlahách; určeno pro jednosměrné vertikální ohýbání.

- Žlaby z ocelové konstrukce válcované za tepla: Vhodné pro boční vyztužení, podpěry, zapuštěné součásti a upínání výztuh; je zakázáno používat jako samostatné primární nosníky s vertikálním ohybem na rozpětí přesahující 8 metrů.

- Čtvercové trubky: Vynikající obousměrná torzní odolnost; uzavřený profil nabízí trvalou odolnost proti korozi; primárně se používá pro vertikální sloupy; avšak oprava koroze uvnitř dutého profilu po vyříznutí otvorů je extrémně obtížná.

3. Rozdíly v úpravě a údržbě po instalaci

Ocelové kanály mají tři exponované strany, což umožňuje svaření nosných desek nebo oček v libovolném místě bez vnitřního broušení. Naproti tomu, jakmile je ve čtvercové trubce vyříznut otvor, nelze vnitřní dutinu očistit od rzi nebo přelakovat, čímž vzniká vysoké riziko skryté vnitřní koroze. Spojování krátkých úseků kanálů na místě a úprava umístění otvorů jsou jednoduché procesy, které mohou nezávisle provádět standardní technici na místě.

4. Shrnutí vhodnosti aplikace

Upřednostněte ocelové kanály válcované za tepla pro venkovní podpěry potrubí, komponenty zabudované do obvodových plášťů a vyztužení mezi sloupy; upřednostnit nosníky H pro primární střešní nosníky pokrývající velké plochy; upřednostnit I-nosníky pro sekundární nosníky v chodnících a nástupištích; a upřednostnit čtvercové trubky pro venkovní dekorativní sloupy.

Přesný výrobní proces End-to-End

I. Standardní pracovní postup zpracování za tepla válcované kanálové oceli

1. Opětovná kontrola suroviny: Ověřte typ a model materiálu; zkontrolujte boční prohnutí nebo zkroucení; nevyhovující součásti předem mechanicky narovnejte; odmítnout suroviny s hlubokou povrchovou korozí.

2. CNC přesné řezání: Řezání na délku pomocí studených pil; připravte svarové úkosy ve tvaru V na stojinách a přírubách pro tupé spoje s dlouhým rozpětím, aby byla zajištěna plná penetrace.

3. Umístění příslušenství a spojování: Umístěte výztuhy, koncové desky a svorky podle výkresů; přesně zapadají vnitřní výztuhy do dutiny kanálu, přičemž je zachována montážní mezera ≤0,8 mm.

4. Svařování v ochranné atmosféře: Provádějte kontinuální svařování v ochranné atmosféře CO2, abyste zabránili poréznosti; podrobit kritické nosné tupé svary ultrazvukovému testování (UT) vzorkování na základě norem Grade II.

5. Přesné děrování: CNC vrtání děr pro vysoce zatížené přípojné body; vytvářet různé procesní otvory na místě a odhrotovat hrany.

6. Korekce deformace: Opravte prohnutí nebo zkroucení způsobené svařováním pomocí nízkoteplotního rovnání plamenem, aby nedošlo k ohrožení mechanických vlastností základního materiálu.

7. Povrchová antikorozní úprava: Po stupňovitém odstranění rzi naneste antikorozní nátěr nebo žárové zinkování; nechat nátěr přirozeně vytvrdnout, aby vyhovoval standardům.

8. Závěrečná kontrola a balení: Označte identifikační čísla komponent; ověřte všechny rozměry; balíček pro námořní přepravu pomocí nepromokavé strečové fólie a dřevěných palet.

II. Speciální proces pro montáž dvoukanálových skříňových sekcí

Umístěte dva za tepla válcované žlaby z konstrukční oceli na obě strany pomocí speciálního přípravku → zajistěte přerušovanými stehovými svary, aby se zabránilo nesouososti → proveďte souvislé svařování po celé délce na vnějších stranách → proveďte celkové boční narovnání → kompletní vytvoření otvorů a antikorozní úprava. Výsledná svařovaná součást nabízí obousměrnou tuhost srovnatelnou s nosníkem skříňového průřezu stejných specifikací a zároveň snižuje náklady o 22 %. III. Srovnávací analýza postupů zpracování ocelových konstrukcí

- H-nosníky: Zahrnuje několik fází – montáž desky, svařování pod tavidlem a rovnání příruby; složitý proces; především na zakázku.

- I-nosníky/Channel steel: Zahrnuje pouze řezání za tepla válcovaného materiálu a svařování malých součástí; zjednodušený proces; především zahrnuje hluboké zpracování skladových zásob.

Komplexní standardizované parametry výkonu

1. Rozměrové tolerance

- Celková odchylka délky součásti: ±3 mm

- Boční průhyb (prohnutí/vychýlení): ≤L/1000 (kde L je skutečná délka součásti)

- Zkroucení příruby a sklon čela: V souladu s národními normami GB/T 707 pro za tepla válcovanou kanálovou ocel.

2. Mechanické vlastnosti základního materiálu

3. Průřezové strukturální parametry

- Charakteristiky tuhosti: Výkon v silném ohybu splňuje požadavky na lehké sekundární nosníky; boční tuhost slabé osy je nedostatečná; torzní odolnost jednoho prvku je slabá; Středněrozponové zatížení bez boční podpory je přísně zakázáno.

- Koeficient odolnosti proti větru: Pevně ​​nastaven na 1,40 (nižší než ekvivalentní H-nosníky, vyšší než bezešvé kruhové trubky); nižší riziko deformace způsobené větrem u nízkoprofilových venkovních podpěr.

- Nosnost upnutí: Jedinečná mechanická schopnost pro lokalizované upnutí/zadržení; odolává bočním a radiálním upínacím silám – konstrukční prvek, který se u jiných ocelových profilů s otevřeným profilem nenachází.

4. Normy kontroly svarů

- Primární nosné tupé svary: kontrola svarů II. stupně; 20% vzorkovací frekvence pro ultrazvukové testování (UT) v kritických bodech napětí/spojení.

- Koutové svary výztuhy a patkového plechu: Pouze vizuální kontrola; vyhovění vyžaduje absenci studených přesahů, poréznosti nebo rozstřiku/kuliček ze svařování.

5. Parametry připojení a příslušenství

- Výběr šroubů: Standardní šrouby třídy 4.8 pro konvenční statické podpěry; Vysokopevnostní šrouby třídy 8.8 pro vibrační zařízení nebo spoje se zvýšeným napětím.

- Tloušťka spojovací desky: Standardní rozsah 8–20 mm; vybrané na základě specifických požadavků na boční tah a smykové zatížení.

Jak vybrat kvalitního výrobce nosníků ocelové konstrukce?

1. Komplexní skladová a rychlá meziregionální doprava

Společnost HAISHENG udržuje připravené zásoby za tepla válcovaných konstrukčních ocelových kanálů (velikost 10#–28#) ve čtyřech hlavních výrobních základnách a plní objednávky pro domácí trhy, trhy jihovýchodní Asie a střední Asie. Eliminujeme zpoždění způsobená nedostatkem zprostředkovatelských zásob; standardní objednávky vyžadující přesné zpracování jsou nakládány a expedovány do 48 hodin, zatímco celokontejnerové exporty jsou zpracovávány s efektivnějším nakládáním kontejnerů.

2. Specializované zpracování pro komponenty s otevřeným profilem

K řešení problémů, jako je rozšíření příruby a zajištění těsného uchycení na šikmých plochách, používáme specializované polohovací přípravky, které udržují toleranci uložení pro výztuhy a svorky do 0,5 mm. To řeší běžné průmyslové problémy, jako jsou uvolněné spoje na šikmých površích a strukturální uvolnění pod zatížením.

3. Vyhovující vícejazyčná exportní dodávka

Poskytujeme originální anglické verze veškeré tovární dokumentace a zkušebních zpráv, včetně ověření SGS třetí stranou pro žárové zinkování a tloušťku nátěrového filmu. Naše dokumentace splňuje všechny požadavky na dodržování předpisů pro audity vlastníků zámořských projektů, celní odbavení a výběrová řízení na projekty.

4. Antikorozní úprava a modifikace součástí na vyžádání

Antikorozní řešení přizpůsobujeme klimatu v místě projektu a aplikujeme diferencované úpravy pro vnitrozemské, pobřežní a chemicko-průmyslové zóny. Podporujeme nestandardní úpravy – jako je svařování kanálů zády k sobě, svorky na zakázku a děrování excentrických otvorů – což eliminuje potřebu zákazníků zadávat další zpracování externím subjektům.

5. Bezplatná technická podpora pro výběr konstrukce

Předprodejní podpora zahrnuje odborné poradenství ohledně rozlišení mezi kanály válcovanými za tepla a za studena, aby se předešlo bezpečnostním rizikům konstrukce způsobeným nesprávným výběrem. Poprodejní podpora pokrývá vzdálenou technickou pomoc pro výškové vyztužení a instalaci konzoly, spolu s trvalou sledovatelností prostřednictvím číslování součástí.

FAQ

Q1: Lze za tepla válcovaná kanálová ocel a za studena tvarovaná ocel ve tvaru C vzájemně nahradit?

A: Ne, nelze je nahradit. Základní materiál za tepla válcovaných konstrukčních ocelových kanálů prošel tepelným zpracováním a kalením, které má silnou houževnatost a odolnost proti nárazu. Používá se pro trvalé zatížení konstrukce; zatímco za studena tvarovaná ocel ve tvaru C má tenkou stěnu a je náchylná k deformaci a používá se pouze pro nosníky skříně. Specifikace zakazuje jeho použití pro táhla a nosné podpěry.

Q2: Jaké je maximální rozpětí jednokanálové oceli?

Odpověď: Bez boční podpory je maximální rozpětí 4,5 metru. Pokud rozpětí překročí toto, je nutné přidat boční táhla nebo dvoukanálovou skříňovou konstrukci, aby se zabránilo bočnímu převrácení slabé osy.

Q3: Je nutné provést antikorozní úpravu uvnitř dutiny kanálové oceli?

Odpověď: Proces pískování a stříkání může pokrýt celý vnitřek dutiny a není vyžadována žádná další úprava; zinková vrstva procesu žárového zinkování může rovnoměrně přilnout k vnitřní dutině. Pouze ocel s uzavřeným kanálem nemůže být vnitřně chráněna před korozí a v oceli kanálů nejsou žádná vnitřní rezová místa.

Q4: Jaká jsou kritéria výběru pro ocel s kanálky typu A a typu B?

A: Pro statické lehké zatížení a krátká rozpětí je vybrán typ A, aby se ušetřily pořizovací náklady; u spojovacích tyčí ve vysoké nadmořské výšce, vibrací zařízení a bočních nárazových zatížení je vybrán typ B pro přidání silnější příruby, aby se zabránilo místnímu rozdrcení a prasknutí.

Q5: Lze jako hlavní nosník střechy použít kanálovou ocel?

Odpověď: Nedoporučuje se. Otevřený průřez má extrémně špatnou torzní stabilitu a střídavé zatížení střechy větrem a sněhem pravděpodobně způsobí kroucení a selhání součásti. Lze jej použít pouze jako vedlejší nosník pro střešní táhla a nelze jej použít jako hlavní nosný nosník.
