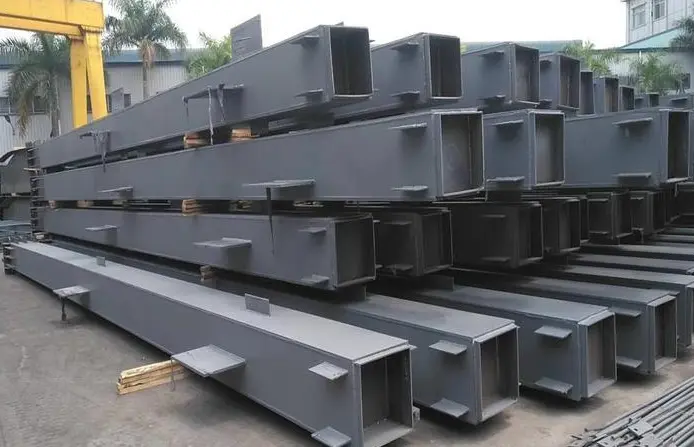

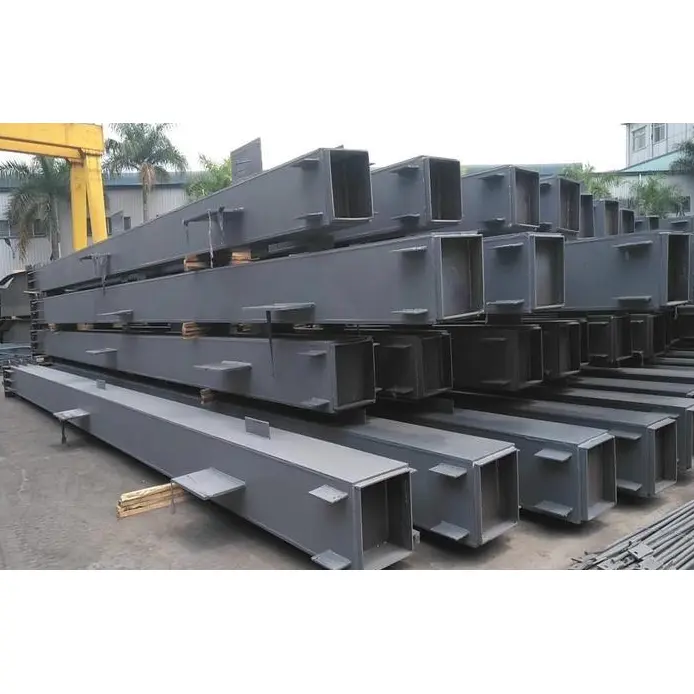

Čtvercový dutý ocelový sloup je typem nosného sloupu s uzavřeným průřezem krabicového tvaru. It represents the most cost-effective primary vertical support component for light-to-medium scale steel structure projects. Unlike the structural characteristics of H-beams—which typically exhibit directional load-bearing properties—this square steel column features a closed, welded cross-section. Tato konstrukce zajišťuje vyváženou nosnost v obou směrech a zároveň nabízí čistý, hranatý vzhled a nižší vlastní hmotnost.
- Výběr základního materiálu: Pečlivě vybíráme běžné, vysoce kvalitní konstrukční ocelové desky – konkrétně třídy Q235B a Q355B – dostupné na trhu. Tyto suroviny se vyznačují nízkou úrovní nečistot; jejich houževnatost a strukturální pevnost plně vyhovují národním stavebním normám, čímž jsou eliminována potenciální budoucí rizika, jako je praskání nebo koroze, přímo u zdroje.
- Pracovní postup zpracování: Čtvercový dutý ocelový sloup je vyroben z plochých ocelových plechů jako suroviny. Tyto desky jsou ohnuty a spojeny do uzavřeného čtvercového trubkového profilu (skříňového průřezu). Sloupy procházejí přísným dokončovacím procesem zahrnujícím přesné řezání, mechanické rovnání, svařování základové desky, vrtání spojovacích otvorů, odstranění rzi a antikorozní povrchovou úpravu.
- Strukturální vlastnosti: Struktura uzavřených krabicových profilů je celkově kompaktní a jednotná. Hřídel sloupu zůstává dokonale rovná s nulovou odchylkou v ohybu a rozložení vnitřního napětí je rovnoměrné, což mu umožňuje stabilně odolávat jak vertikálnímu tlakovému zatížení, tak i bočním torzním silám.
- Standardní komponenty: Hotové čtyřhranné tělo sloupu, zesílená pevná ocelová základní deska a pevné výztužné desky.
- Pomocné materiály: Na zakázku vyrobené spojovací desky, vysoce pevné upevňovací šrouby a spojovací styčníkové desky (oka).
- Výhoda dodávky: Všechny komponenty jsou vyráběny souběžně jako jednotná sada zajišťující dokonalou rozměrovou kompatibilitu. Není třeba samostatně dokupovat další příslušenství; kompletní balíček připravený k instalaci je dodáván v jediné zásilce, což umožňuje okamžitou instalaci na místě.
- Lehké průmyslové budovy: Malé až středně velké továrny na ocelové konstrukce, sklady, jednoduché výrobní dílny a venkovní přístřešky.
- Prefabrikovaná provizorní zařízení: Stavebnicové modulové bydlení, nosné sloupy pro prefabrikované staveniště a dočasné stavební platformy.
- Komerční a občanská infrastruktura: Nízkopodlažní komerční budovy, přístřešky pro auta, malé ocelové krajinné stavby a komunální podpůrné stavby.
Čtvercová trubka s uzavřeným průřezem se vyznačuje podobnými momenty setrvačnosti v obou směrech, čímž překonává inherentní slabost tradičních ocelových profilů s otevřeným průřezem (které typicky vykazují anizotropní pevnost). To zajišťuje, že schopnosti komprese, bočního posuvu a torzního odporu jsou současně maximalizovány. Konstruktéři jsou zbaveni potřeby provádět dodatečné výpočty pro obousměrné rozdíly zatížení, díky čemuž je produkt vhodný pro různé instalační polohy – včetně rámových sloupů a obvodových nosných podpěr – a účinně zjednodušuje celkové schéma návrhu konstrukce.
Under the premise of equivalent load-bearing capacity, the self-weight of the Square Hollow Structural Steel Column is significantly lower than that of H-beams or concrete columns. This not only reduces the cost of pouring foundations and alleviates the load on the underlying soil but also allows for the use of lighter hoisting equipment and reduces on-site labor costs. V důsledku toho je velmi vhodný pro malé až středně velké projekty lehkých ocelových konstrukcí s omezeným rozpočtem.
Konstrukční prvky jsou dokonale čtvercové a rovné, s plochými povrchy bez ostrých vyčnívajících hran, čímž je zajištěna výrazná vizuální jednotnost. Ať už jsou použity jako obnažené vnitřní nosné sloupy nebo jako exteriérové sloupy opláštěné dekorativními panely, bezproblémově se integrují do návrhu, vyvažují strukturální funkčnost s architektonickou estetikou, aby splnily estetické požadavky komerčních, rezidenčních a krajinářských projektů.
Hotové výrobky splňují přísné tovární standardy jak pro přímost, tak pro rovinnost čelní strany a dodávají se kompletní se standardizovanými předvrtanými otvory a zkosenými hranami. To zajišťuje vysokou toleranci chyb seřízení během montáže na místě, čímž se eliminuje potřeba, aby stavební personál prováděl časově náročné broušení nebo korekční práce. Dokonce i začínající posádky mohou rychle dokončit montážní úkoly, čímž hmatatelně urychlí celkový harmonogram výstavby.
Tailored to various operating environments—including dry indoor spaces, exposed outdoor areas, and humid coastal regions—we offer three distinct anti-corrosion solutions: paint coating, hot-dip galvanizing, and pre-galvanized steel strip treatment. Clients can make their selection freely based on their project budget and intended operating environment, ensuring long-term resistance against oxidation, rainwater corrosion, and wind pressure erosion, thereby extending the service life of the steel columns.
Udržujeme připravené zásoby různých standardních velikostí a zároveň nabízíme nestandardní služby přizpůsobení – včetně vlastních délek, specifických tlouštěk stěn, unikátně tvarovaných výřezů a specializovaného svařování ušních destiček – abychom splnili různé požadavky projektu. Menší velikosti jsou vhodné pro aplikace, jako jsou malé přístřešky a prefabrikované konstrukce, zatímco větší velikosti jsou schopny zvládnout požadavky na velké zatížení středních průmyslových závodů, čímž komplexně pokrývají potřeby nákupu napříč různými úrovněmi projektů.
Naše čtvercové duté ocelové sloupy jsou zpracovány pomocí CNC řezacího zařízení, aby bylo zajištěno přesné dimenzování desek a trubek. Přísně kontrolujeme kolmost čelních ploch, výsledkem čehož jsou hladké řezy bez otřepů bez problémů s vylamováním hran, čímž je zaručena přesnost vyrovnání konstrukčních prvků přímo od zdroje.
Každý sloup je rovnoměrně osazen zesílenou pevnou základovou deskou. Pro zajištění hustých a robustních svarů používáme obvodové svařování s plným průvarem. Tím se eliminují kvalitativní vady, jako je neúplné natavení nebo vměstky strusky, čímž se posílí strukturální stabilita spojení základny sloupu a základu a zabrání se oddělení základové desky v podmínkách velkého zatížení.
Přísně dodržujeme konstrukční plány a provádíme přesné postupy přizpůsobení – včetně vrtání spojovacích otvorů, přivařovacích uchycovacích nástavců a frézování koncových úkosů – se všemi parametry zpracování porovnávanými podle národních norem, abychom zajistili bezproblémové zarovnání mezi šrouby a deskami během montáže na místě.
V souladu se zadaným antikorozním plánem používáme kombinaci mechanického čištění a techniky tryskání k důkladnému odstranění okují a rzi z povrchu oceli. Bezprostředně po odstranění rzi naneseme vícevrstvý nátěrový systém – skládající se ze základních a vrchních nátěrů – nebo provedeme žárové zinkování, aby se předešlo sekundární korozi základního materiálu.
- Specifikace pro profily ocelové konstrukce uzavřené za studena: GB/T 6728
- Norma pro navrhování ocelových konstrukcí: GB 50017-2017
|
Materiál |
Mez kluzu |
Pevnost v tahu |
Prodloužení po zlomenině |
Nízkoteplotní dopadová energie |
|
Q235B |
≥235 MPa |
375~500MPa |
≥26 % |
≥27J |
|
Q355B |
≥355 MPa |
470~630MPa |
≥20 % |
≥34J |
- Standardní délky stran: 40 × 40 mm, 50 × 50 mm, 60 × 60 mm, 80 × 80 mm, 100 × 100 mm, 120 × 120 mm, 150 × 150 mm, 200 × 200 mm;
- Kompatibilní tloušťky stěny: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;
- Standardní délky: 2m–12m; podporuje vlastní řezání na jakýkoli specifikovaný rozsah délek bez minimálního prahu objednávky pro vlastní délky.
- Sectional Area: 1536 mm² (15.36 cm²)
- Teoretická jednotková hmotnost: 12,06 kg/m
- Konstrukční charakteristiky: Vyvážená obousměrná odolnost v ohybu a torzi; vynikající stabilita při axiálním stlačení; vhodné pro velkou většinu konstrukčních aplikací lehkých rámů.
- Structural Advantages: Features a closed box-section structure; nabízí vynikající odolnost proti bočnímu posunutí a kroucení ve srovnání s ocelovými profily s otevřeným průřezem, účinně zmírňuje boční tlak větru a vnější seismické síly.
- Design Thresholds: poměr štíhlosti součásti (λ) ≤ 150; tato hodnota splňuje kritické návrhové limity („červené čáry“) pro tenkostěnnou ocel v občanské výstavbě a pro středně velké průmyslové budovy, takže je vhodná pro návrhové normy různých nosných rámových sloupů.
- Rozměrová odchylka: Odchylky v délce strany a tloušťce stěny přísně dodržují limity předepsané národními normami pro ocelové profily tvářené za studena.
- Přesnost přímosti: Celková přímost konstrukčního prvku musí být ≤ 1/1000 jeho celkové délky, což účinně eliminuje problémy, jako je kroucení nebo zkosení.
- Požadavky na čelní plochy: Řezané čelní plochy jsou udržovány tak, aby byly dokonale rovné a kolmé – bez naklánění nebo promáčknutí – čímž je zajištěno přesné lícování během instalace.
- Nástřik nástřikem: Vyznačuje se dvouvrstvou aplikací základního a vrchního nátěru s kontrolovanou tloušťkou suchého filmu 80–120 μm. Tato možnost se ideálně hodí pro suché vnitřní prostředí a nabízí optimální rovnováhu mezi výkonem a hospodárností.
- Žárové zinkování: Může se pochlubit tloušťkou zinkového povlaku ≥ 65 μm, což poskytuje maximální odolnost proti oxidaci a korozi. Ve venkovních podmínkách tato úprava zajišťuje životnost 8 až 15 let.
- Předgalvanizovaná pásová čtvercová trubka: Samotný základní materiál je opatřen předem aplikovaným zinkovým povlakem, který nabízí stabilní, základní vlastnosti proti korozi. Díky tomu je cenově výhodnou volbou pro jednoduché projekty ocelových konstrukcí s nízkou tloušťkou.
Naše čtvercové duté ocelové sloupy jsou navrženy tak, aby dlouhodobě stabilně fungovaly v teplotním rozsahu -20 °C až +60 °C. Jsou přirozeně odolné vůči seismickým silám a tlaku větru, zůstávají neovlivněné extrémně vysokými nebo nízkými teplotami. Tyto sloupy jsou vhodné pro nasazení v široké škále prostředí, včetně uzavřených vnitřních prostor, venkovních venkovních prostředí a vlhkých pobřežních oblastí.
Jako ostřílený domácí výrobce čtvercových dutých ocelových sloupů provozuje HAISHENG pět nejmodernějších inteligentních výrobních základen rozmístěných v Tianjinu, Fujian, Shandong a Hubei. Nezávisle řídíme celý životní cyklus výroby – od řezání, svařování a hloubkového zpracování až po antikorozní úpravu – a zajišťujeme tak přímý dodavatelský řetězec přímo k zákazníkovi bez zprostředkovatelských přirážek. Ať už jde o malosériové nákupy nebo velkoobjemové vývozy kontejnerů, nabízíme kupujícím skutečné, nejnižší ceny ze závodu, a tím umožňujeme účinnou kontrolu nad rozpočty na pořízení projektu.
Zavedli jsme komplexní mechanismus kontroly kvality od začátku do konce, který zahrnuje celý proces – od příjmu surovin až po expedici hotových výrobků. Suroviny jsou individuálně ověřovány podle jejich materiálových certifikátů; během výrobní fáze provádíme namátkové kontroly rozměrů a provádíme nedestruktivní zkoušky svarů; nakonec všechny hotové výrobky procházejí jednotnými kontrolami k ověření přímosti a tloušťky antikorozního nátěru. Všechny produkty přísně dodržují národní normy GB/T 6728 a GB 50017-2017. Důsledně odstraňujeme problémy s kvalitou, jako je deformace, špatné svařování a koroze, a tím pomáháme klientům vyhnout se – u zdroje – problémům, jako jsou přepracování instalace na místě a neprovedení inspekcí akceptace projektu.
Na rozdíl od typických dodavatelů jednotlivých produktů můžeme provádět nestandardní řezání, zakázkové děrování, svařování ušních plechů a specializované antikorozní úpravy na základě konstrukčních výkresů. Dodáváme standardní čtvercové sloupy z dutých profilů – ideální pro přístřešky, sklady a jednoduché konstrukční projekty – a zároveň nabízíme zakázkové robustní sloupy se skříňovými profily, které splňují požadavky složitých projektů, jako jsou středně velké továrny a výškové pomocné ocelové konstrukce. To poskytuje komplexní řešení, které uspokojí jak standardizované zadávání zakázek, tak potřeby přizpůsobení na míru.
S dlouholetými hlubokými odbornými znalostmi v exportním průmyslu ocelových konstrukcí udržujeme specializovaný zámořský projektový tým dobře obeznámený se standardy inženýrského zadávání zakázek v regionech včetně jihovýchodní Asie, Střední Asie, Afriky a Jižní Ameriky. Poskytujeme kompletní dokumentaci k celnímu odbavení, osvědčení o kontrole kvality a materiálové zprávy. Podporujeme přizpůsobené exportní balení a využíváme stabilní přeshraniční logistické kanály a zároveň nabízíme vícejazyčnou technickou podporu pro zjednodušení procesu nákupu a dodávek pro naše mezinárodní klienty.
Předprodejní služby zahrnují pomoc s výběrem specifikace a přizpůsobením zatížení; během prodejního procesu poskytujeme aktuální informace o výrobě a stavu expedice v reálném čase; a po prodeji nabízíme bezplatné pokyny k instalaci a podporu při odstraňování problémů. V případě jakýchkoli problémů s kvalitou souvisejících s produktem samotným poskytujeme záruční a servisní služby. Furthermore, we offer long-term technical support to our partners, including assistance with structural modifications and component replacements.
1. Otázka: Jak si mohu vybrat mezi čtyřhrannými ocelovými sloupy s dutým průřezem a ocelovými sloupy s nosníkem H?
Odpověď: Čtvercové duté ocelové sloupy rozkládají zatížení rovnoměrně ve dvou směrech, mají čistý estetický vzhled, jsou lehčí a nabízejí vynikající nákladovou efektivitu. Nejlépe se hodí pro lehké až středně velké továrny, sklady, venkovní přístřešky, přístřešky pro auta, prefabrikované modulové budovy a nízkopodlažní občanské stavby. Sloupy s H nosníky jsou naopak vhodnější pro výškové, velkorozponové a těžké průmyslové budovy. Klienti si mohou flexibilně vybírat na základě konkrétních požadavků na zatížení a rozpočtových omezení.
2. Otázka: Jak si mám vybrat mezi jakostí oceli Q235B a Q355B?
Odpověď: Materiál Q235B nabízí nižší náklady a vynikající houževnatost, takže je plně dostačující pro projekty s nízkou zátěží, jako jsou přístřešky, prefabrikovaná pouzdra a malé sklady. Q355B je vysoce pevný materiál s vynikajícími kompresními a nosnými schopnostmi, díky čemuž je vhodný pro středně velké projekty ocelových konstrukcí zahrnujících těžké průmyslové závody, venkovní oblasti vystavené vysokému tlaku větru a pobřežní oblasti náchylné ke korozi.
3. Otázka: Které antikorozní procesy jsou nejvhodnější pro konkrétní scénáře použití? Jaká je záruční doba?
Odpověď: Pro suché vnitřní prostředí se doporučuje nanášení stříkáním, protože nabízí nejlepší nákladovou efektivitu. For standard outdoor conditions, hot-dip galvanizing is the preferred choice, providing a service life of 8 to 15 years. Pro jednoduché, dočasné konstrukce jsou schůdnou možností čtvercové trubky vyrobené z pozinkované pásové oceli. Under normal operating conditions—and barring man-made damage—spray-coated products carry a warranty of 1 to 3 years, while hot-dip galvanized products come with a warranty of 5 to 8 years.
