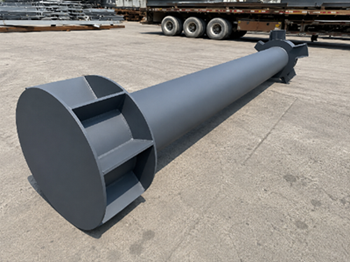

Kulatý ocelový sloup

Kruhové ocelové sloupy jsou svislé nosné konstrukční prvky složené převážně z kruhových dutých ocelových trubek. Ve strojírenských aplikacích odolávají především axiálnímu tlaku a zároveň odolávají ohybovým momentům, torzním momentům a dalším kombinovaným zatížením v závislosti na konstrukční konfiguraci. Tyto sloupy mohou být vyrobeny pomocí bezešvých nebo svařovaných kruhových ocelových trubek; specifické parametry, jako je průměr trubky, tloušťka stěny, jakost materiálu a detaily připojení – jsou určeny na základě návrhového zatížení, rozpětí, výšky budovy, podmínek instalace a provozního prostředí. Nabídka produktů přesahuje samotné trubkové těleso a zahrnuje komplexní systém součástí, jako jsou základní desky, krycí desky, výztuhy, konzoly, styčníkové desky, příruby, spojovací desky, vysokopevnostní šrouby a zvedací zařízení.

Zakázkové inženýrství v kombinaci s kompletními konfiguracemi připojení pro splnění různorodých potřeb projektů ocelových konstrukcí：

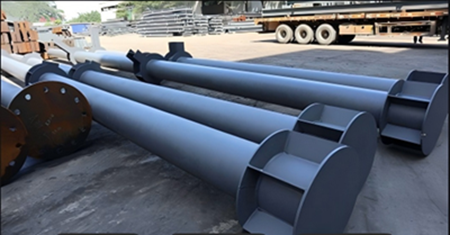

Kruhové ocelové sloupy jsou vyráběny na konkrétní délky a detaily připojení na základě konstrukčních konstrukčních výkresů. Systém se skládá z hlavního trubkového tělesa, připojení horního a spodního konce, spojovacího příslušenství a pomocných komponent, uspořádaných do pěti modulů: tělo sloupu, rozhraní základna/základ sloupu, připojení víka sloupu, připojení nosníku ke sloupu a pomocné příslušenství. Specifikace jsou typicky označeny jako φD×t×L, kde D představuje vnější průměr, t tloušťku stěny a L délku součásti (např. φ219×8×6000 označuje vnější průměr 219 mm, tloušťku stěny 8 mm a délku 6000 mm). Standardní vnější průměry zahrnují φ89, 114, 165, 219, 273, 325, 426, 530, 630 a větší velikosti, s tloušťkou stěn volitelnou na základě požadavků projektu.

U extra dlouhých sloupů lze použít segmentovou výrobu pro přizpůsobení se přepravním, zdvihacím a konstrukčním omezením na místě, se spojeními vytvořenými prostřednictvím přírub nebo svařovaných spojů. Základy sloupů mohou být opatřeny základovými deskami, kotevními šrouby, podložkami a vyrovnávacími prvky v závislosti na typu základu; vrcholy sloupů mohou být vybaveny krycími deskami, připojovacími úchyty nebo přírubami; a spoje mezi nosníky a sloupy mohou zahrnovat konzoly, styčníkové desky, spojovací desky nebo svorky – jak je uvedeno na výkresech – pro připojení trubkového sloupu k horním konstrukcím, jako jsou ocelové nosníky, příhradové nosníky nebo prostorové rámy.

Klíčové výhody a prodejní místa kruhových ocelových konstrukčních sloupů:

1. Vyvážené rozložení zatížení, zvýšená strukturální stabilita

Kruhový průřez zajišťuje rovnoměrné rozložení zatížení ve všech směrech, takže je ideální pro axiální kompresi a vícesměrné zatížení.

2. Elegantní vzhled, estetický vzhled

Hladký, zakřivený profil nabízí sofistikovaný vzhled, vyvažuje nosnost konstrukce s celkovou architektonickou estetikou.

3. Nízká odolnost proti větru, vhodné pro venkovní projekty

Kruhový profil minimalizuje odpor větru, takže je vhodný pro venkovní konstrukce, jako jsou přístřešky, pergoly a stadiony.

4. Dutá konstrukce, pohodlná přeprava a zvedání

Optimalizuje rovnováhu mezi nosností a vlastní hmotností a zároveň splňuje požadavky na design, usnadňuje přepravu, zvedání a instalaci na místě.

5. Všestranné antikorozní možnosti pro složitá prostředí

Podporuje různé antikorozní úpravy – jako je stříkání a žárové zinkování – což umožňuje řešení přizpůsobená konkrétním prostředím, jako je vlhké nebo venkovní prostředí.

6. Přizpůsobení na základě výkresů, flexibilní přizpůsobení projektu

Přizpůsobitelné specifikace – včetně vnějšího průměru, tloušťky stěny, délky, spojovacích desek, základních desek a vložených dílů – splňují různé potřeby projektů ocelových konstrukcí.

Standardizovaný pracovní postup zpracování zajišťující kvalitu hotových kulatých ocelových sloupů:

Kruhové ocelové sloupy jsou konstrukční prvky vyrobené na zakázku; jejich kvalita závisí nejen na surovém ocelovém materiálu, ale také na kritických fázích zpracování, jako je řezání, válcování, svařování, rovnání, montáž spojů a antikorozní úprava.

Mezi klíčové kroky výroby a zpracování patří:

Kontrola surovin → Uspořádání a řezání → Válcování a tvarování → Svařování těla sloupů → Kontrola svarů → Zaoblování a rovnání → Zpracování konců a úkosů → ​​Montáž základových desek, horních desek a spojů → Svařování spojů → Řezání otvorů a konečné vyrovnání → Odstraňování rzi a antikorozní úprava → Finální kontrola, označování, balení a expedice.

Bezešvé kruhové sloupy se vyrábějí dalším zpracováním hotových bezešvých ocelových trubek. Svařované kruhové sloupy zahrnují další kroky – jako je řezání ocelového plechu, válcování a podélné svařování – díky čemuž jsou zvláště vhodné pro projekty vyžadující velké průměry, silné stěny nebo nestandardní rozměry.

Po svařování se provádí nedestruktivní testování (NDT) příslušných svarů podle konstrukčních specifikací; hotový komponent prochází výstupní kontrolou, která zahrnuje rozměrovou přesnost, kvalitu svaru a neporušenost antikorozního povlaku. Třídy svarů, kontrolní poměry a akceptační kritéria pro různé projekty budou určeny v souladu s konstrukčními dokumenty a platnými normami.

Primární oblasti použití pro sloupy z kruhových ocelových trubek:

Budovy s ocelovou konstrukcí:

Vertikální nosné prvky pro průmyslové závody, sklady a prefabrikované ocelové konstrukce.

Velká místa:

Ocelové sloupy a nosné konstrukce pro stadiony, výstaviště, velkorozponové budovy, dopravní terminály atd.

Přístřešky a chodníky:

Vstupní přístřešky budov, ocelové chodníky, spojovací chodby a související podpůrné konstrukce.

Krajinná architektura:

Krajinářské pergoly, dekorativní sloupy, fasády budov a další projekty vyžadující rovnováhu strukturální integrity a estetického designu.

Komunální a dopravní inženýrství:

Použitelné pro komunální stavby, stavby související s mosty, sloupky zábradlí atd. na základě inženýrského návrhu.

Specializované projekty ocelových konstrukcí:

U projektů zahrnujících vysoké výšky, dlouhá rozpětí, vícesměrná připojení nebo složité spoje lze specifikace kruhových trubkových sloupů a detailní návrh připojení určit pomocí strukturální analýzy. Rozsah použití uvedený v originální produktové dokumentaci zahrnuje průmyslové závody, mosty, areály, komunální zařízení, terénní úpravy a montované budovy.

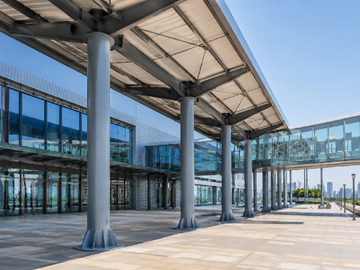

Případová studie: Kulaté ocelové trubkové sloupy pro vstupní přístřešek a spojovací chodbu výstaviště:

Moderní výstaviště využívá u vchodu ocelový přístřešek s dlouhým rozpětím, napojený na chodbový systém budovy. Projekt vyžadoval vertikální podporu pro přístřešek a chodby a zároveň vyžadoval vysoké standardy pro architektonickou estetiku, cirkulační prostor a celkový vizuální dopad; následně byly jako primární nosné prvky zvoleny kruhové sloupy z ocelových trubek.

Kruhové trubkové sloupy se vyznačují čistým, aerodynamickým profilem, který vytváří soudržný architektonický jazyk spolu se skleněnými stěnami a moderní ocelovou střešní konstrukcí. Konstrukčně jsou sloupy ukotveny k základu pomocí základových desek a výztužných prvků, přičemž jejich horní části navazují na ocelové nosníky a střešní konstrukci a tvoří tak kompletní nosný systém pro přístřešek.

FAQ

Otázka: Lze je přizpůsobit?

Ano. Kolony s kruhovými trubkami lze přizpůsobit na základě technických výkresů týkajících se vnějšího průměru, tloušťky stěny, délky, materiálu a typu připojení. Poskytujeme také podpůrnou výrobu pro základní desky, horní desky, výztužné desky, spojovací desky, konzoly, příruby, zapuštěné díly atd. U výjimečně dlouhých součástí lze výrobu provádět po částech – v závislosti na požadavcích na přepravu a instalaci – se spoji provedenými pomocí přírub nebo svařováním.

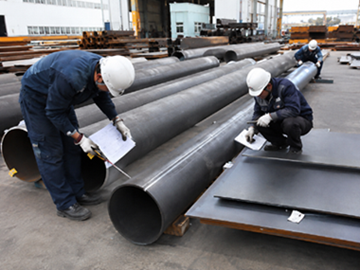

Otázka: Jak je zajištěna stálá kvalita?

Výrobní proces zahrnuje fáze, jako je kontrola surovin, řezání, svařování, zaoblení a rovnání, montáž spojů, vrtání otvorů, antikorozní úprava a kontrola finálního výrobku. Nedestruktivní testování (NDT) se provádí po svařování v souladu s konstrukčními specifikacemi. Ve fázi hotového výrobku se ověřuje rozměrová přesnost, kvalita svaru a antikorozní povlaky; komponenty jsou poté před uložením do skladu nebo odesláním označeny.

Otázka: Je doprava spolehlivá?

Kruhové ocelové sloupy mohou být vyrobeny v sekcích na základě délky a podmínek projektu, s využitím přírubových nebo svařovaných spojů. Hotové komponenty jsou označeny, zkontrolovány a zabaleny pro přepravu, což usnadňuje manipulaci s extra dlouhými komponenty.
