Jak může kruhový dutý ocelový trubkový sloup zlepšit konstrukční výkon a efektivitu konstrukce

HAISHENGposkytuje inženýrskéKruhový sloup z dutých ocelových trubekřešení pro ocelové budovy, průmyslová zařízení, stadiony, chodníky, mosty, přístřešky a prefabrikované konstrukce. Tyto sloupy jsou vyrobeny z konstrukční oceli Q235B nebo Q355B a kombinují kruhový nosný profil s flexibilním připojením a možností ochrany proti korozi pro náročné konstrukční aplikace.

Kruhový dutý ocelový trubkový sloup je svislý konstrukční prvek určený k přenosu zatížení z nástavby na její základ. Jeho dutý kruhový průřez poskytuje vyvážené rozložení zatížení, silný výkon v axiální kompresi, torzní odolnost a relativně nízký odpor větru. V závislosti na požadavcích projektu mohou být sloupy vyrobeny z bezešvých nebo svařovaných ocelových trubek a přizpůsobeny základními deskami, výztuhami, spojovacími deskami, přírubami, zvedacím příslušenstvím a ochrannými povlaky. Tento článek vysvětluje jejich konstrukci, klíčové specifikace, výrobní proces, výhody, aplikace a úvahy při výběru.

Obsah

1. Co je kruhový dutý ocelový trubkový sloup?
2. Jak se konfiguruje kruhový dutý sloup z ocelové trubky?
3. Jaké jsou hlavní strukturální výhody?
4. Jaké specifikace by měli kupující hodnotit?
5. Jak se vyrábí kruhové duté ocelové trubkové sloupy?
6. Kde se používají kruhové duté ocelové trubkové sloupy?
7. Jak se to srovnává s jinými ocelovými sloupy?
8. Jak by měli kupující vybrat správný sloupec?
9. Často kladené otázky
10. Proč spolupracovat s profesionálním výrobcem?

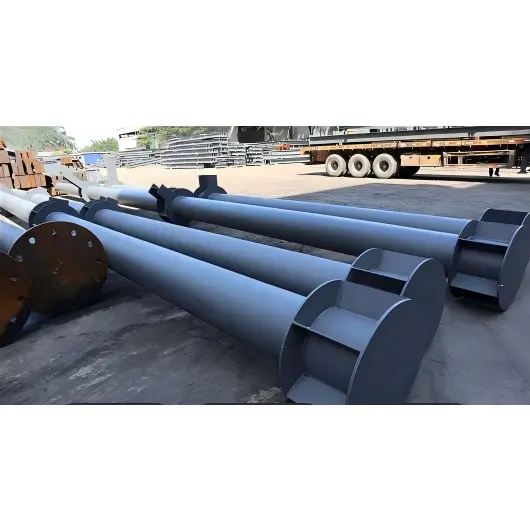

Co je kruhový dutý ocelový trubkový sloup?

Kruhový dutý ocelový trubkový sloup je vertikální nosný konstrukční prvek s dutým válcovým průřezem. Běžně se vyrábí z uhlíkové konstrukční oceli nebo nízkolegované oceli a může být vyrobena buď jako bezešvá trubka nebo jako válcovaná a svařovaná trubka.

Na rozdíl od masivního ocelového sloupu dutá konfigurace snižuje zbytečný materiál při zachování silného konstrukčního profilu. Kruhová geometrie rozděluje napětí po obvodu a poskytuje stálý odpor bez ohledu na směr zatížení. Díky tomu je tento návrh zvláště užitečný tam, kde na sloupy může docházet ke kombinovanému osovému tlaku, ohybu, kroucení, zatížení větrem nebo excentrickým silám.

Typická specifikace je vyjádřena jakoφD × t × Lkde D představuje vnější průměr, t představuje tloušťku stěny a L představuje délku kolony. Například φ219 × 8 × 6000 označuje vnější průměr 219 mm, tloušťku stěny 8 mm a délku 6 m.

Jak se konfiguruje kruhový dutý sloup z ocelové trubky?

Konstrukční trubkový sloup je více než ocelová trubka. U mnoha projektů zahrnuje kompletní sestava spojovací a výztužné komponenty, které umožňují integraci sloupu se základy, nosníky, střešními systémy a dalšími konstrukčními prvky.

• Tělo sloupce:Primární kruhová ocelová trubka vybraná podle průměru, tloušťky stěny, délky, třídy materiálu a konstrukčního zatížení.
• Základní deska:Svařovaná ocelová deska, která přenáší zatížení sloupu na základ pomocí kotevních šroubů.
• Výztužné desky nebo kroužky:Výztuž se používá tam, kde je požadováno vyšší zatížení nebo lokální odolnost proti vzpěru.
• Horní deska nebo příruba:Poskytuje spojovací bod pro nosníky, vazníky, horní sloupy nebo jiné konstrukční součásti.
• Spojovací desky a konzoly:Usnadněte připojení paprsku ke sloupu nebo potrubí k potrubí.
• Vysokopevnostní šrouby:Používá se pro šroubové konstrukční spoje tam, kde je to určeno konstrukčním návrhem.
• Ochranný nátěr:Systémy základního nátěru, mezinátěru a vrchního nátěru nebo galvanizace lze aplikovat podle podmínek prostředí.

U extra dlouhých konstrukcí lze jednotlivé sekce také spojovat pomocí svařovaných, přírubových nebo jiných konfigurací spojů.

Jaké jsou hlavní strukturální výhody?

Vyvážené rozložení zátěže

Kruhový průřez nemá konvenční silnou a slabou osu. Jeho geometrie rozděluje napětí kolem trubky, takže je vhodná pro konstrukce vystavené zatížení z různých směrů.

Silná komprese a torzní výkon

Trubkové sloupy jsou často vybírány pro aplikace vyžadující značnou axiální únosnost a odolnost vůči torzním účinkům. Uzavřená dutá sekce také poskytuje užitečnou konstrukční účinnost tam, kde je důležitá stabilita a vícesměrné zatížení.

Snížená expozice větru

Aerodynamický válcový profil může snížit aerodynamický odpor ve srovnání s hranatými konstrukčními profily. Tato vlastnost může být cenná pro exponované sloupy v baldachýnech, ochozech, věžích, konstrukcích stadionů a dalších venkovních instalacích.

Efektivní instalace

Ve srovnání s některými těžšími konstrukčními alternativami mohou duté ocelové sloupy nabídnout efektivní poměr pevnosti a hmotnosti. Tovární výroba základových desek, spojovacích součástí, otvorů a ochranných nátěrů může také snížit množství zpracování potřebného na staveništi.

Architektonická flexibilita

Hladký válcový vzhled funguje dobře, když jsou konstrukční součásti záměrně viditelné. Kruhové sloupy proto mohou kombinovat strukturální a architektonické funkce v komerčních budovách, veřejných zařízeních, krajinných strukturách a moderních průmyslových projektech.

Jaké specifikace by měli kupující hodnotit?

Výběr konstrukčního sloupu by měl začít technickými požadavky spíše než prostým výběrem průměru potrubí. Druh materiálu, tloušťka stěny, délka, konfigurace připojení, podmínky zatížení, výrobní tolerance a korozní prostředí – to vše ovlivňuje konečnou specifikaci.

Například informace o produktu společnosti HAISHENG identifikují Q235B a Q355B jako běžné druhy materiálů a poskytují rozměry potrubí ve formátu φD × t × L. Skutečné konstrukční rozměry by měly být vždy stanoveny z projektových výpočtů a platných konstrukčních norem.

Jak se vyrábí kruhové duté ocelové trubkové sloupy?

Profesionální výroba přemění ocelovou trubku nebo desku na hotovou konstrukční sestavu připravenou k přepravě a instalaci. Řízený výrobní proces pomáhá udržovat rozměrovou přesnost, kvalitu svaru, přímost a ochranu povrchu.

1. Kontrola surovin:Kontroluje se jakost oceli, rozměry, stav povrchu a příslušná materiálová dokumentace.
2. Řezání:Trubky nebo ocelové plechy se řežou podle požadované délky sloupu a výrobních výkresů.
3. Formování:Velkoprůměrové svařované sloupy lze vyrábět válcováním ocelového plechu do válcového tvaru a následným svařováním.
4. Závěrečná příprava:Konce sloupů mohou být opracovány nebo zkoseny pro dosažení požadované geometrie spoje.
5. Sestava komponent:Základové desky, horní desky, výztuhy, konzoly, příruby a spojovací desky jsou umístěny podle technických výkresů.
6. Svařování:Komponenty jsou svařovány pomocí vhodných výrobních postupů, s nedestruktivním testováním, kde je to požadováno.
7. Narovnání a korekce:Deformace svaru a přímost sloupu jsou kontrolovány a v případě potřeby korigovány.
8. Zpracování otvorů:Otvory pro šrouby a užitkové otvory jsou vyvrtány nebo zpracovány na určené rozměry a umístění.
9. Povrchová úprava:Rez a okují lze před aplikací základního a ochranného nátěru odstranit otryskáním.
10. Závěrečná kontrola:Rozměry, spoje, svary, stav povlaku, značení a balení jsou před odesláním zkontrolovány.

U velkoprůměrových sloupů poskytuje svařovaná konstrukce větší flexibilitu v průměru a tloušťce stěny. Bezešvé potrubní sloupy mohou být užitečné tam, kde jsou preferovány bezešvé konstrukce a specifické rozměrové požadavky.

Kde se používají kruhové duté ocelové trubkové sloupy?

Kombinace konstrukčního výkonu a čisté válcové geometrie umožňuje těmto sloupům sloužit pro inženýrské i architektonické účely.

• Průmyslové závody:Používá se jako vertikální konstrukční podpěry v továrnách a výrobních zařízeních.
• Stadiony a velká místa:Vhodné pro konstrukce, kde je důležité vícesměrné zatížení a architektonický vzhled.
• Chodníky a přístřešky:Hladký profil poskytuje praktické řešení pro exponované venkovní podpěry.
• Montované stavby:Továrně vyrobené komponenty mohou zjednodušit montáž a zlepšit koordinaci konstrukce.
• Mosty a městské stavby:Použitelné pro vybraná mola, nosné prvky, sloupky zábradlí a související konstrukce.
• Krajinná architektura:Válcové sloupy mohou poskytnout konstrukční podporu při zachování čistého vizuálního vzhledu.
• Výškové konstrukce:Větší členy CHS lze konstruovat pro značná vertikální a kombinovaná zatížení.

Jak se to srovnává s jinými ocelovými sloupy?

Různé konstrukční profily slouží různým inženýrským účelům. Kruhový dutý profil by proto měl být hodnocen podle požadavků projektu spíše než jako univerzální náhrada za H-profil nebo čtvercové/obdélníkové duté profily.

Příslušná část závisí na konstrukčních výpočtech, požadavcích na připojení, podmínkách výroby, dostupnosti materiálu, rozpočtu projektu a příslušných stavebních normách.

Jak by měli kupující vybrat správný sloupec?

Pro nákupní týmy, inženýry, dodavatele a výrobce ocelových konstrukcí může jasná technická specifikace výrazně snížit komunikační problémy a zpoždění nabídek.

1. Definujte návrhová zatížení:Uveďte axiální zatížení, ohybové momenty, torzní účinky, zatížení větrem, seismické podmínky a další relevantní informace o návrhu.
2. Potvrďte rozměry:Zadejte vnější průměr, tloušťku stěny, délku a požadované rozměrové tolerance.
3. Vyberte jakost materiálu:Q235B a Q355B jsou běžné volby, zatímco finální třída by měla splňovat požadavky na projektový návrh.
4. Určete podrobnosti připojení:Uveďte rozměry základní desky, uspořádání kotevních šroubů, požadavky na příruby, místa připojení nosníků a detaily výztuh.
5. Zvažte životní prostředí:Venkovní, vlhké, pobřežní nebo chemicky agresivní prostředí může vyžadovat zvýšenou ochranu proti korozi.
6. Potvrďte požadavky na kontrolu:Prodiskutujte kontrolu rozměrů, kontrolu svarů, nedestruktivní testování, tloušťku povlaku a dokumentaci před výrobou.
7. Plán logistiky:Zvažte délku kolony, přepravní omezení, zvedací body, segmentaci, balení a pořadí instalace.

Podrobný výkres nebo balíček specifikací umožňuje výrobci určit nejvhodnější výrobní trasu a konfiguraci připojení. Kupující si také mohou prohlédnout konstrukční ocelové součásti, aby pochopili, jak se sloupy integrují s jinými vyrobenými ocelovými prvky.

Často kladené otázky

Jaké materiály se běžně používají pro kruhové sloupy z dutých ocelových trubek?

Pro tyto sloupy jsou běžně specifikovány konstrukční oceli Q235B a Q355B. Konečný materiál by měl být vybrán podle konstrukčních výpočtů, platných norem, podmínek prostředí a požadavků projektu.

Jaký je rozdíl mezi bezešvými a svařovanými trubkovými sloupy?

Bezešvé sloupy jsou vyrobeny z bezešvé ocelové trubky a nemají podélný svar. Svařované sloupy jsou tvořeny ocelovým plechem a spojovány svařováním. Svařovaná konstrukce poskytuje větší flexibilitu pro velké průměry a přizpůsobené tloušťky stěn, zatímco bezešvé trubky mohou být výhodné pro specifické požadavky na průměr a strukturu.

Lze kruhový dutý ocelový trubkový sloup přizpůsobit?

Ano. V závislosti na výrobních možnostech a technických požadavcích lze upravit průměr, tloušťku stěny, délku, základní desky, horní připojení, výztuhy, spojovací desky, otvory pro šrouby, zvedací oka, konfigurace spojů a povrchové úpravy.

Jak se řeší ochrana proti korozi?

Běžné možnosti zahrnují tryskání následované základním, středním a vrchním nátěrem. Pro vhodné aplikace lze také zvážit žárové zinkování, zejména tam, kde je vyžadována zvýšená ochrana proti korozi.

Jsou kruhové potrubní sloupy vhodné pro venkovní konstrukce?

Mohou být použity ve venkovních aplikacích, jako jsou přístřešky, chodníky, krajinné stavby, komunální zařízení a další exponované ocelové systémy, pokud jsou náležitě specifikovány rozměry sloupů, konstrukční návrh, připojení a systém ochrany proti korozi.

Jaké informace by měly být poskytnuty při žádosti o cenovou nabídku?

Užitečné informace zahrnují množství, jakost oceli, vnější průměr, tloušťku stěny, délku, spojovací výkresy, detaily základní desky, požadavky na povrchovou úpravu, kontrolní normy, místo určení a očekávaný harmonogram dodávek. Konstrukční výkresy jsou zvláště užitečné pro zakázkové projekty.

Proč spolupracovat s profesionálním výrobcem?

Konstrukční sloup musí fungovat jako součást kompletního nosného systému, takže výběr produktu by měl zahrnovat více než jen porovnávání cen trubek. Přesnost výroby, kvalita svařování, detaily připojení, povrchová ochrana, kontrolní postupy, balení a koordinace dodávek, to vše ovlivňuje konečný výsledek projektu.

HAISHENG dodává kruhové duté ocelové trubkové sloupy z konstrukční oceli Q235B nebo Q355B a podporuje výrobní konfigurace včetně základových desek, výztuh, spojovacích desek, vysokopevnostních šroubů a ochranných povlaků. Pro specifické požadavky projektu mohou kupující poskytnout výkresy, rozměry, informace o zatížení, množství a podmínky aplikace, aby bylo možné vyhodnotit vhodnou konfiguraci sloupu.

Plánujete projekt ocelové konstrukce nebo získáváte zakázkové konstrukční sloupy?Sdílejte své výkresy a technické požadavky s HAISHENG ještě dnes. Pro výběr materiálu, podrobnosti o výrobě, konfigurace připojení, podporu nabídek a plánování dodávek,kontaktujte násprodiskutovat svůj projekt s týmem HAISHENG.
