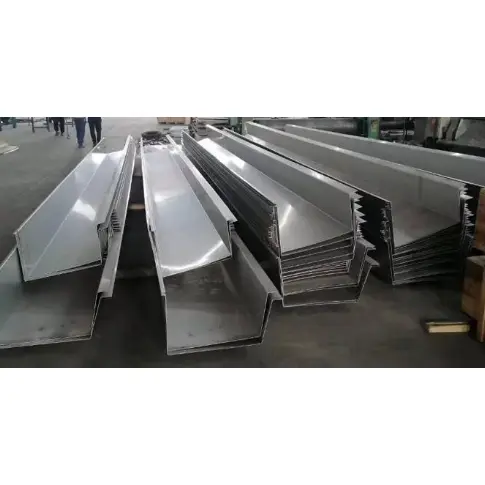

Ocelový střešní okapový systém pro budovy

Systém ocelových střešních žlabů pro budovy se skládá z odvodňovacích žlabů umístěných u okapu, které shromažďují dešťovou vodu z ocelových panelů s barevným nátěrem střechy a odvádějí ji ven pomocí svodů. Jsou nezbytnými součástmi odvodňovacích systémů pro lehké ocelové průmyslové závody, prostorové rámy a síťované skořepinové střechy. Dostupné typy zahrnují továrně dokončené ocelové žlaby s barevným povlakem, žlaby z nerezové oceli a žlaby vytvořené na místě z pozinkovaných ocelových plechů; jsou zajištěny k okapovým vedlejším vaznicím nebo ocelovým konzolovým nosníkům.

Přehled konfigurace systému

1. Tělo hlavního žlabu

1) Ocelový okap s barevným povlakem: Používá stejný základní materiál potažený slitinou Al-Zn (AZ150/AZ275) jako střecha; tloušťka 0,6–1,0 mm; standardní šířky otvoru 200/250/300 mm; mainstreamová volba pro vnitrozemské průmyslové závody.

2) 304 Nerezový okap: Tloušťka 0,7–1,2 mm; určeno pro pobřežní oblasti a prostředí s rizikem chemické koroze.

3) Žlab z pozinkované oceli tvarovaný na místě: 1,2–2,0 mm žárově zinkovaný plech ohýbaný na místě; vhodné pro prostorové rámy s dlouhým rozpětím a extra dlouhé okapy.

2. Nosné a upevňovací součásti

Držáky okapových žlabů (žárově pozinkované ploché tyče nebo úhelníky): Rozmístěné v rozestupech 600–800 mm; připevněné k okapovým konzolovým vaznicím C průřezu;

Vaznice okapové hrany a konzolové nosníky: Podepření zatížení okapu.

3. Příslušenství pro spáry a hydroizolace

Spojovací krytky a koncové desky (pro utěsnění konců žlabů);

Butylová vodotěsná těsnicí páska, strukturální tmel odolný proti povětrnostním vlivům a slepé nýty;

Dilatační spáry: Instalují se přibližně každých 12 metrů u extra dlouhých žlabů pro přizpůsobení tepelné roztažnosti a smršťování.

4. Součásti systému svodů

1) Zásobník na dešťovou vodu: Přivařený nebo nacvaknutý ke dnu žlabu pro odvádění dešťové vody;

2) Svod: PVC trubka / galvanizovaná ocelová trubka / barevně lakovaná ocelová kruhová trubka (průměry φ110, φ160);

3) Trubkové spony, kolena, sběrné násypky a přízemní vypouštěcí kolena.

5. Příslušenství pro konečnou úpravu hran střechy

Okapové lemování, lemování okapového lemu, lemování nástavce střešního panelu (waterstop) a lemování konce štítu; ty zabraňují zpětnému proudění dešťové vody pod okap.

6. Pomocné materiály

Izolace (aplikovaná na vnější stranu okapů v chladných oblastech, aby se zabránilo zamrzání) a parotěsná páska.

Společná konfigurační schémata

1. Standardní vnitrozemská továrna: ocelový okap AZ150 s barevným povlakem + pozinkované konzoly + svod PVC110 + butylový tmel

2. Deštivá továrna na břehu řeky: AZ275 (vysoký zinek) ocelový okap s barevným povlakem + pozinkované kování + dodatečné dilatační spáry

3. Střecha prostorového rámu pro pobřežní / chemické závody: okap z nerezové oceli 304 + systém svodů z nerezové oceli + vnější izolace pro ochranu před mrazem

Antikorozní konfigurace

1. Barevně lakovaný ocelový střešní okapový systém pro budovy: AZ150 pro vnitrozemské oblasti, AZ275 pro pobřežní oblasti;

2. Nerezová ocel: Třída 304; konzoly jsou rovnoměrně žárově zinkovány (tloušťka povlaku ≥80μm).

Jaké jsou hlavní výhody?

I. Lehký; nezvyšuje zatížení hlavní ocelové konstrukce

Ocelové nebo nerezové žlaby s barevným povlakem jsou vyrobeny z tenkého materiálu a váží mnohem méně než okapové žlaby z litého betonu. Mohou být připevněny přímo k okapovým vaznicím bez potřeby větších ocelových sloupů nebo prstencových nosníků, čímž se šetří náklady na hlavní ocelovou konstrukci. Jsou vhodné pro různé ocelové střešní systémy s dlouhým rozpětím, včetně portálových pevných rámů, prostorových rámů a síťovaných skořepin.

II. Rychlá výstavba, suchá montáž a krátká doba trvání projektu

Továrně hotové segmenty okapů se montují na místě pomocí nýtů a utěsněných spojů, což eliminuje mokré procesy, jako je bednění, lití a omítání. Rychlá segmentová montáž extra dlouhých okapů výrazně zkracuje fázi dokončení střechy, zatímco betonové žlaby vyžadují dlouhé doby zrání a jsou vysoce závislé na počasí.

III. Vynikající integrita hydroizolace a nízké riziko úniku

1. Panely jsou tvarovány integrovaným ohýbáním, které zajišťuje, že v těle panelu nejsou žádné švy; Spoje mají trojitý hydroizolační systém: butylová těsnící páska, tmel odolný vůči povětrnostním vlivům a nýty.

2. Integrované dilatační spáry se přizpůsobují tepelné roztažnosti a smršťování a zabraňují vzniku trhlin a netěsností v dlouhých okapových žlabech způsobených tepelným namáháním; betonové žlaby jsou náchylné k praskání, porušení spojů a následnému zatékání.

IV. Flexibilní třídění materiálu; odolnost proti povětrnostním vlivům a korozi vhodná pro různá prostředí

Vnitřní: AZ150 Al-Zn potažená barevná ocel; Deštivé oblasti u řek: AZ275 (vysoký obsah zinku);

Pobřežní/chemické zóny: nerezová ocel 304. Materiály jsou přizpůsobeny pro suché, deštivé a slané prostředí a nabízejí životnost 8–25 let.

V. Vysoká přizpůsobivost designu; vhodné pro nepravidelné okapy

Vlastní ohýbání umožňuje zakřivené síťované skořepiny, vějířovité okapy a štíty s proměnnou šířkou, které snadno doplňují kruhové nebo nepravidelné střechy; naopak výstavba nepravidelných betonových žlabů je nákladná a obtížná.

VI. Jednoduchá údržba po instalaci

Lokalizované netěsnosti lze opravit výměnou jednoho okapového segmentu a opětovným utěsněním; otevíratelná konstrukce umožňuje snadné odstranění nahromaděných nečistot; ocelový materiál je recyklovatelný a lze jej demontovat a znovu použít při renovaci zařízení.

VII. Hladká drenáž; hladké vnitřní stěny zabraňují usazování usazenin

Tvarování válcované za studena zajišťuje hladké, ploché vnitřní stěny, které odolávají hromadění bláta a špíny; rychlý tok dešťové vody a vynikající drenážní kapacita během silných bouří (ve srovnání s hrubými betonovými kanály) snižují riziko přetečení a zpětného proudění na střechu.

VIII. Kontrolovatelné náklady

Celkové náklady na standardní ocelové střešní okapové systémy jsou nižší než u litých betonových okapů, s ještě většími ekonomickými výhodami pro extra dlouhé střechy s prostorovým rámem s velkým rozpětím.

Jaké jsou klíčové rozdíly?

I. Lehká konstrukce kompatibilní s ocelovými konstrukcemi

Tenkostěnné barevné ocelové nebo nerezové okapy jsou extrémně lehké; lze je zavěsit pouze pomocí okapových vaznic nebo konzol bez potřeby větších ocelových sloupů nebo základů. Jsou preferovanou volbou pro prostorové rámy, síťované skořepiny a lehké ocelové střechy s dlouhým rozpětím. Na rozdíl od toho betonové žlaby způsobují velké vlastní zatížení a vyžadují další betonové prstencové nosníky, což výrazně zvyšuje náklady na civilní výstavbu.

II. Suchá montáž a rychlá instalace

Okapové žlaby jsou továrně vyráběny na konkrétní délky a montovány na místě pomocí trhacích nýtů a tmelu, což eliminuje potřebu bednění, lití, omítání nebo vytvrzování. Instalace okapů pro tovární budovy o rozloze desítek tisíc metrů čtverečních lze dokončit během několika dní. Betonové žlaby jsou omezeny teplotou a počasím (déšť/sníh) a vyžadují dlouhé doby vytvrzování, což má za následek významný rozdíl v časových osách výstavby.

III. Vysoká vodotěsnost a odolnost proti tepelné roztažnosti/kontrakce

1. Okapové žlaby mají bezešvá, integrálně ohýbaná těla se spoji pouze mezi sekcemi. Systémy využívají butylovou pásku, tmel odolný vůči povětrnostním vlivům a dilatační spáry k eliminaci rizika praskání v důsledku tepelné roztažnosti a smršťování.

2. Betonové žlaby jsou náchylné k praskání, netěsnostem a poruchám spojů v důsledku tepelné roztažnosti, smršťování a sedání. Žlaby z PVC při nízkých teplotách křehnou a praskají, při vysokých teplotách se deformují a prohýbají.

IV. Třídění materiálu podle oblasti odolnosti proti korozi

Možnosti zahrnují ocel s povlakem Al-Zn AZ150 (vnitrozemí) a ocel s vysokým obsahem zinku AZ275 (deštivé oblasti) až po nerezovou ocel 304 (pobřežní/chemické zóny), které nabízejí životnost od 5 do 25 let. Alternativy, jako jsou cihlové okapy, trpí výkvěty a povětrnostními vlivy, beton se snadno drolí a standardní PVC se pod UV zářením degraduje.

V. Vysoká tvarovatelnost pro nepravidelné střechy

Ohýbání na místě umožňuje přizpůsobení pro zakřivené okapy (síťované pláště), vějířovité štíty a okapy s proměnným průřezem. Stavba nepravidelných okapů z betonu nebo cihel je složitá a nákladná.

VI. Hladké vnitřní stěny pro efektivní odvodnění

Tvarování válcované za studena zajišťuje hladké vnitřní stěny, které odolávají hromadění usazenin, zajišťuje bezproblémové odvodnění při silném dešti a snižuje riziko zpětného toku vody do střechy. Betonové a cihlové žlaby mají drsný vnitřek, který zachycuje usazeniny, díky čemuž jsou vysoce náchylné k ucpání a přetečení.

VII. Výhody při údržbě a demontáži

Lokalizované netěsnosti vyžadují pouze demontáž konkrétní sekce pro opětovné utěsnění a opravu; při renovaci továren lze systém plně demontovat a znovu použít a ocelový materiál lze recyklovat za cenu. Naproti tomu poškozené betonové nebo cihlové okapy musí být odštípnuty a znovu postaveny, čímž vzniká značný stavební odpad, který nelze znovu použít.

VIII. Vynikající nákladová efektivita

Celkové náklady na ocelový střešní okapový systém pro budovy jsou nižší než náklady na okapy z litého betonu; nabízí obrovskou cenovou výhodu oproti žlabům z nerezové oceli a zakázkovým kamenným žlabům.

Standardní výrobní proces

I. Kontrola surovin

1. Barevně lakovaný ocelový střešní okapový systém pro budovy: AZ150/AZ275 svitky s povlakem Al-Zn, tloušťka 0,6–1,0 mm;

2. Nerezová ocel: 304 cívek z nerezové oceli, 0,7–1,2 mm; ověřte tloušťku, povlak a nátěrový film; zajistit, aby povrchy byly bez škrábanců a koroze.

II. Odvíjení a řezání

Naložit ocelový svitek na odvíječ → podélně rozříznout podle rozvinuté šířky žlabu; odstraňte vadný materiál z konců cívky.

III. Ohýbání a tváření

1. Podávejte úzké pásy do CNC ohýbačky; ohnout do standardního okapového profilu ve tvaru U dle výkresů (standardní šířky otvoru: 200/250/300 mm);

2. Tvářeno integrovaným ohýbáním; tělo okapu nemá žádné mezilehlé švy a poloměry rohů jsou hladké.

IV. Výroba koncového kování

Řezané ze stejné suroviny: ohněte a vytvarujte koncovky, kryty dilatačních spár, připojovací desky násypky na dešťovou vodu a lemovací součásti.

V. Řezání otvorů

CNC vyřezané otvory pro odvod dešťové vody; zajistěte, aby okraje byly hladké a bez otřepů pro následnou montáž zásobníku.

VI. Kontrola hotového výrobku

1. Změřte šířku otvoru kanálu, hloubku a rozměry ohybu;

2. Zkontrolujte lak/nerezové povrchy, zda nejsou promáčknuté nebo prasklé; přepracovat všechny nevyhovující položky.

VII. Obal

Jednotlivé žlaby obalte ochrannou fólií → naskládejte na dřevěné palety podle kategorií; štítek se specifikacemi, materiálem a délkou; zabalte koncovky a držáky samostatně do krabic.

VIII. Zpracování pomocných komponentů

1. Držáky žlabů: Řezání a ohýbání žárově zinkovaných plochých tyčí nebo úhelníků;

2. Svodové trubky, kolena a objímky potrubí: Řezání a zpracování na míru.

IX. Instalace a montáž na místě

1. Nainstalujte pozinkované konzoly u okapu s roztečí 600–800 mm;

2. Umístěte sekce žlabu; u spojů s překrytím aplikujte butylovou těsnicí pásku, zajistěte trhacími nýty a utěsněte exteriér těsnicí hmotou odolnou vůči povětrnostním vlivům;

3. Nainstalujte dilatační spáry pro extra dlouhé sekce; instalovat násypky a svody na dešťovou vodu;

4. Vysuňte střešní panely na vnitřní stranu okapu; nainstalujte okapové lemování/lemování, abyste zajistili vodotěsné utěsnění.

X. Klíčové rozdíly ve zpracování: Barevně lakovaná ocel vs. nerezová ocel

Ocel s barevným povlakem: Bez antikorozní úpravy po tváření; spoléhá na továrně aplikovaný nátěr/nátěr;

Nerezová ocel: náchylná k poškrábání při ohýbání; ochranný film používaný po celou dobu zpracování; svary na místě utěsněné, aby se zabránilo korozi.

Základní parametry výkonu

I. Parametry základního materiálu

1. Ocelový střešní okapový systém pro budovy (ocel s povlakem Al-Zn)

Nátěr: AZ150 g/m² (vnitřní); AZ275 g/m² (pobřežní oblasti/oblasti s velkým množstvím srážek)

Běžné tloušťky: 0,6, 0,7, 0,8, 1,0 mm

Typ nátěru: PE/HDP/PVDF (odpovídající standardům nátěru střešních panelů)

2. 304 okap z nerezové oceli (aplikace pro pobřežní/chemický průmysl)

Materiál: 06Cr19Ni10 (304)

Běžné tloušťky: 0,7, 0,9, 1,0, 1,2 mm

II. Rozměry okapu (průmyslový standard)

1. Šířka horního otvoru: 200/250/300 mm (nejběžnější); nestandardní velikosti dostupné na vyžádání;

2. Hloubka okapu: 120–180mm;

3. Standardní tovární délky: 3m, 4m, 6m; extra dlouhé sekce montované na místě.

III. Parametry pro doplňkové komponenty

1. Pozinkované konzoly: ocel Q235, žárově zinkovaná; tloušťka 3,0–5,0 mm; instalační rozteč 600–800 mm;

2. Dilatační spáry: Obvykle se instalují každých 10–12 m; dilatační přídavek ±25 mm;

3. Systém svodů: Zásobníky na dešťovou vodu spárované se svody (průměry φ100, φ160; dostupné v PVC, ocel s barevným povlakem nebo nerezová ocel).

IV. Parametry těsnicího materiálu

1. Butylová vodotěsná páska: Šířka 15/20 mm; teplotní odolnost -40°C až 90°C;

2. Silikonový tmel odolný vůči povětrnostním vlivům: Outdoor grade; UV odolný a voděodolný.

V. Drenážní zatížení a vlastní hmotnost

1. Referenční vlastní hmotnost: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Kapacita odtoku: 250 mm (šířka) × 150 mm (hloubka) žlab ≈ 0,028 m³/m; dostačující pro standardní odvodnění silných srážek.

VI. Zóny ochrany proti korozi

1. AZ150+PE: Suché vnitrozemské tovární budovy; životnost 8–10 let;

2. AZ275+HDP: Deštivé oblasti u řek; životnost 12–18 let;

3. Nerezová ocel 304: Pobřežní oblasti (solná mlha) a zóny chemických závodů; životnost 20+ let.
