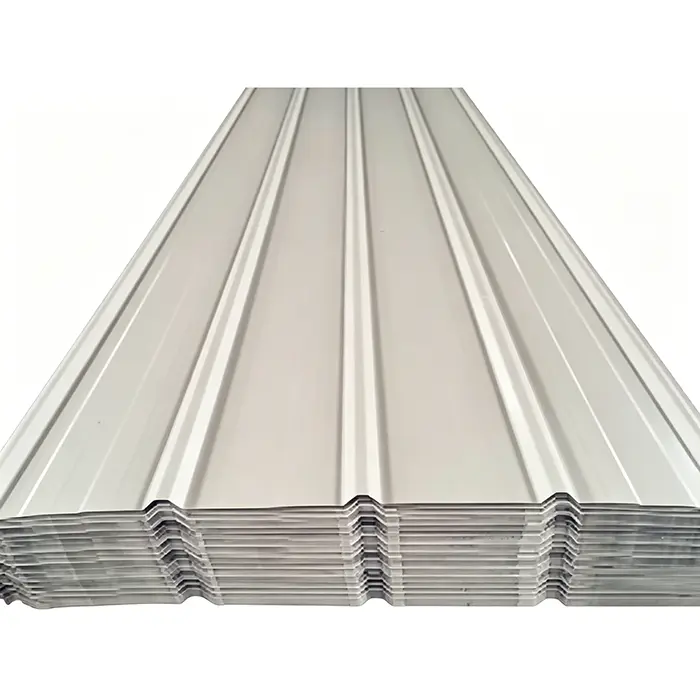

Prefabrikované ocelové stěnové obkladové panely

Prefabrikované ocelové stěnové obkladové panely HAISHENG jsou továrně vyráběné, za studena válcované vnější obkladové jednotky. Na rozdíl od standardních střešních plechů se vyznačují speciálním profilem určeným pro vertikální odvodnění a optimální výškou žebra. Poskytujeme komplexní komplexní řešení opláštění – včetně vnějších panelů, izolačních systémů, nosných spodních konstrukcí a otvorů – spíše než pouze prodej jednotlivých plechů. S podporou 12 let zkušeností s exportem nabízíme odstupňovaná antikorozní řešení přizpůsobená různým zámořským klimatickým a korozním prostředím. Naše produkty účinně řeší čtyři běžné problémy projektu: netěsnost stěn, dlouhodobá koroze, zpoždění stavby a nadměrné strukturální zatížení. Všechny specifikace splňují mezinárodní standardy pro opláštění průmyslových objektů a podporujeme jak přímou expedici skladových položek, tak zakázkovou výrobu.

Jaký je rozdíl mezi standardními ocelovými plechy a těmito prefabrikovanými ocelovými stěnovými obkladovými panely?

1. Drenážní konstrukce:

Stěnové panely se typicky vyznačují výškou žebra 25–35 mm a krátkými překrývajícími se hranami, s drenážními cestami navrženými pro vertikální instalaci; střešní panely mají typicky výšku žebra přesahující 50 mm, vhodné pro velkoplošné horizontální odvodnění.

2. Způsob upevnění:

Stěnové panely jsou zajištěny výhradně pomocí odkrytých samořezných šroubů (postrádající konstrukci se stojatou drážkou "470" používanou pro střechy), což usnadňuje budoucí údržbu, demontáž a opětovnou instalaci.

3. Přesnost formy:

Formy pro válcování stěnových panelů procházejí pasivací hran, aby se zabránilo hromadění soli v ostrých vnějších rozích – což urychluje korozi – proces, který se u střešních panelů nepoužívá.

Výběrová kritéria pro podklady a nátěry

1 Oboustranný Al-Zn (hliník-zinek) Výběr substrátu

- Vnitrozemské aridní oblasti (Střední Asie, vnitrozemská východní Evropa): AZ150 g/m²; zajišťuje korozi podkladu po dobu 5–8 let; vhodné pro standardní sklady a továrny.

- Deštivé oblasti s vysokou vlhkostí podél řek (povodí řeky Jang-c'-ťiang, vnitrozemská jihovýchodní Asie): AZ180 g/m²; nabízí o 20 % vyšší odolnost proti pronikání vlhkosti; vhodné do výrobních dílen.

- Pobřežní/chemické korozní zóny (pobřežní jihovýchodní Asie, petrochemické parky): AZ275 g/m²; Vyznačuje se vyšším obsahem slitiny hliníku a zinku pro blokování korozních cest chloridových iontů.

2 Vrchní nátěr Odolnost vůči povětrnostním vlivům a záruční podmínky

- PE (Standard Polyester): 20–25 μm tloušťka suchého filmu (DFT) na horní straně, 5–10 μm epoxidová antikorozní podložka; záruka 5–8 let; vhodné pouze pro vnitrozemské bezprašné továrny.

- HDP (High Durability Polyester): 25–30 μm DFT na horní straně; odolný vůči UV záření; záruka 10–15 let; vhodné do oblastí se silným deštěm a intenzivním slunečním zářením.

- PVDF (Fluorocarbon): 25–35 μm DFT na horní straně; odolný vůči kyselinám a zásadám; 20+ year warranty; povinné spárování se substrátem AZ275.

3 Diferencované standardy výběru pro tloušťku panelu

- - Venkovní stěnové panely: Standardní 0,4–0,5 mm (pro oblasti s rychlostí větru ≤ 24 m/s); 0,55–0,7 mm pro pobřežní oblasti se silným větrem (rychlost větru ≥28 m/s)

- Vnitřní obkladové panely: Jednotné 0,3–0,4 mm světle šedé, jemně žebrované panely "Model 900"; navrženo výhradně pro zadržování vnitřního prachu, nevyžadující nátěr s vysokou odolností vůči povětrnostním vlivům

Tabulka měřených parametrů prefabrikovaných ocelových obkladových panelů

Rozměry: Maximální délka jednoho panelu je 12m; Spojování na místě je podporováno u extra dlouhých rozpětí se specializovanými vodotěsnými pásy, které eliminují riziko úniku ve spojích.

Úplný seznam příslušenství

Na rozdíl od výrobců, kteří dodávají pouze samotné panely, HAISHENG nabízí kompletní dodávky kompletních sad příslušenství pro prefabrikované systémy ocelových stěnových obkladů, s komponenty přizpůsobenými na míru konkrétním problémům při instalaci na místě:

1. Vnější dekorativní panely: Dostupné ve třech profilech (900/820/750) pro ochranu proti větru/dešti a estetiku; lakování lze upravit podle vzorníku barev.

2. Hydroizolace a upevňovací příslušenství: Žárově pozinkované samořezné šrouby (φ4,8/φ5,5) s EPDM vodotěsnými podložkami; 15/20mm butylová těsnící páska; a specializované vodotěsné pásy pro horizontální instalaci – řešení běžných problémů s netěsnostmi v místech prostupu šroubů.

3. Tepelně izolační vrstva: Možnosti zahrnují skelnou vatu třídy B1 (pro standardní továrny; hustota 12–16 kg/m³; tloušťka 50/75/100 mm) a minerální vlnu třídy A (pro chemické/hořlavé/výbušné dílny; hustota 100–150 kg/m³; tloušťka 50–100 mm a příchytky), kompletní s podpěrnou síťovinou.

4. Vnitřní parozábrana: PE parotěsná fólie instalovaná na vnitřní straně izolační vrstvy; speciálně navržený tak, aby zabránil zpětnému toku vlhkosti v dílnách s vysokou vlhkostí a zabránil růstu plísní nebo selhání izolace.

5. Vnitřní obkladové panely: 0,3–0,4 mm „Model 900“ ocelové panely s jemným žebrováním, barevně potažené; zakryjte hrubé hrany izolačního materiálu, zlepšujte estetiku interiéru a zabraňte úniku prachu z interiéru.

6. Nosná konstrukce sekundární stěny: Žárově pozinkované ocelové stěnové pásy C-profilu (C80–C180) s tloušťkou zinkového povlaku ≥80μm; vybavené spojovacími tyčemi φ12 a průhybovými tyčemi φ32×2,0, aby se zabránilo bočnímu kroucení pásů při vysokém zatížení větrem.

7. Specializované součásti obložení otevírání: Základní úhelníky, okapové lišty, dveřní/okenní lemování, rohové lišty (vnitřní a vnější) a kryty dilatačních spár; všechny jsou vyrobeny ze stejného materiálu a povrchové úpravy, aby se zabránilo nesouladu barev a korozi.

8. Komponenty denního osvětlení: FRP stěnové panely pro denní osvětlení odpovídající profilu kovových panelů; Rozteč vln a rozměry přesahu jsou plně kompatibilní, což zajišťuje bezproblémovou integraci do venkovního proužku denního osvětlení bez únikových mezer.

9. Příslušenství ventilačního obložení: Prodyšné žaluzie a speciální panely obložení ventilátoru; navrženo tak, aby vyhovovalo dílenským bodům odvodu tepla a ventilace při zachování jednotného vnějšího vzhledu fasády.

Komplexní řešení připravená k implementaci

1 Jednoduchá, neizolovaná venkovní stěna skladu

Konfigurace: Série 900 0,45 mm nástěnný panel AZ150 potažený PE + žárově pozinkovaný stěnový pás C100; žádná izolace, parotěsná zábrana nebo vložkový panel; Použití: Suché vnitrozemské skladování materiálu; životnost < 5 let.

2 Standardní vnější stěna výrobní dílny s konstantní teplotou

Konfigurace: nástěnný panel AZ180 s 0,5 mm HDP potaženou řadou 900 + skelná vata 75 mm + parotěsná zábrana z PE + obklad na stěnu C120 + kompletní sada otvorů; Použití: Všeobecné zpracovatelské dílny v deštivých oblastech u řek; vyvažuje tepelnou izolaci s nákladovou efektivitou.

3 Dvouvrstvý plášť pro chemická/pobřežní prostředí s vysokou korozí

Konfigurace: 0,6 mm venkovní panel AZ275 potažený PVDF + 100 mm minerální vlna třídy A + zesílená parotěsná zábrana z PE + vložkový panel 0,35 mm + odolný stěnový pás C140; Použití: Pobřežní oblasti (solná mlha) a chemické dílny (riziko hořlavosti/výbušnosti); Třída požární odolnosti A; životnost > 20 let.

Konstrukční a inženýrské parametry

1. Třídy podkladové oceli: vysokopevnostní konstrukční ocel TS280 a TS350; meze kluzu 280 MPa a 355 MPa; pevnost v tahu 380–520 MPa; schopné odolat deformaci způsobené krátkým tlakem větru o vysoké rychlosti.

2. Naměřená vlastní hmotnost: 4,0 kg/m² pro panely 0,5 mm a 4,8 kg/m² pro panely 0,6 mm – výrazně nižší než zatížení zdiva.

3. Parametry tepelné roztažnosti: koeficient lineární roztažnosti 1,2 × 10⁻⁵/°C; každých 60 metrů délky stěny je vyžadována dilatační spára 20 mm, aby se zabránilo vyboulení nebo prasknutí panelu vlivem vysokých teplot.

4. Sekundární ochrana konstrukce proti korozi: Tloušťka žárově zinkovaného povlaku je ≥80 μm pro stěnové pásy a všechny kovové spojovací prvky, splňující normu ISO 1461 pro žárově pozinkovanou ochranu proti korozi.

Jaké jsou odlišující výhody oproti konkurenčním produktům?

1 Výhody strukturálního zatížení

Prefabrikované ocelové obkladové panely váží pouze 3–5 kg/m², ve srovnání s 220 kg/m² u zdiva z červených cihel a 45 kg/m² u panelů ALC. Použití barevně lakovaných ocelových panelů umožňuje snížit průřezy ocelových sloupů a menší rozměry základů, což snižuje náklady na civilní výstavbu u velkorozponových továren na výrobu prostorových konstrukcí o 12–18 %.

2 Výhody konstrukce a dodávky

Využívá plně suchou, prefabrikovanou metodu montáže – eliminuje mokré procesy, jako je malta a omítání – umožňuje stavbu pokračovat za deště, sněhu nebo nízkých teplot. Uzavření exteriéru o ploše 10 000 m² trvá pouze 12–15 dní, zatímco zděné stěny vyžadují 45–75 dní, čímž se zkracuje doba výroby.

3 Výhody pro nestandardní tvary

Umožňuje ohýbání na místě pro vytvoření zakřivených rohů a nepravidelných konců štítů; pro dveře, okna, sokly a dilatační spáry jsou k dispozici odpovídající prvky obložení (ze stejného materiálu). Naproti tomu panely ALC a červené cihly nelze ohýbat na místě, takže nepravidelné části jsou velmi náchylné k praskání a úniku vody v průběhu času.

4 Odolnost proti vlhkosti a prosakování

Má dvojitou hydroizolaci na spojích panelů a šroubových bodech pomocí butylové pásky a EPDM podložek; celková propustnost stěn pro vodní páru je nižší než 0,05 g/(m²·h). Zděné stěny běžně po třech letech trpí venkovním prosakováním a odlupováním vnitřního tmelu.

5 Výhody tepelné a akustické izolace

Tepelná izolace, parozábrany a vnitřní obkladové panely se instalují v jediném montážním kroku a dosahují tak zvukové izolace 32–38 dB. Zděné stěny vyžadují samostatnou vnitřní izolaci a omítku a izolační vrstva se po 2–3 letech používání s vysokou pravděpodobností oddělí nebo oddělí.

6 Výhody povětrnostních vlivů a trvanlivosti

Plně pokrytý třívrstvým antikorozním nátěrem, nevyžadující žádnou renovaci po dobu 20 let v pobřežních oblastech. Zděné vnější stěny často během pěti let vykazují výkvěty, zvětrávání a odlupování a náklady na renovaci mohou dosáhnout 40 % nákladů na novou stěnu.

7 Výhody demontáže a opětovného použití

Jednotlivé stěnové panely mohou být odstraněny nezávisle, což eliminuje potřebu rozsáhlé demolice při instalaci ventilátorů nebo pozdějších úpravách dveří a oken. Ocel je 100% recyklovatelná, se zbytkovou hodnotou přesahující 35% při demontáži; naproti tomu červené cihly a ALC panely se stávají 100% stavebním odpadem bez recyklační hodnoty.

8. Komplexní nákladové výhody

Hlavní materiály, sériově vyráběné válcováním, nabízejí nižší výrobní náklady a vyžadují jednodušší sekundární konstrukční podporu. Náklady jsou o 45 % nižší než hliník-plastové předstěny a o 22 % nižší (kombinovaná práce a materiál) než ALC panely, což nabízí nejlepší poměr ceny a výkonu pro průmyslové aplikace.

HAISHENG Factory Standardized Processing Workflow

1. Kontrola vstupní suroviny:

Ověření hmotnosti ocelového spirálového zinkového povlaku, tloušťky nátěru a vzhledu povrchu; odmítnutí materiálů s defekty povlaku nebo poškrábáním při přepravě; zprávy o kontrole nátěrů třetích stran vydané pro každou šarži.

2. Odvíjení a vyrovnání:

Dvoustranný fotoelektrický vyrovnávací systém řídí odchylku pásu v rozmezí ±0,5 mm, čímž zabraňuje šikmým okrajům na tvarovaném panelu.

3. Specializované zápustky pro válcování:

Vyhrazené nízkoprofilové žebrové zápustky pro stěnové panely (na rozdíl od střešních zápustek) zajišťují rovnoměrné do sebe zapadající švy.

4. Přesné řezání:

Hydraulické stříhání bez otřepů s úpravou pasivace hran pro eliminaci potenciálních míst iniciace rzi na řezných hranách.

5. Namátkové kontroly hotového výrobku:

Vzorkování profilu, šířky a rovinnosti každých 200 panelů; nevyhovující položky jsou izolovány pro přepracování.

6. Aplikace ochranné fólie:

Ochranný PE film pro venkovní použití zabraňuje poškrábání laku způsobenému třením během námořní přepravy.

7. Vlastní ohýbání střihu:

Vlastní CNC ohýbačky umožňují zakázkovou výrobu ozdobných komponentů pro všechny otvory a zajišťují konzistentní barvu laku v celé dávce.

8. Konsolidace příslušenství:

Upevňovací prvky, tmely a izolační materiály jsou tříděny, baleny odolné proti vlhkosti a přepravovány ve stejném kontejneru jako stěnové panely, aby se předešlo chybějícím dílům při dodání.

FAQ

1. Otázka: Jaká je dodací lhůta pro položky na skladě?

Odpověď: Máme 50 000 m² připravených zásob pro standardní profilové panely 900/820 s naložením kontejneru do 3 pracovních dnů od platby; nestandardní velikosti jsou zpracovány do 7 pracovních dnů.

2. Otázka: Podporují prefabrikované ocelové stěnové obkladové panely kontroly třetích stran?

A: Yes, we support on-site factory inspections by SGS or BV and provide certificates of origin for raw materials as well as paint finish warranty agreements.

3. Otázka: Jak si mám vybrat mezi vertikální a horizontální instalací?

Odpověď: Vertikální instalace se doporučuje pro deštivé oblasti, aby se usnadnilo rychlejší odvodnění; horizontální instalace je upřednostňována v suchých oblastech pro dosažení hladšího a jednotnějšího vzhledu fasády.
