Vlnité ocelové střešní panely pro nosné budovy

Vlnité ocelové střešní panely pro nosné budovy jsou nejrozšířenějším střešním pláštěm v systémech ocelových konstrukcí. Tyto produkty využívají jako základní substrát žárově zinkovanou nebo Al-Zn potaženou ocel, opatřenou válcovaným barevným ochranným nátěrem a tvářením za studena do standardních profilů. Kompletní systém se skládá ze střešních panelů, spojovacích prvků, izolačních vrstev, vodotěsných membrán, vaznic a různých ozdobných prvků, čímž vzniká komplexní sestava, která sahá od nosného základu až po povrchovou hydroizolaci, izolaci a konečnou úpravu okrajů.

Tyto panely se vyznačují nízkou hmotností, vysokou konstrukční účinností a přizpůsobitelnými úrovněmi odolnosti proti korozi a jsou vhodné pro standardní sklady a továrny, stejně jako pro velkorozponové prostorové rámy a zakřivené síťované skořepinové střechy. Díky vyváženému výkonu, stavebním nákladům a dlouhodobé životnosti jsou preferovanou volbou pro projekty zastřešení ocelových konstrukcí.

Analýza a definice produktu

1 Základní definice produktu

Vlnité ocelové střešní panely pro nosné budovy využívají jako vnější vrstvu žárově zinkovanou nebo Al-Zn potaženou profilovanou ocel. V kombinaci s izolačními materiály, hydroizolačními doplňky, spojovacími prvky a ozdobnými prvky se instalují na ocelové vaznice s průřezem C nebo Z a tvoří tak kompletní konstrukci zastřešení. Systém poskytuje základní funkce, jako je těsnění střechy, hydroizolace, tepelná izolace a odolnost proti větru, a slouží jako běžné střešní řešení pro lehké ocelové budovy, prostorové rámy a projekty síťovaných skořepin.

2 Specifikace podkladu a nátěru

2.1 Hlavní substráty zahrnují žárově zinkovanou ocel a žárově zinkovanou ocel s povlakem Al-Zn; běžné specifikace povlaků zahrnují AZ150, AZ180 a AZ275.

2.2 Povrch je opatřen barevným vypalovaným povrchem, který je k dispozici ve třech typech povlaků – Polyester (PE), Polyester s vysokou odolností (HDP) a Polyvinylidenfluorid (PVDF) – vybrané na základě vnitřních/venkovních podmínek prostředí a požadavků na odolnost proti korozi.

3 hlavní kategorie produktů

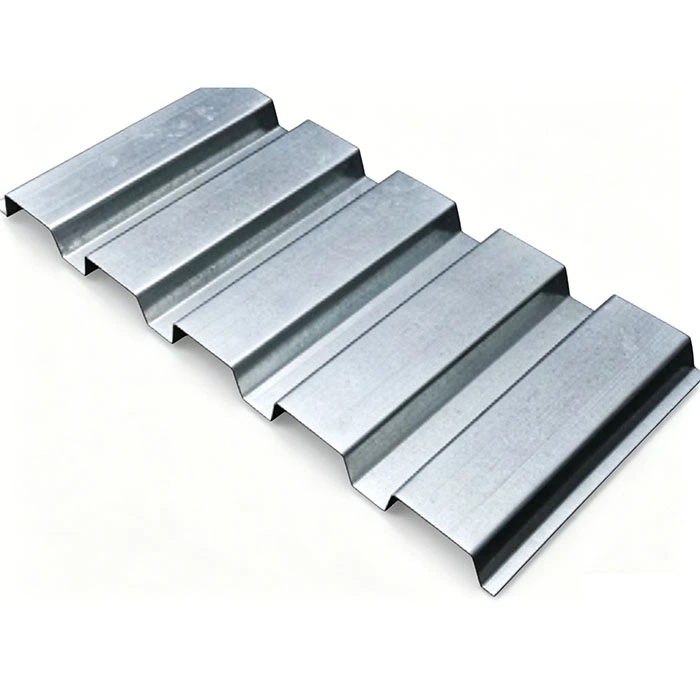

3.1 Standardní překrývající se barevně lakované ocelové plechy: Obsahuje dva běžné profily – typ 840 a typ 900. Ty se připevňují pomocí samořezných šroubů a jsou široce používány pro standardní tovární budovy a sklady.

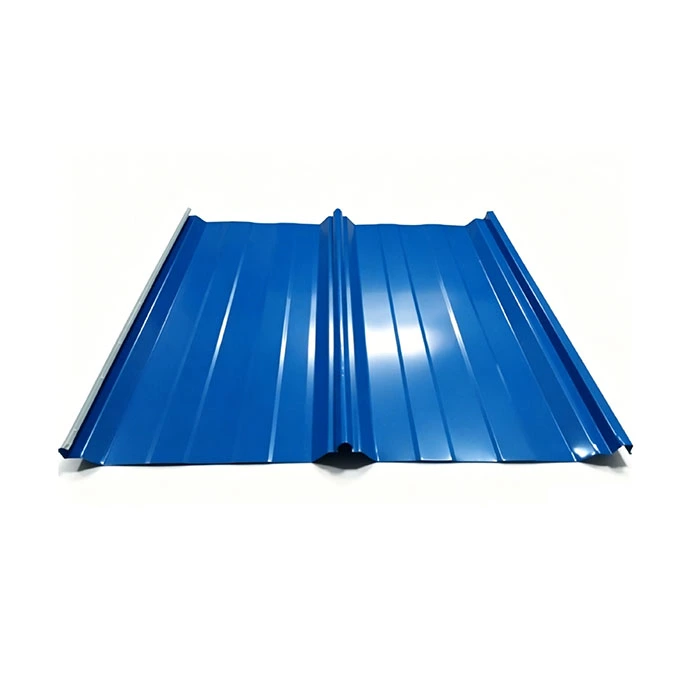

3.2 Střešní panely se stojatou drážkou: Zahrnuje typ 470 a typ 475. Vyznačují se metodou instalace pomocí skrytých klipů bez odkrytých šroubů a nabízejí vynikající hydroizolační vlastnosti; jsou vhodné pro velkorozponové a zakřivené střešní konstrukce, jako jsou prostorové rámy a síťované pláště.

Komplexní konfigurace systému

1 Vrstva střešního panelu

Panely 1.1 řady 840/900 s překrytým švem: Tloušťka panelu 0,4 mm–0,8 mm; má boční přeplátované spoje zajištěné odkrytými samořeznými šrouby.

1.2 Panely se stojatou drážkou řady 470/475: Tloušťka panelu 0,6 mm–1,0 mm; využívá strukturu mužského a ženského spojovacího švu instalovaného se skrytými sponami.

1.3 Doporučení pro výběr materiálu: Pro standardní vnitrozemské projekty použijte podklady potažené Al-Zn se standardní polyesterovou barvou; pro pobřežní nebo chemicky korozivní oblasti upřednostněte substráty Al-Zn (AZ275) s fluorokarbonovými (PVDF) vrchními nátěry.

2 Upevňovací a spojovací příslušenství

2.1 Posuvné skryté spony: Navrženy speciálně pro panely se stojatým švem; vyrobeno z žárově pozinkované oceli; přizpůsobuje tepelné roztahování a smršťování panelů.

2.2 Samořezné šrouby a vodotěsné podložky: Používají se k zajištění panelů s přeplátovaným švem; podložky jsou vyrobeny z pryže EPDM, aby bylo zajištěno dlouhotrvající vodotěsné utěsnění.

2.3 Pomocné příslušenství: Trhací nýty a butylová těsnící páska; používá se k utěsnění a vyztužení přesahů panelů a lemovacích spojů, čímž se zabrání kapilárnímu prosakování vody.

3 Vodotěsná a prodyšná vrstva

Využívá netkanou polypropylenovou vodotěsnou prodyšnou membránu instalovanou mezi izolační vrstvu a ocelové vlnité střešní panely pro nosné budovy; blokuje vnější pronikání kapalné vody a zároveň umožňuje vnitřní výpary unikat, čímž zabraňuje vlhkosti izolace, růstu plísní a zhoršení tepelného výkonu.

4 Tepelně izolační vrstva

4.1 Izolační desky z minerální vlny: tloušťka 50 mm–150 mm; splňuje nehořlavé požární bezpečnostní normy třídy A a požadavky na toxicitu kouře; vhodné pro výrobní dílny, sklady nebezpečných chemikálií a zařízení podléhající přísným kontrolám požární bezpečnosti.

4.2 Deky ze skelné vlny: Tloušťka 50 mm–150 mm; tepelná vodivost ≤0,042W/(m·K); nabízí vynikající poměr ceny a výkonu; široce používané ve standardních průmyslových budovách z lehké oceli bez zvláštních požadavků na požární bezpečnost. 4.3 Doplňkové komponenty: Izolační nosná síť a speciální izolační spony jsou uspořádány příčně podél vaznic, aby se zabránilo prohýbání nebo roztržení pružné izolační vlny.

5 Parotěsná zábrana

U budov vystavených vysoké vlhkosti – jako jsou ty, které zahrnují vnitřní vaření, mytí nebo zvlhčování – musí být instalována PE parotěsná membrána. Je položena přes vaznice a pod izolační vrstvu, aby zamezila migraci horkého vlhkého vnitřního vzduchu směrem nahoru, čímž se zabrání rozsáhlé kondenzaci a odkapávání uvnitř izolační vrstvy během zimy.

6 Sekundární konstrukce střechy

Nosná spodní konstrukce využívá žárově pozinkované ocelové vaznice C a Z profilu (specifikace C100–C250 a Z140–Z220), které jsou přišroubovány k podpěrám na ocelových nosnících nebo k horním pasům prostorového rámu. Pomocné komponenty – včetně prutů prověšení vaznice, vodorovných vzpěr a kolenních výztuh – se používají k omezení bočního kroucení vaznice a odolnosti proti příčnému zatížení střechy větrem.

7 Kompletní sada ozdobného a blikacího příslušenství

Zahrnuje hřebenáče, štítové hrany, vnitřní rohové lemování, okapové uzávěry a okrajové lišty pro panely denního osvětlení, zajišťující komplexní pokrytí všech střešních spojů a rohů (vnitřních i vnějších). Systém zahrnuje továrně vyrobené žlaby z oceli s barevným povlakem nebo žlaby z nerezové oceli 304, spárované s PVC antikorozními svody, galvanizovanými násypkami na dešťovou vodu a dilatačními spárami, které tvoří kompletní, organizovaný odvodňovací systém.

8 Komponenty pro denní osvětlení

Využívá FRP (plast vyztužený skelnými vlákny) nebo PC (polykarbonát) panely denního osvětlení. Tyto panely mají profily, které dokonale ladí s moduly střešních panelů a umožňují bezproblémové překrývání. Obvykle jsou rozmístěny po 2–3 polích, aby poskytovaly přirozené denní osvětlení objektu a snížily spotřebu energie na umělé osvětlení.

Standardní integrovaná aplikační řešení

1 Jednoduchá montáž střechy skladu

Rozsah dodávky: 840-profilový barevně lakovaný ocelový plech + jednovrstvá skelná vata 50 mm + ocelové vaznice C120 + standardní ocelové ozdobné doplňky s barevnou povrchovou úpravou. Tato konfigurace nabízí jednoduchou strukturu a nízkou cenu; je vhodný pro dočasné sklady nebo jednoduché skladovací budovy pro materiály jako písek a štěrk, kde nejsou kladeny žádné přísné požadavky na tepelnou izolaci nebo požární odolnost.

2 Standardní montáž střechy průmyslového závodu

Rozsah dodávky: Ocelová střešní krytina model 900 barevná + izolace z minerální vlny o tloušťce 100 mm + parotěsná zábrana z PE + ocelové vaznice v průřezu C/Z + prefabrikovaný okapový a svodový systém. Tato sestava nabízí vyváženou kombinaci požární odolnosti, tepelné izolace a hydroizolace. Je vhodný pro běžné průmyslové továrny v deštivých vnitrozemských oblastech a představuje dosud nejrozšířenější standardizované řešení.

3 Prostorový rám s dlouhým rozpětím a sestava síťované skořepinové střechy

Konfigurace: Model 470 panely se stojatým švem + voděodolná prodyšná membrána + 100–150 mm minerální vlna + žárově zinkované posuvné podpěry + kompletní sada zákaznických lemování a okapů z nerezové oceli. Systém nemá žádné odkryté otvory pro upevňovací prvky, přizpůsobuje se tepelné roztažnosti/kontrakce ±25 mm a nabízí vynikající odolnost proti deformaci, silnému větru a průniku vody. Vlnité ocelové střešní panely pro nosné budovy jsou vhodné pro prostorové rámové a zakřivené síťované skořepinové střechy s rozpětím přesahujícím 60 metrů.

Antikorozní normy

1 Antikorozní substrát střešního panelu

Pro standardní suché vnitrozemské projekty není hmotnost povlaku Al-Zn menší než AZ150; pro oblasti podél řek s mírnými kyselými dešti se volí AZ180; pro pobřežní oblasti se solnou mlhou nebo prostředí s korozí chemickými výpary se používá nátěr AZ275 spárovaný s fluorokarbonovým vrchním nátěrem PVDF pro oddálení stárnutí nátěru.

2 Kovové příslušenství Antikorozní

U ocelových doplňků, jako jsou vaznice, skryté příchytky a táhla, je továrně aplikovaná tloušťka žárově zinkovaného povlaku minimálně 80 μm. Řezné hrany se opravují na místě pomocí zinkového povlaku stříkaného za studena (s obsahem zinku >95 %), aby se zabránilo šíření rzi z řezaných ploch.

Klíčové provozní výhody

1 Výhody hydroizolace a drenáže

Sklon střechy je navržen ve sklonu 1:100–1:200, což zajišťuje plynulé proudění vody podél údolí. Překrývající se panely využívají dvojitý přeplátovaný spoj utěsněný butylovou páskou, zatímco panely se stojatým švem mají mechanický zámek bez perforace; tím se eliminuje únik vody z upevňovacích otvorů nebo mezer u zdroje, díky čemuž je systém vhodný pro nepřetržité silné deště.

2 Výhoda lehkého nákladu

S vlastní hmotností pouze 0,05–0,12 kN/m² – méně než jedna dvacetina betonové střešní krytiny – tyto panely eliminují potřebu vyztužování primárních ocelových nosníků, prvků prostorového rámu nebo samostatných základů budov; u velkorozponových střech bez sloupků to přímo snižuje náklady na primární ocelovou konstrukci o 12 %–18 %.

3 Trvanlivost a odolnost proti povětrnostním vlivům

Nátěrové úpravy jsou k dispozici ve třech stupních odolnosti: PE (polyester) pro vnitrozemské oblasti (záruka 5–8 let), HDP (polyester s vysokou odolností) pro deštivé oblasti (10–15 let) a PVDF (fluorkarbon) pro pobřežní oblasti (20+ let). Povlak Al-Zn (hliník-zinek) na substrátu nabízí obětavé antikorozní vlastnosti a umožňuje automatické vytvoření ochranného oxidového filmu na jakýchkoli poškozených místech.

4 Konstrukce a dodávka Výhoda

Instalace je zcela suchá; není potřeba ošetřování betonu, bednění nebo mokré práce a práci nezastaví ani teploty pod nulou, déšť nebo sníh. Mechanicky tvarované panely se instalují přímo na místě, což umožňuje dokončit střechu o rozloze 10 000 m² za pouhých 15 pracovních dnů, což je pětina času potřebného pro betonové střešní krytiny.

5 Výhoda O&M a dovybavení

Panely udrží hmotnost jedné osoby při údržbě; lokalizovanou rez nebo poškození lze vyřešit výměnou jednotlivých panelů bez demontáže celé střechy. Dodatečné vybavení fotovoltaických držáků nebo axiálních ventilátorů vyžaduje minimální konstrukční vyztužení, čímž jsou náklady na úpravy velmi nízké. Vyřazené panely jsou 100% recyklovatelné jako ocel a lze je přetavit a znovu válcovat.

6 Požární bezpečnost a výhoda pro životní prostředí

Barevně potažený substrát je nehořlavý; ve spojení s izolací z minerální vlny třídy A splňuje 0,5hodinovou požární odolnost požadovanou pro průmyslová zařízení. Výroba a instalace neprodukují žádné stavební suti, snižují emise pevného odpadu o 90 % ve srovnání s betonovými střešními krytinami a splňují mezinárodní normy pro certifikaci zelených budov.

Srovnávací analýza s podobnými produkty

1 Srovnání s betonovou krytinou

Betonové střechy mají vysokou vlastní hmotnost a náklady na základy, vyžadují 3–6 měsíců mokré stavby na místě, nelze je ohýbat, aby se vešly do zakřivených mřížových skořepin, a časem trpí nevratným praskáním a prosakováním. Na rozdíl od toho jsou tyto střešní panely z vlnité oceli pro nosné budovy lehké, nabízejí krátké doby výstavby, lze je ohýbat do vlastních tvarů a umožňují jednoduché opravy netěsností.

2 Srovnání se střešní krytinou hliník-hořčík-mangan (Al-Mg-Mn)

Zatímco Al-Mg-Mn nabízí mírně lepší hydroizolaci, jeho jednotková cena materiálu je o více než 40 % vyšší než u barevně lakované oceli a díky nižší tvrdosti je náchylná k promáčknutí padajícími předměty; při standardním tlaku větru a korozivních podmínkách se ocel s povlakem Al-Zn chová stejně dobře a zároveň nabízí mnohem lepší nákladovou efektivitu.

3 Srovnání s hliněnými dlaždicemi/azbestovými dlaždicemi

Hliněné tašky jsou příliš těžké pro střechy z ocelových konstrukcí s dlouhým rozpětím a jsou vhodné pouze pro nízkopodlažní cihlové betonové budovy; Azbestové dlaždice trpí špatnou trvanlivostí a vysokou křehkostí a – kvůli ekologickým předpisům zakazujícím azbest – jsou v zámořských projektech zakázány, zatímco ocel s barevným povlakem plně vyhovuje a nabízí vynikající odolnost proti nárazu.

Standardizovaný pracovní postup zpracování

1 Vstupní kontrola surovin

Ověřte původní materiálové zprávy výrobce a protokoly o zkouškách zinkového povlaku pro žárově pozinkované ocelové svitky nebo spirály s povlakem Al-Zn; použijte měřiče tloušťky povlaku pro namátkové kontroly hodnot AZ na místě a zkontrolujte povrch, zda nevykazuje škrábance, mezery v povlaku nebo bílé oxidační skvrny; vracet nevyhovující suroviny přímo do ocelárny.

2 Odvíjení, zarovnání a podávání

Použijte mostový jeřáb k naložení svitku na hydraulický odvíječ; odvíječ zplošťuje ocelový pás konstantní rychlostí a využívá systém fotoelektrického vyrovnání k udržení odchylky v rozmezí ±2 mm, což zabraňuje zkosení panelu během tváření.

3 Víceprůchodové válcování

Panely se švy jsou tvořeny pomocí 12 sad válečků s šířkou přesahu 50 mm vyhrazenou na okraji; panely se stojatým švem využívají 16 sad specializovaných tvarovacích válečků k vytvoření vzájemně propojených samčích a samičích spojů, čímž je zajištěna mezera mezi švy ≤0,3 mm.

4 Hydraulické řezání s pevnou délkou

Řezání na stanovené délky na základě výkresů; standardní panely (≤12 m) jsou řezány pro silniční přepravu, zatímco extra dlouhé panely jsou řezány na části; řezné hrany jsou zbaveny otřepů a pnutí, aby se zabránilo budoucí korozi v místě řezu.

5 Komplexní kontrola hotového výrobku

Změřte efektivní šířku pokrytí, výšku žebra a tloušťku panelu a na místě zkontrolujte přilnavost nátěrového filmu; panely se stojatou drážkou procházejí dodatečným testováním pevnosti švu, aby se zajistilo, že kapacita zatížení větrem splňuje normy.

6 Ochranné balení a expedice

Na povrch panelu je aplikována průhledná PE ochranná fólie, aby se zabránilo poškrábání při přepravě; Vlnité ocelové střešní panely pro nosné budovy jsou vzájemně spojeny a umístěny na masivní dřevěné základní bloky; specifikace (typ profilu, délka, ID projektu) jsou nastříkány na vnější straně; a pro objednávky námořní přepravy se aplikuje další vodotěsný strečový obal.

7 Zakázková výroba příslušenství

Po rozříznutí barevně potažených ocelových hlavních cívek jsou komponenty, jako jsou hřebenové kryty, lemování, okapy a koncové uzávěry, vyrobeny pomocí CNC ohýbacích strojů; poloměry ohybu jsou standardizovány na trojnásobek tloušťky panelu, aby se zabránilo praskání nebo odlupování barvy při ohýbání.

8 Komplexní nabídka příslušenství

Žárově pozinkované samořezné šrouby, EPDM podložky, posuvné držáky a těsnicí pásky jsou jednotlivě baleny podle typu a zasílány ve stejné šarži jako střešní panely, což zajišťuje konzistenci nátěrů příslušenství a lakování.

Klíčové parametry výkonu

1. Parametry rozměrů panelu

2. Technický index substrátů a nátěrů

Kvalita podkladu: TS280 (běžná oblast), TS350 (oblast vysokého tlaku větru)

Pevnost v tahu: 380~520MPa

Koeficient tepelné roztažnosti: 1,2×10⁻⁵/℃

Suchý film pro povrchovou barvu: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Referenční hmotnost: 0,5 mm = 4,0 kg/㎡, 0,6 mm = 4,8 kg/㎡

3. Parametry podpory větru a tepla

Odolnost proti větru: 0,55~1,0 kPa základní tlak větru s výztuží Z vaznice

Rozsah skluzu posuvné podpěry: ±25 mm

Parametr kamenné vlny: Hustota 100-150 kg/m³, třída A ohnivzdornost

Jednorázová doručovací služba HAISHENG

1 Předprodejní přizpůsobení a výběr

Na základě místních podmínek projektu – včetně tlaku větru, zatížení sněhem, třídy koroze a protipožárních bezpečnostních předpisů – poskytujeme bezplatně odpovídající řešení pro střešní profily, nátěry a izolační vrstvy, čímž snižujeme riziko budoucích předělávek souvisejících s hydroizolací nebo odolností proti větru.

2 Ochrana přeshraniční logistiky

Speciální obaly odolné proti vlhkosti a vzduchotěsné pro námořní přepravu zahrnují chrániče rohů a oddělení panelů, aby se zabránilo poškození v důsledku mořské soli a deformací povrchu.

3 Poprodejní technická podpora a záruka

Pokyny pro vzdálenou instalaci jsou poskytovány v čínštině a angličtině; záruka na povrchovou úpravu substrátu 15 let pro vnitrozemské oblasti a 8 let pro pobřežní oblasti; záruka na lak na základě životnosti konkrétního povlaku; a doživotní dodávka náhradního příslušenství.

FAQ

1 Je povrchová úprava fluorocarbon (PVDF) povinná pro pobřežní projekty?

Pro místa do 5 km od pobřeží nebo v chemických průmyslových parcích je povinný substrát AZ275 kombinovaný s fluorokarbonovou úpravou PVDF; pro oblasti 5–20 km od pobřeží s mírnou solnou mlhou lze pro vyvážení nákladů a životnosti použít substrát AZ275 s povrchovou úpravou HDP (High Durability Polyester).

2 Lze ocelové vlnité střešní panely pro nosné budovy použít pro zakřivené střechy s prostorovým rámem?

Pro zakřivené střechy s poloměrem větším než 50 m lze v omezené míře použít lapovaný panel typu 900; pro složité zakřivené povrchy s užšími poloměry je panel se stojatou drážkou typu 470 povinný, aby se zabránilo deformaci, praskání nebo prosakování v přeplátovaných spojích.

3 Lze si vybrat mezi parozábranou a voděodolnou prodyšnou membránou?

Pro interiéry náchylné k vlhkosti použijte parozábranu a pro exteriéry vystavené dešti nepromokavou prodyšnou membránu; v oblastech s vysokou vlhkostí a častými srážkami je nutné instalovat obě vrstvy, zatímco u jednoduchých suchých skladů lze obě vrstvy zcela vynechat.
