Projekty těžkých ocelových konstrukcí

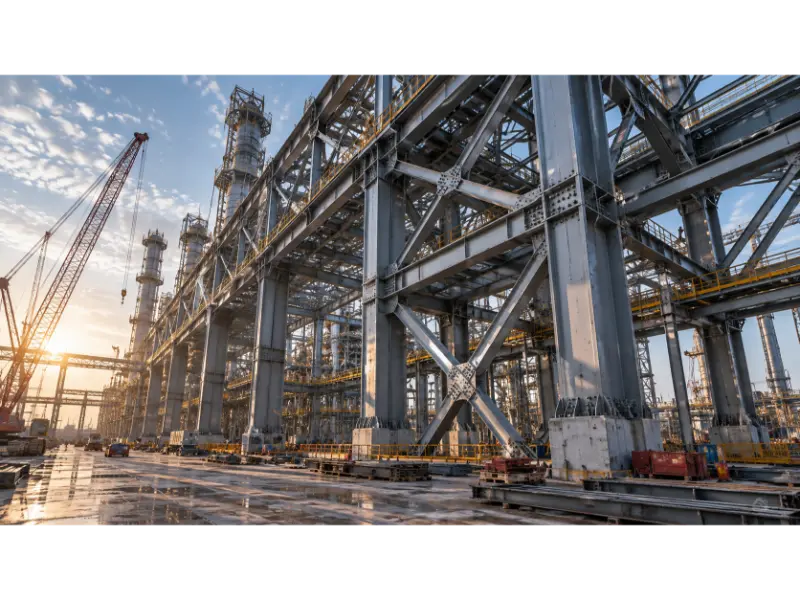

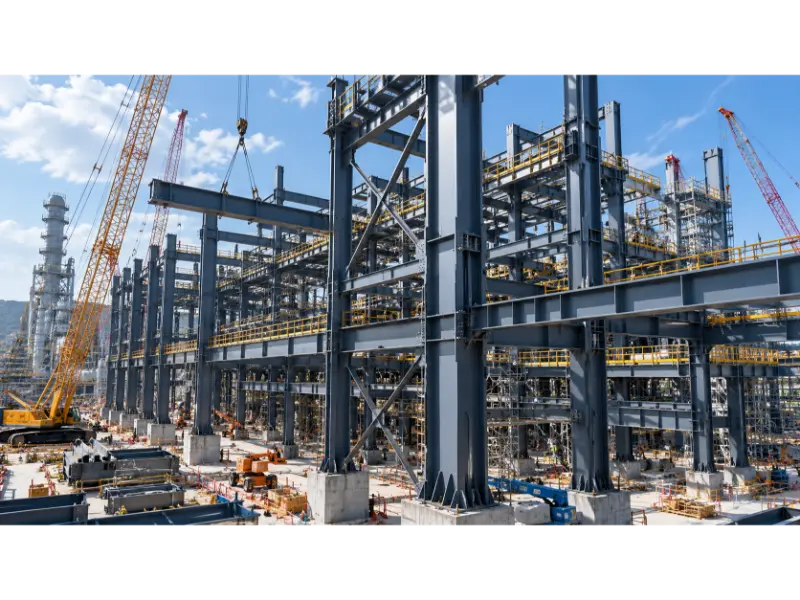

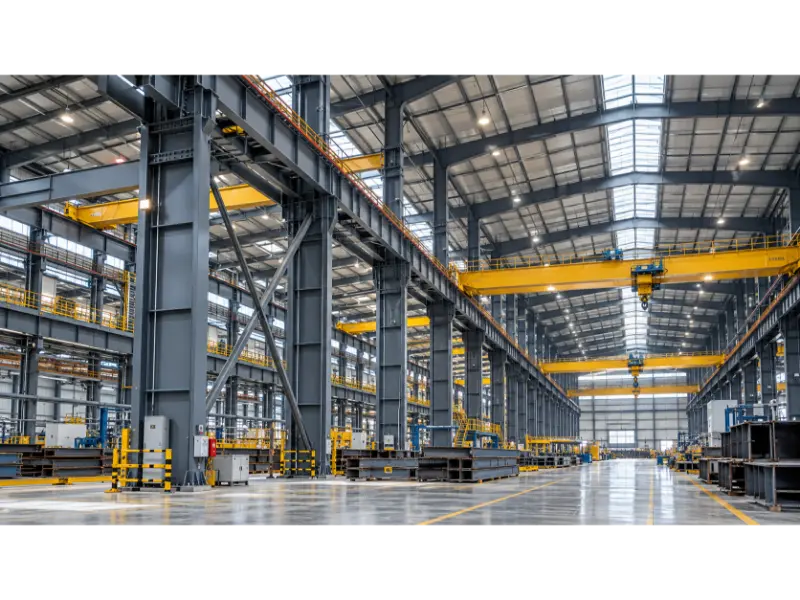

Projekt konstrukce z těžké konstrukční oceli se týká konstrukčních systémů, které jako primární nosné komponenty využívají tlusté plechy, velkoprofilové H-nosníky, svařované skříňové sloupy, křížové sloupy, těžké jeřábové nosníky a velkorozměrové vazníky. Na rozdíl od lehkých ocelových konstrukcí jsou tyto systémy navrženy tak, aby podporovaly vysokotonážní dynamické zatížení, konfigurace s dlouhým rozpětím, výškové konstrukce a speciální provozní podmínky. Používají se především v odvětvích, jako je těžká výroba, rozsáhlá veřejná infrastruktura, těžba a energetika a stavba mostů. Tyto konstrukce jsou navrženy pro vysokou tuhost, vynikající odolnost proti únavě a robustní seismickou odolnost a odolnost proti bočnímu posunu a jsou schopny odolat vibracím a nárazům těžkých strojů a vysokotonážních mostových jeřábů a zároveň splňují přísné požadavky drsného prostředí, složitých podmínek na staveništi a různých mezinárodních stavebních předpisů.

Hodnotová nabídka:

1. Zajištění bezpečnosti v těžkých provozech:

Navrženo tak, aby vydrželo nepřetržité dynamické nárazy vysokotonážních jeřábů a těžkých výrobních zařízení. Díky vysokému stupni strukturální redundance tyto systémy minimalizují riziko deformace nebo prasknutí během dlouhodobého provozu a zajišťují trvalou bezpečnost průmyslových zařízení, dolů a energetických projektů.

2. Usnadnění výstavby s dlouhým rozpětím a výškových budov:

Překonává omezení rozpětí a výšky, která jsou vlastní konvenčním stavebním konstrukcím, a umožňuje bezsloupové, rozsáhlé vnitřní prostory. To optimalizuje využití místa a zjednodušuje umístění zařízení velkého rozsahu a pohyb materiálů.

3. Zrychlení časových plánů projektu:

Jádrové komponenty jsou prefabrikovány v továrním nastavení a poté smontovány a svařeny na místě. To výrazně zkracuje dobu výstavby na místě ve srovnání s tradičními železobetonovými konstrukcemi, což umožňuje rychlejší uvedení projektu do provozu a provoz.

4. Podpora komplexních projektů a mezinárodního nasazení:

Schopný splnit stavební předpisy a designové normy různých zemí. Tyto konstrukce jsou navrženy pro specializovaná prostředí – včetně těch s vysokými teplotami, vysokou slaností nebo vysokou korozivitou – a jsou vybaveny antikorozní úpravou exportní kvality, aby byla zajištěna shoda s mezinárodními kritérii přijatelnosti projektů.

5. Nabídka flexibility pro budoucí úpravy a rozšíření:

Projekty konstrukcí z těžké konstrukční oceli umožňují budoucí doplnění vybavení, zvýšení kapacity jeřábu nebo místní rozšíření a renovace. Takové úpravy lze provést bez rozsáhlé demolice primární konstrukce, čímž se sníží jak kapitálové výdaje, tak čas potřebný pro modernizace.

6. Poskytování komplexního inženýrského řízení:

Nabízí integrovaný přístup zahrnující design, výrobu, instalaci a závěrečnou kontrolu. To zjednodušuje proces odstraněním nejednoznačností v odpovědnosti a komunikačních třenicích často spojených s koordinací více dodavatelů.

Technické specifikace:

Položka	Obecné technické parametry
Hlavní materiál	Vysokopevnostní ocel Q355B, Q355NL; tloušťka plechu pro silnostěnné díly: 10-50mm. Ocel řady Q420 je k dispozici pro speciální pracovní podmínky
Základní komponenty	Svařovaný H-nosník, skříňový sloup, křížový ocelový sloup, těžký jeřábový nosník, trubkový nosník, ocelová plošina pro zařízení
Použitelná kapacita jeřábu	5-100t těžké servisní jeřáby; více jeřábů může pracovat současně
Použitelné Single Span	12-48m, vícepolohový souvislý rám podepřený; vícepodlažní ocelový rám k dispozici pro výškové budovy
Antikorozní systém	tryskání Sa2,5; epoxidový základní nátěr bohatý na zinek + mezinátěr + polyuretanový / fluorokarbonový vrchní nátěr. Silnější nátěrový film nebo žárové zinkování pro pobřežní a chemicky korozivní prostředí
Požadavky na svařování	Svařování s plným průvarem pro kritické nosné svary; UT ultrazvukové testování k dispozici
Způsob připojení	Kombinace vysokopevnostního šroubového spoje a svařování na místě
Podmínky výpočtu	Konstrukční výpočet konečných prvků na základě místního tlaku větru, tlaku sněhu, seismické intenzity a dynamického zatížení zařízení v místě projektu
Volitelné příslušenství	Ocelová plošina, ocelový žebřík, zábradlí, ventilační systém, protipožární nátěr, střešní a stěnový systém obestavby

Poprodejní proces:

1. Předání dokumentace pro dokončení projektu:

Po dokončení projektu bude předána úplná sada výkresů skutečného stavu, materiálových specifikací, zpráv o nedestruktivních zkouškách (NDT) a kvalifikačních dokumentů a bude vytvořen a archivován vyhrazený projektový soubor.

2. Technické prohlídky během záruční doby:

Po celou záruční dobu projektů těžkých konstrukčních ocelových konstrukcí poskytujeme online sledování. U velkých projektů můžeme zajistit pravidelné kontroly na místě, abychom zkontrolovali problémy, jako jsou uvolněné šrouby, poškozené nátěry nebo vady vzhledu svarů.

3. Rychlá reakce na problémy:

Po obdržení zpětné vazby od klienta náš technický personál okamžitě zareaguje a upřednostní vzdálenou analýzu pro poskytnutí řešení.

4. Náprava na místě:

V případě problémů, které nelze vyřešit na dálku, vyšleme na místo technický a technický personál, aby provedl opravy, zpevnění konstrukce, opravný nátěr nebo dotažení šroubů. Náprava problémů s kvalitou produktu, na které se vztahuje záruka, je poskytována zdarma.

5. Dokončení a přijetí nápravy:

Po dokončení oprav nebo zesílení pomůžeme klientovi s kontrolou a přejímkou ​​na místě a archivujeme záznamy o sanačních pracích.

6. Celoživotní technická konzultace:

Po vypršení záruky na projekty ocelových konstrukcí pro velké zatížení pokračujeme v poskytování technických konzultací týkajících se vyztužení konstrukce, úprav, přehodnocování nosnosti a průběžné údržby spolu s doporučeními pro provoz a údržbu.

Proč si vybrat nás?

Naše společnost disponuje specializovaným instalačním a technickým instruktážním týmem s rozsáhlými praktickými zkušenostmi v projektech těžkých konstrukcí ocelových konstrukcí. Jsme držiteli II. stupně kvalifikace pro ocelové konstrukce a III. stupně pro všeobecné stavební zakázky. Po úspěšné realizaci mnoha rozsáhlých projektů z těžké oceli v zámoří se dobře vyznáme v každé fázi procesu – od zvedání na místě a svařování tlustých plechů až po vysoce přesné vyrovnání a přejímku na základě NDT. Během realizace projektu jsou přiděleni specializovaní techničtí pracovníci, kteří řeší problémy na místě, jako jsou problémy s montáží komponent nebo odchylky při instalaci. Poskytujeme komplexní technickou podporu – od příjezdu komponentů a jejich umístění přes zvedání, přes svařování až po finální kompletaci a přejímku – zajišťujeme, že rizika spojená s instalací nejsou ponechána zcela na klientovi.

Často kladené otázky (FAQ):

Q1: Jak lze rozlišit mezi projekty těžkých ocelových konstrukcí a průmyslovými budovami s lehkými ocelovými konstrukcemi?

Odpověď: Projekty těžkých konstrukčních ocelových konstrukcí se primárně používají pro vysokotonážní mostové jeřáby, zařízení pro těžké zatížení a aplikace ve výškách nebo s dlouhým rozpětím. Vyznačují se silnějšími ocelovými pláty a vyšší celkovou tonáží oceli; většina svarů vyžaduje nedestruktivní zkoušení (NDT). Lehké ocelové konstrukce se naproti tomu typicky používají pro běžná výrobní nebo skladová zařízení s nižšími požadavky na zatížení. Tyto dva typy se liší z hlediska konstrukčních standardů a výrobních procesů.

Q2: Pokud zakoupíme pouze vysoce odolné ocelové komponenty bez instalace na místě, jaký druh podpory můžete poskytnout?

Odpověď: Můžeme dodat pouze komponenty a zároveň poskytnout komplexní výrobní výkresy, plány zvedání, postupy svařování a specifikace šroubů. Můžeme také zajistit, aby technický personál poskytoval pokyny – buď na dálku, nebo na místě – i když neřídíme stavební četu.

Q3: Můžete pro zámořské projekty z těžké oceli navrhovat podle místních norem?

A: Ano. Jakmile klient poskytne místní normy, stejně jako parametry pro zatížení větrem, sněhem a seismickou zátěží, naši inženýři provedou statické výpočty. Komponenty budou vyrobeny tak, aby splňovaly exportní normy, a poskytneme úplnou sadu technické dokumentace v angličtině pro celní odbavení a přijetí projektu.

Q4: Jaká je typická celková časová osa pro projekt těžké ocelové konstrukce?

Odpověď: V závislosti na měřítku projektu trvá výroba součásti obecně 45–90 dní po dokončení výkresů. Doba instalace na místě závisí na podmínkách na místě a dostupných zvedacích zdrojích. U zámořských projektů musí být zohledněna i doba trvání námořní přepravy.

Q5: Můžete se zkoordinovat s testovacími agenturami třetích stran při kontrole svarů na projektech z těžké oceli?

A: Ano. Můžeme usnadnit ultrazvukové testování kritických svarů (UT) třetí stranou – jak v továrně, tak na místě – a poskytnout potřebné inspekční zprávy ke splnění akceptačních kritérií pro domácí i mezinárodní projekty.

Q6: Jaké informace jsou nutné k získání nabídky na projekt ocelové konstrukce pro velké zatížení?

Odpověď: Abychom mohli poskytnout návrh a podrobnou cenovou nabídku, požadujeme rozměry budovy (délka, šířka a výška), počet podlaží, nosnost jeřábu a pracovní cyklus, zatížení zařízení, místní klimatické podmínky a jakékoli specifické požadavky na korozní nebo požární ochranu.
