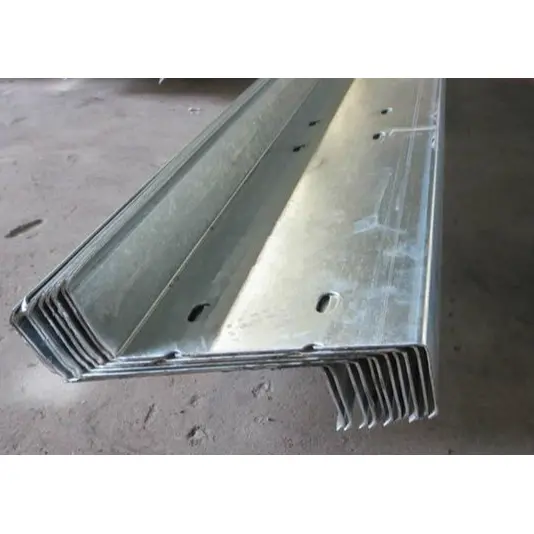

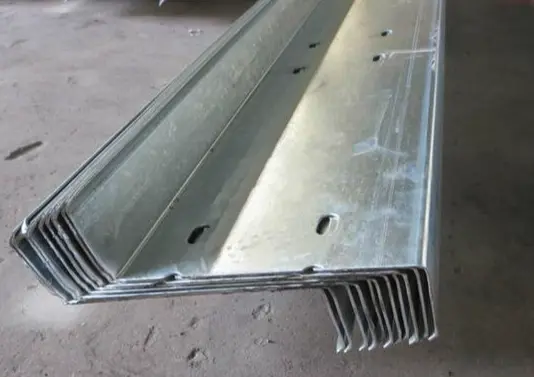

Ocelové vaznice válcované za studena

Ocelové vaznice HAISHENG válcované za studena ve tvaru Z jsou tenkostěnné, nosné profily speciálně navržené pro šikmé střechy ocelových konstrukcí. Na rozdíl od běžných vaznic s C-profilem umožňuje jejich šikmá přírubová konstrukce vzájemné překrytí a vytvoření souvislého nosného nosníku, což výrazně zvyšuje nosnost střechy a zároveň snižuje spotřebu oceli. Jako komplexní dodavatel ocelových konstrukcí nabízíme více než jen profily Z; poskytujeme komplexní vaznicová řešení přizpůsobená faktorům, jako je rozpětí továren, místní zatížení větrem a prostředí pobřežní slané mlhy. Zvládáme vše od kvality galvanizace surovin a in-line děrování až po balíkovou zásilku veškerého podpůrného příslušenství, čímž řešíme běžné technické problémy – jako jsou rozměrové nesoulady, nekonzistentní antikorozní normy a strukturální nedostatečnost během montáže na místě – které vznikají při samostatném získávání profilů a příslušenství.

Definice produktu a rozsah použití

1. Materiál a postup:

Tyto za studena válcované ocelové vaznice z profilu Z jsou vyráběny z ocelového pásu Q235B žárově zinkovaného ponorem pomocí plně automatizované linky tváření za studena pro nepřetržité válcování, jehož výsledkem je standardní tenkostěnný tenkostěnný ocelový profil s průřezem ve tvaru Z.

2. Primární aplikace:

Jsou instalovány nad hlavními střešními nosníky a nesou plné zatížení profilovaného ocelového plechu střechy a izolačních vrstev a přenášejí toto zatížení na hlavní ocelovou konstrukci. Jsou široce používány v továrních budovách portálového rámu a střechách s dlouhým rozpětím.

3. Klíčové konstrukční vlastnosti:

Navrženo s přírubami, které se svažují v opačných směrech, konce mohou být přímo překryty (přesazeny), aby se prodloužila délka, čímž vznikne systém spojitých nosníků o více polích; to nabízí vynikající celkovou odolnost v ohybu ve srovnání s vaznicemi C-profilu.

4. Omezení použití:

Konfigurace se šikmou přírubou jsou nevhodné pro vertikální montáž panelů vnějších stěn; C-profily jsou standardní volbou pro nosné stěnové pasy, zatímco Z-profily se pro stěny používají zřídka.

5. Norma ochrany proti korozi základního materiálu:

Žárové zinkování je standardní proces; tloušťka povlaku musí být ≥80μm pro standardní vnitrozemské průmyslové areály a ≥120μm pro pobřežní nebo chemicky korozivní oblasti.

Dokončete konfiguraci Supply Package

1 Specifikace hlavního Z-sekce

Standardní označení průřezu: výška × příruba × okraj (V × B × C)

Standardní skladové modely: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Běžný rozsah tloušťky stěny: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm verze pro velké zatížení k dispozici pro zakázkové projekty.

2 Komponenty boční stability

1). Průvěsné tyče: Žárově zinkovaná kruhová ocel (Φ10, Φ12); k dispozici v přímých a diagonálních typech pro omezení bočního posunu Z-profilů a zabránění kroucení nebo nestabilitě při vysokém zatížení větrem.

2). Vzpěry: Objímky trubek žárově zinkované svařované (Φ32×2,0); instalované v přechodových bodech diagonálních průhybových tyčí, aby poskytovaly tuhou podporu a zajistily, že se tyče při zatížení nedeformují.

3). Střešní přírubové výztuhy: Malé úhlové ocelové nebo malé C-profilové součásti; na jednom konci připevněna k vaznici Z-profilu a na druhém přivařena ke střešnímu ocelovému nosníku. Tyto odolávají převrácení vaznice způsobené silným sáním větru; celostřešní instalace je povinná pro průmyslové budovy s rozpětím přesahujícím 18 metrů.

3 Specializované příslušenství pro strukturální připojení

1). Příchytky vaznic: Žárově pozinkované ocelové desky (3,0 mm–5,0 mm silné) předem přivařené k hornímu povrchu hlavního střešního nosníku; slouží jako podklad pro kotvení vaznic průřezu Z.

2). Spojovací šrouby: M12 nebo M14 žárově zinkované vysokopevnostní šrouby používané k zajištění překrývajících se konců vaznic.

4 Kompatibilní materiály horního střešního krytu

Horní povrch ocelových vaznic z válcovaných za studena Z je kompatibilní se střešními panely se stojatou drážkou 470/475 a standardními profilovanými ocelovými plechy s barevným povlakem. Podporuje také kompletní systém střešních plášťů, který zahrnuje tepelnou izolaci, PE prodyšné membrány a hřebenové lemování.

Standardizovaná schémata konfigurace vaznice podle scénáře

1 standardní tovární budova se středním rozpětím (méně než 15 m)

Používá model Z160×50×20 s tloušťkou stěny 2,0 mm; má standardně rozmístěné průhybové tyče a lokalizované kolenní výztuhy pouze v polovině rozpětí střechy; vhodné pro vnitrozemské běžné zpracovatelské sklady bez výrazné větrné eroze.

2 tovární budovy na ocelové konstrukce s velkým rozpětím (18 m–30 m)

Používá modely Z180 a Z200 s tloušťkou stěny 2,0 mm–2,2 mm; má kompletní rozložení přímých a diagonálních průhybových tyčí po celé délce a kolenních ortéz v celém rozpětí, aby vydržely vlastní tíhu střechy a silné zatížení tlakem větru.

3 pobřežní oblasti se silným větrem a střechy s velkým rozpětím

Používá zesílené profily Z-profilu (2,2 mm–2,5 mm) s užší roztečí průhybu tyčí a kolenními výztuhami instalovanými po celé střeše; tloušťka galvanizační vrstvy je zvýšena na 120 μm, aby odolala korozi mořské soli a poryvům silného větru.

Ocel s průřezem Z vs. ocel s průřezem C

1. Rozdíly v průřezových strukturách:

Za studena válcované ocelové vaznice z průřezu Z mají šikmé pásnice, které umožňují překrytí konců a vytvoření souvislé nosníkové konstrukce; Ocelové vaznice C-profilu mají ploché příruby, které lze spojovat pouze natupo, což má za následek jednoduše podporované konstrukční chování.

2. Scénáře aplikace:

Ocel profilu Z je vhodná pro šikmé střechy a aplikace s dlouhým rozpětím; Ocel C-profilu se běžně používá pro tovární obklady stěn a střechy s rozpětím 12 metrů nebo méně.

3. Strukturální výkon:

Při stejných rozměrech průřezu má ocel průřezu Z nižší ohybové momenty uprostřed rozpětí, což umožňuje větší vzdálenosti střech na jedno pole.

Pět základních praktických výhod

1. Vhodnost konstrukce pro šikmé střechy:

Šikmé pásnice se přirozeně vyrovnávají se sklonem střechy a udržují horní povrch vaznice rovnoběžně se střešním panelem; to zajišťuje vertikální, rovnoměrný přenos zatížení a eliminuje excentrické zatížení.

2. Efektivní instalace překrytí:

Příruby na obou koncích profilu lze přímo překrýt, aby se prodloužila délka bez dalších spojovacích desek; jednoduché sešroubování dokončuje prodloužení, což výrazně zkracuje dobu výstavby střechy.

3. Vynikající boční stabilita:

Sekce nabízí vysokou celkovou boční tuhost a silnou odolnost proti bočnímu tlaku a torzní deformaci, což zajišťuje, že střecha zůstane stabilní při silném větru.

4. Lehký a úsporný materiál:

Pro stejné rozpětí střechy a požadavky na zatížení umožňuje ocel s průřezem Z menší průřezy nebo tenčí stěny, což snižuje množství oceli použité na jednotku plochy a snižuje zatížení hlavní ocelové konstrukce.

5. Pohodlná prefabrikovaná montáž:

Bolt holes for splicing are pre-drilled at the factory; Instalace na místě vyžaduje pouze vložení a utažení šroubů – odpadá nutnost vrtání na místě – výsledkem jsou bezpečné spoje a minimální stavební odpad.

Klíčové odlišovače vs. konkurenční produkty

1. Chování spojitého paprsku: Úspora materiálu pro dlouhé rozpětí

Když se překrývají, za studena válcované ocelové vaznice z průřezu Z tvoří spojitý nosník o více polích, což účinně snižuje ohybové momenty ve středním rozpětí. Za stejných podmínek zatížení a rozpětí lze použít menší specifikace profilu ve srovnání s ocelí s průřezem C, což snižuje celkové náklady na pořízení oceli. Naproti tomu ocel C-profilu se obvykle spoléhá na spojení s jednoduchým rozpětím; aplikace s dlouhým rozpětím vyžadují větší průřezy, což má za následek vyšší spotřebu materiálu.

2 Vynikající sekční pevnost v ohybu

Při stejné výšce a tloušťce stěny nabízí Z-profil vyšší moment setrvačnosti podél své pevné osy ve srovnání s ocelí C-profilu. Poskytuje vynikající vertikální nosnost a odolnost proti těžkému sněhu a silnému větru, takže je preferovanou volbou pro pobřežní projekty a rámové konstrukce s velkým rozpětím.

3 Perfektně se hodí pro střechy se strmým svahem

Šikmá přírubová konstrukce je přirozeně kompatibilní se šikmými střechami a zajišťuje stabilní podporu bez rizika jednostranného, ​​nepodepřeného zatížení, které se často vyskytuje u C-profilů; ploché příruby C-profilů mohou způsobit excentricitu zatížení na strmých svazích, což vede k průhybu a deformaci v průběhu času.

4 Významné celkové nákladové výhody

Použití oceli s průřezem Z pro střechy s velkým rozpětím umožňuje snížení specifikací profilu a celkové spotřeby oceli. Její vlastní hmotnost je mnohem nižší než u tradiční za tepla válcované kanálové oceli; nadměrná hmotnost žlabové oceli nejen zvyšuje náklady na materiál, ale také zvyšuje náklady na hlavní nosníky a základovou konstrukci, což je důvod, proč byla žlabová ocel válcovaná za tepla z velké části vyřazena pro střešní vaznice v moderních průmyslových budovách z lehké oceli.

5 dvojích výhod: Odolnost proti korozi a konstrukce s dlouhým rozpětím

Vyrobeno integrovaným procesem žárového zinkování, splňuje dvojí antikorozní standardy (80 μm pro vnitrozemské oblasti, 120 μm pro pobřežní oblasti), což zajišťuje odolnost vůči korozi při dlouhodobém venkovním použití. U dlouhých rozpětí střech lze sekce přímo přeplátovat, aby se prodloužila jejich délka bez segmentového spojování, což má za následek mnohem rychlejší celkovou rychlost instalace ve srovnání s natupo požadovaným pro C-profily.

6 Souhrnné srovnání s konkurenčními produkty

1). Vaznice C-profilu: Využijte jednoduše podepřenou konstrukci natupo; vhodné pro tovární stěnové systémy a střechy s malým rozpětím (pod 15 m).

2). Za tepla válcovaná kanálová ocel: Vysoká vlastní hmotnost a vysoké náklady; zřídka se používá v systémech pláště z lehké oceli.

3). Vaznice průřezu Z: Umožňují přeplátované, spojité zatížení a nabízejí vynikající odolnost v ohybu; speciálně navrženo pro střechy se strmým sklonem a velkým rozpětím.

Standardizovaný výrobní proces tváření za studena

1 Kontrola vstupní suroviny

Surovinou pro za studena válcované ocelové vaznice z profilu Z je ocelový pás Q235B žárově zinkovaný ponorem. Každá šarže je při dodání ověřena na tloušťku pásu a tloušťku galvanizační vrstvy; zinkový povlak musí být alespoň 80 μm pro vnitrozemské aplikace a 120 μm pro pobřežní aplikace. Povrch je zkontrolován na vady, jako jsou nepotažené skvrny, odlupování, tvrdé ohyby nebo škrábance; neshodné materiály jsou okamžitě umístěny do karantény a vyloučeny z výroby. Standardní výrobní tloušťky stěny zahrnují 1,8 mm, 2,0 mm, 2,2 mm a 2,5 mm.

2 Odvíjení, vyrovnávání a podávání

Ocelové svitky se zvednou na nakládací stojan a odvíječ uvolní pás. Nivelační zařízení eliminuje napětí při navíjení, zatímco jednotka je vybavena oboustranným fotoelektrickým korekčním systémem, který zabraňuje nesprávnému vyrovnání podávání a zajišťuje jednotné rozměry průřezu.

3 Kontinuální tváření za studena (hlavní proces)

Několik sad tvarovacích válců postupně ohýbá ocelový pás a válcová tvar Z – s nakloněnými přírubami a dovnitř stočenými břity – v jediném průchodu. Proces umožňuje hromadnou výrobu plného standardního rozsahu od Z140 do Z300; pevné nástroje zajišťují kontrolovatelné rozměrové tolerance.

4 Servopohon létající pila pro přesné řezání na délku

Materiál se řeže přesně online na délky požadované projektem zákazníka. Hydraulická létající pila vytváří čistý, hladký řez a zabraňuje deformaci průřezu v důsledku rozdrcení nebo nadměrných otřepů.

5 Děrování na konci kola

Bolt holes are punched at both ends of the profile to facilitate on-site overlapping and bolted connections. Standardizovaná rozteč otvorů eliminuje potřebu dalšího vrtání během instalace.

6 Závěrečná kontrola výrobku

1). Skutečné měření výšky sekce, šířky příruby, rozměrů břitu a tloušťky stěny pro ověření shody se specifikacemi objednávky;

2). Kontrola vad, jako je boční prohnutí, zkroucení nebo poškození galvanizovaného povlaku; vadné výrobky jsou vytříděny k přepracování.

7 Organizované sdružování a balení

Z-vaznice stejného modelu, tloušťky stěny a délky jsou spojeny dohromady. Dřevěné palety jsou umístěny ve spodní části kvůli ochraně a jsou připevněny identifikační štítky s uvedením modelu, tloušťky stěny, jednotlivé délky, množství zásilky a odpovídajícího názvu projektu.

8 Současné zpracování a balení pomocných komponent

Souběžně se zpracovávají kompletní sady pomocných komponent: spojovací tyče jsou vyráběny řezáním kruhové oceli Φ10/Φ12, válcováním závitů na obou koncích a aplikací žárového zinkování; vzpěry jsou vyrobeny řezáním a zpracováním svařované trubky Φ32×2,0; a okapové výztuhy a vaznicové příchytky jsou vyráběny ohýbáním. Všechny komponenty procházejí zinkováním, jsou tříděny a baleny do krabic a jsou expedovány ve stejné dávce jako Z-vaznice.

9 Standardizované postupy instalace na místě

1). Přivařte a zajistěte žárově pozinkované příchytky vaznice k hornímu povrchu ocelových střešních nosníků;

2). Překryjte konce Z-vaznic v střídavém uspořádání, vložte a utáhněte šrouby M12/M14, abyste vytvořili souvislý nosný nosník;

3). Nainstalujte přímé a diagonální spojovací tyče s využitím objímkových vzpěr pro posílení boční stability; instalujte okapové výztuhy pro dlouhé střešní části.

Klíčové výkonové specifikace

1 Specifikace surovin

1). Třída materiálu: Q235B žárově zinkovaný ocelový pás

2). Standard galvanizace: ≥80μm pro standardní vnitrozemské oblasti; ≥120μm pro pobřežní oblasti a chemické průmyslové zóny

3). Standardní tloušťka stěny: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm verze pro velké zatížení je k dispozici na vyžádání

4). Mechanické vlastnosti: Mez kluzu ≥235 MPa; rozsah pevnosti v tahu 375 MPa–500 MPa

2 Celá řada průřezových specifikací (V × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Poznámka k použití: Výrobky z oceli s průřezem Z se doporučují pouze pro aplikace na nosné střechy; použití jako stěnové vaznice se nedoporučuje. 3 Odkaz na teoretickou jednotkovou hmotnost běžných modelů (kg/m)

- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m

4 Technické specifikace pro kompletní sady příslušenství

1. Průvěsné tyče: Φ10, Φ12 Q235 žárově zinkovaná kruhová ocel; konce mají válcované závity;

2. Objímky vzpěr: Bezešvá ocelová trubka Φ32×2,0;

3. Okapové výztuhy (kolenní výztuhy): 1,8 mm–2,0 mm malá ocel C-profilu nebo úhelník; základní komponenty pro střechy se silným větrem;

4. Spojovací příslušenství: Vaznicové příchytky z ocelového žárově pozinkovaného plechu tloušťky 3,0–5,0 mm; upevňovací šrouby jsou M12/M14 žárově zinkované vysokopevnostní šrouby.

5 Kritéria výběru založená na scénáři aplikace

1. Střechy malého až středního rozponu (rozpětí ≤ 15m): Z160×50×20, tloušťka stěny 2,0mm;

2. Velkorozponové tovární budovy (18–30 m): modely Z180 nebo Z200, tloušťka stěny 2,0–2,2 mm; průhybové tyče instalované přes celé rozpětí; okapové výztuhy instalované průběžně podél střechy;

3. Pobřežní oblasti se silným větrem a korozivním prostředím: Vyberte 2,2–2,5 mm tlustší profily; zmenšit instalační vzdálenost průhybových tyčí; zvýšit tloušťku galvanizační vrstvy na 120μm.

6 Klíčové konstrukční vlastnosti

Šikmé příruby umožňují vzájemné překrývání, čímž vzniká spojitý konstrukční systém nosníku; při stejných rozměrech průřezu nabízejí ocelové vaznice válcované za studena z profilu Z ve srovnání s ocelí průřezu C vynikající odolnost v ohybu, díky čemuž jsou vhodné pro všechny střešní projekty šikmých ocelových konstrukcí s velkým rozpětím.

FAQ

1. Otázka: Jak mám rozlišovat a vybírat mezi ocelí s průřezem Z a ocelí s průřezem C?

A: Pro střechy s krátkým rozpětím (méně než 15 m) a nosné vnější stěny továrny použijte ocel s průřezem C; upřednostňovat ocel s průřezem Z pro šikmé střechy, velkorozponové tovární budovy (nad 18 m) a střechy s prostorovým rámem ve větrných pobřežních oblastech.

2. Otázka: Jak je zajištěna ochrana proti korozi pro ocel průřezu Z v pobřežních projektech?

Odpověď: Objednávky pro pobřežní oblasti jsou vyráběny pomocí žárově zinkovaných ocelových pásů o tloušťce 120 μm; všechny součásti příslušenství – jako jsou průhybové tyče, vaznice a okapové výztuhy – procházejí stejným procesem těžké galvanizace, aby se zabránilo jejich korozi před hlavními konstrukčními částmi.

3. Otázka: Nabízíte řezání vlastní délky a dodáváte kompletní sadu příslušenství pro přepravu?

Odpověď: Podporujeme řezání na jakoukoli specifikovanou délku. Kompletní sadu příslušenství – včetně průvěsných tyčí, vzpěr, okapových výztuh, vaznicových příchytek a spojovacích šroubů – lze přizpůsobit specifickým požadavkům na rozpětí a zatížení větrem a odeslat společně v jednom kontejneru.

4. Otázka: Lze ocel s průřezem Z použít přímo jako stěnové vaznice?

Odpověď: Nedoporučuje se; šikmé příruby znesnadňují montáž vertikálních stěnových panelů v jedné rovině. Ocel C-profilu je standardní volbou pro nosné stěnové vaznice.
