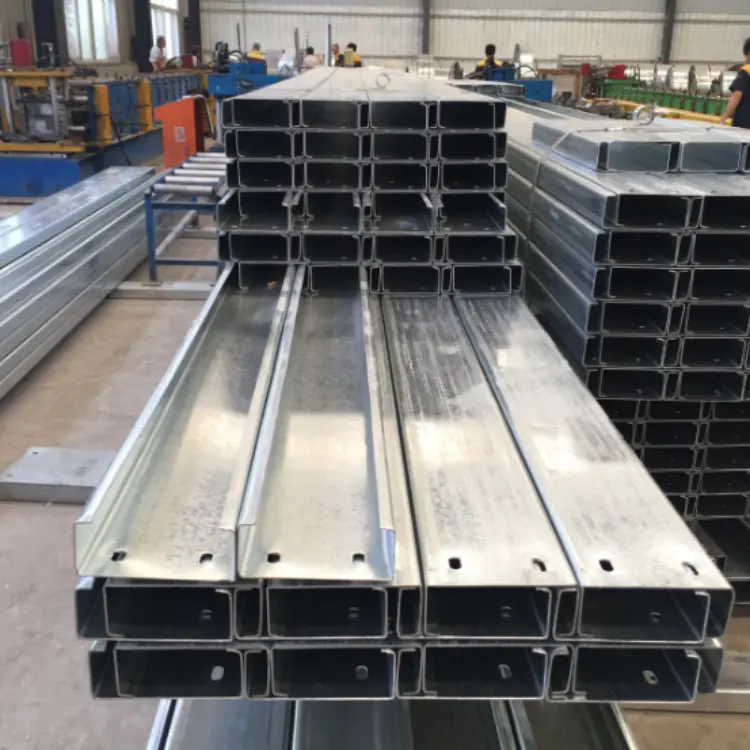

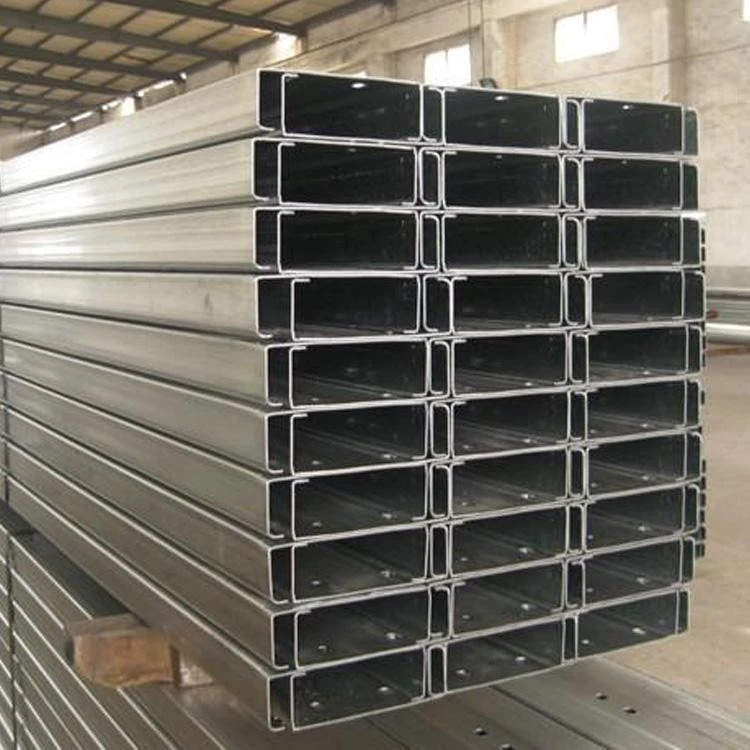

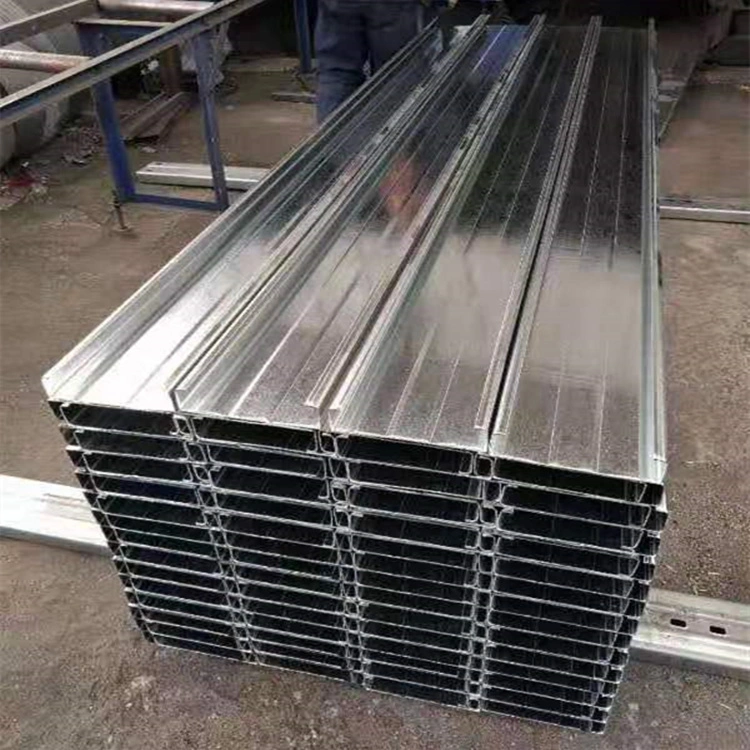

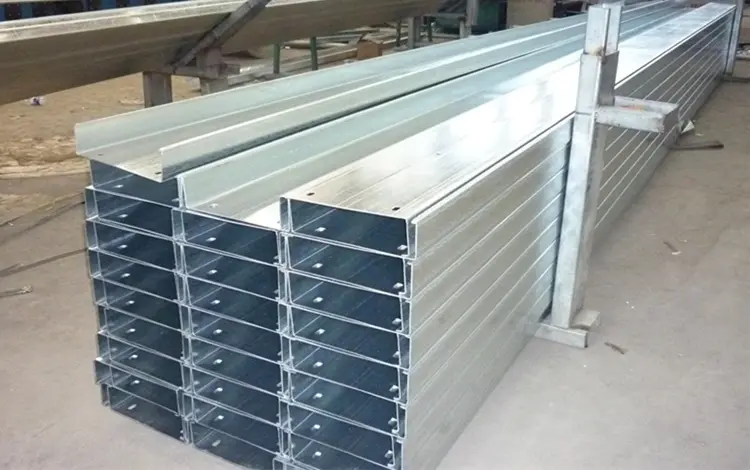

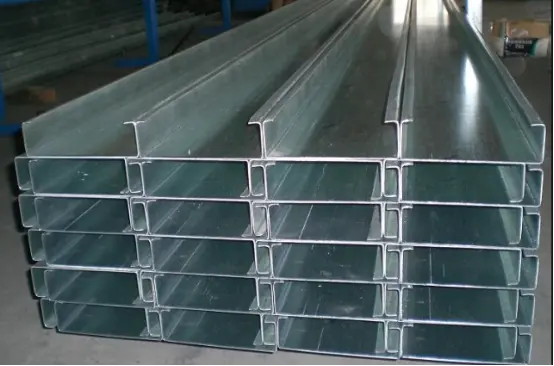

Ocelové vaznice válcované za studena

Ocelové vaznice válcované za studena z C jsou vyráběny z ocelových pásů žárově pozinkovaných. Dělí se na střešní vaznice a vaznice stěnové, instalují se na ocelové nosníky, sloupy nebo horní pasy prostorových rámů. Slouží jako nosná základna pro ocelové střešní a stěnové panely s barevným nátěrem, přenášejí zatížení na hlavní ocelovou konstrukci a působí jako nosná konstrukce pro systém obvodového pláště budovy. Standardní specifikace: Q235 žárově zinkovaná ocel C-profilu s tloušťkou galvanizační vrstvy ≥80μm.

Součásti systému ocelových vaznic válcovaných za studena

1. Společné specifikace pro hlavní členy

Střecha: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Stěna: C80×40×20, C100×50×20, C120×50×20

Tloušťka stěny: 1,8, 2,0, 2,2, 2,5 mm

2. Systém spojovací tyče

1). Rovné kruhové ocelové spojovací tyče: Φ10, Φ12; instalované diagonálně.

2). Objímkové vzpěry: Φ32×2,0 svařovaná trubka; instalované v přechodových bodech diagonálních spojovacích tyčí pro zajištění pevné podpory.

Uspořádání: Táhla jsou povinná pro střešní vaznice s rozpětím přesahujícím 4 metry.

3. Okapové výztuhy (prověšené tyče/vzpěry)

Úhlová ocel ve tvaru L nebo ocel s malým průřezem C; připojena jedním koncem k vaznici a druhým k ocelovému nosníku. Zabraňují převrácení vaznice tlakem větru na střechu a u velkorozponových střech jsou standardní výbavou.

4. Komponenty připojení

1). Příchytky vaznic: Zapuštěné nebo navařené na ocelové nosníky a sloupy; Na tyto příchytky spočívají vaznice C-profilu.

2). Vysokopevnostní šrouby a samořezné šrouby: Používají se pro spojování vaznic a zajišťování vaznic k příchytkám.

5. Přidružené vrstvy obložení/obálky

Upevněné nad vaznicemi: Střešní/stěnové panely, izolace, parotěsné membrány a lemovací/lemovací komponenty.

Tři možnosti konfigurace

1. Malý sklad (rozpětí ≤ 9m): C140×50×2,0 střešní vaznice + C100×50×2,0 stěnové vaznice; jednoduché průvěsové tyče; žádné přírubové vzpěry.

2. Standardní tovární budova (12–24 m): střešní vaznice C160/C180 + kompletní systém průhybů a vzpěr + výztuhy střešních pásnic.

3. Pobřežní oblasti se silným větrem / Střechy prostorového rámu: Silnější ocel s C-profilem (2,2–2,5 mm), zvýšená hustota průhybu tyčí a úplné vyztužení příruby střechy.

Antikorozní specifikace

Standardní vnitrozemí: žárové zinkování ≥ 80μm;

Coastal (solný sprej): Žárové zinkování ≥ 120μm.

Hlavní výhody

1. Ocelové vaznice válcované za studena C se vyznačují konstrukčně účinným průřezem, který nabízí vynikající pevnost v ohybu a tlaku, hospodárnost materiálu a vysokou nosnost.

2. Hladké povrchy bez otřepů a přesné děrování usnadňují snadné spojování a spojování.

3. Jednotné vlastnosti materiálu a dobrá houževnatost; odolný proti kroucení a deformaci.

4. Předražené otvory umožňují přímou montáž na místě, což výrazně zkracuje dobu výstavby.

5. Kompatibilní s různými střešními a stěnovými obkladovými panely; nezbytný profil pro rámování lehkých ocelových budov.

Rozlišení zvýraznění

I. Lehká a přitom vysoká nosnost; snižuje primární strukturální náklady.

Tenkostěnné profily tvářené za studena váží pouze asi jednu třetinu za tepla válcované kanálové oceli při stejné nosnosti. To výrazně snižuje zatížení ocelových nosníků, sloupů a základů a také celkovou tonáž oceli potřebnou pro konstrukci. Naproti tomu betonové vaznice jsou extrémně těžké a nevhodné pro prostorové rámy nebo dlouhé rozponové lehké ocelové střechy.

II. Tovární hromadná výroba a rychlá instalace

Komponenty jsou vyráběny na pevné délky; montáž na místě využívá metodu suché výstavby se šroubovými spoji, což eliminuje potřebu řezání nebo svařování na místě. Naproti tomu dřevěné vaznice vyžadují hoblování a konzervační ošetření, zatímco betonové vaznice vyžadují bednění, odlévání a ošetřování, což má za následek významný rozdíl v časových liniích výstavby.

III. Průřezový design usnadňuje spojovací tyče a kolenní ortézy; vynikající celková stabilita

Dovnitř stočený okraj oceli C-profilu umožňuje snadnou instalaci kulatých tyčí a kolenních výztuh a vytváří tak robustní konstrukční systém s vynikající odolností proti bočnímu kroucení a zatížení větrem/sněhem ve srovnání s jednoduchými železnými vaznicemi.

IV. Žárově zinkováno pro úplnou ochranu proti korozi a dlouhou životnost

Celá sekce je žárově zinkována, což zajišťuje jednotný, vzduchotěsný zinkový povlak (80 μm pro vnitrozemské oblasti, 120 μm pro pobřežní oblasti), který odolává korozi deštěm a vlhkostí. Naopak surové dřevo je náchylné k hnilobě a praskání, zatímco standardní ocel s černými železnými kanálky znamená vysoké náklady na údržbu pro pravidelné lakování.

V. Snadné vrtání a vedení inženýrských sítí

Přímo na místě lze vrtat otvory do sítě pro vodovodní a elektrické vedení, čímž odpadá nutnost vést kolem trámů nebo vaznic a výsledkem je čisté a efektivní uspořádání. Naproti tomu silné stěny kanálové oceli znesnadňují vrtání a betonové vaznice nelze vrtat libovolně.

VI. Flexibilní řezání a úprava; recyklovatelné a znovu použitelné

Materiály lze řezat a spojovat na místě pro opětovné použití během rozšíření továrny nebo úprav umístění dveří a oken a ocel je 100% recyklovatelná. Dřevěné a betonové vaznice se však při demolici obvykle stávají stavebním odpadem.

VII. Vynikající hospodárnost

Vyrábí se kontinuálním válcováním, jednotkové náklady jsou nižší než náklady na žlabovou ocel válcovanou za tepla nebo upravené vaznice z masivního dřeva, což z něj činí nejekonomičtější volbu rámování obvodových plášťů průmyslových budov.

VIII. Krátké rozlišení od oceli s průřezem Z

Vaznice z ocelového profilu C válcované za studena mají rovné konce, díky čemuž jsou vhodné pro stěny a střechy s krátkým rozpětím s jednoduchým spojováním na místě.

Ocel s průřezem Z je navržena pro přeplátované, stupňovité spoje, takže je vhodná pro střechy s dlouhým rozpětím.

IX. Přehled konkurenčních produktů

1. Za tepla válcovaná kanálová ocel: Vysoká vlastní hmotnost, drahý materiál a neekonomické;

2. Dřevěné vaznice: Hořlavé a náchylné k hnilobě; nesplňuje normy požární bezpečnosti;

3. Betonové vaznice: Těžká a pomalá instalace; z velké části vyřazeny v ocelových konstrukcích.

Standardní výrobní proces

I. Vstupní kontrola surovin

Surovina: Žárově pozinkovaný ocelový pás (Q235). Kontroly se týkají tloušťky zinkového povlaku, tloušťky pásu a meze kluzu. Běžné tloušťky stěn: 1,8/2,0/2,2/2,5 mm. Požadavky na zinkový povlak: ≥80 μm (vnitrozemí) a ≥120 μm (pobřežní). Ocelový pás musí být bez odlupování, nepotažených míst nebo zkroucených okrajů.

II. Odvíjení a podávání

Ocelový svitek zvednutý na odvíječ → pás zploštělý → přiváděn do tvářecí jednotky (vybavené systémem sledování/vyrovnání, aby se zabránilo odchylce materiálu).

III. Kontinuální tváření za studena

Ocelový pás prochází několika sadami tvarovacích válců, postupně se ohýbá, aby vytvořily pás, horní a spodní příruby a vnitřní okraje. Standardní profil C-profilu (např. C80/C100/C140/C160/C180/C200) je vyroben v jediném průchodu.

IV. Servo-řízené řezání na délku

Nařežte na požadovanou délku projektu pomocí online hydraulické létající pily; hrana řezu je hladká a bez deformací.

V. Děrování

Otvory pro šrouby a kruhové otvory pro průhybové tyče jsou vyraženy do konců nebo stojiny hotového výrobku pro následnou montáž a upevnění.

VI. Kontrola kvality hotového výrobku

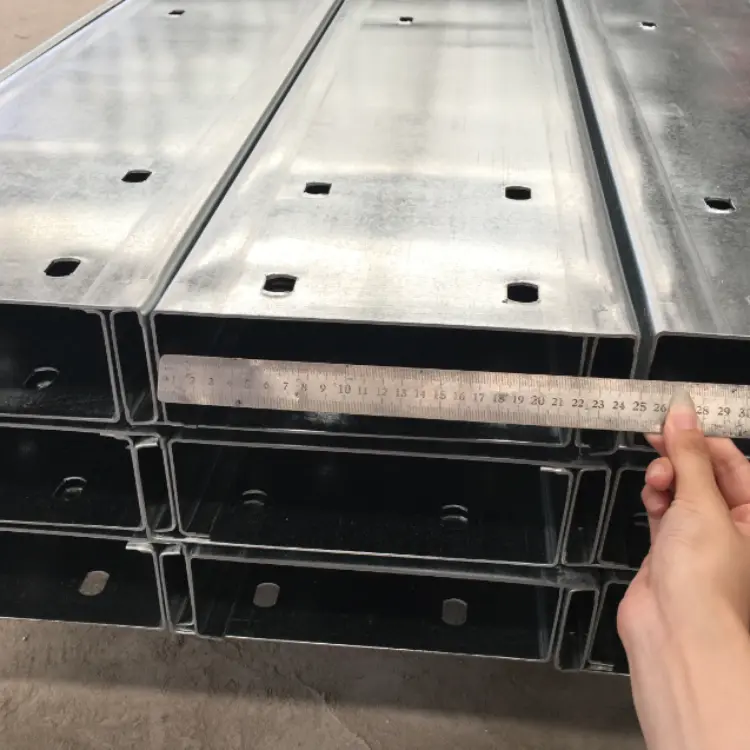

1. Změřte výšku sekce, šířku příruby, rozměry břitu a tloušťku stěny;

2. Zkontrolujte, zda nedošlo k ohnutí, zkroucení nebo poškození zinkového povlaku; oddělit nevyhovující položky.

VII. Stohování a svazkování

Úhledně naskládejte a svazujte produkty stejné specifikace; štítek s modelem, tloušťkou a délkou; zabalit na dřevěné palety pro skladování.

VIII. Zpracování doplňkových komponentů (průhybové tyče, vzpěry, kolenní výztuhy, vaznice)

1. Přímé/diagonální průhybové tyče: Řezání kruhové oceli → válcování závitů;

2. Vzpěry: Řezání svařované trubky;

3. Kolenní a vaznicové výztuhy: CNC řezání, ohýbání a zinkování ocelových plechů.

IX. Stavební proces na místě

1. Přivařte příchytky vaznice k ocelovým nosníkům/sloupům;

2. Zvedněte za studena válcované ocelové vaznice z C profilu na místo a přišroubujte je k příchytkám;

3. Nainstalujte průvěsné tyče a objímkové vzpěry; instalujte okapové výztuhy (kolenní výztuhy) na střechu.

Základní parametry výkonu

I. Parametry surovin

1. Materiál: Q235B za studena válcovaný žárově zinkovaný ocelový pás

2. Tloušťka pozinkovaného povlaku

Standardní vnitrozemské oblasti: ≥80μm

Pobřežní nebo chemické korozní zóny: ≥120μm

II. Specifikace hlavního proudu (V×B×C: výška × příruba × okraj)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Tloušťka: 1,8–3,0 mm.

III. Mechanické vlastnosti

1. Mez kluzu: ≥235 MPa

2. Koeficient lineární roztažnosti: 1,2×10⁻⁵/℃ (kompatibilní s tepelnou roztažností barevně potažených ocelových plechů)

IV. Parametry součástí příslušenství

1. Sag tyče

Přímé/diagonální průhybové tyče: φ10 nebo φ12 Q235 kruhová ocel; konce jsou válcované závitem a žárově zinkovány.

Objímky vzpěr: svařovaná trubka Φ32×2,0; vnitřkem prochází tenčí kruhová ocelová tyč pro napínání.

Pro rozpětí vaznic >4 m je povinný systém průhybových tyčí.

2. Okapové výztuhy (specifické pro střechu)

Řezané z malých C-profilů nebo úhlové oceli; tloušťka odpovídá vaznici nebo je 1,8 mm; jeden konec se připojuje k vaznici a druhý k ocelovému nosníku, aby se zabránilo převrácení vaznice.

3. Spojovací komponenty

Příchytky vaznic: 3,0–5,0 mm ocelový plech žárově zinkovaný ponorem; Upevňovací šrouby: M12 nebo M14 žárově zinkované šrouby.

V. Reference pro výběr a použití pro vaznice z oceli průřezu C válcované za studena

1. Malé sklady (rozpětí ≤ 9m, úzká rozteč sloupků): Střecha C140×50×2,0; Stěna C100×50×2,0

2. Standardní tovární budovy (rozpětí 12–24m, rozteč sloupů cca 6–7m): Střecha C160/C180 (tloušťka stěny 2,0–2,2 mm); vybavené kompletní sadou průhybových tyčí a přírubových výztuh

3. Pobřežní oblasti se silným větrem: Silnější vaznice (tloušťka stěny 2,2–2,5 mm); průvěsové tyče instalované v užších rozestupech

4. Velké tovární budovy (rozteč sloupů > 7m): Střecha C200, C220, C250, C280, C300 (tloušťka stěny 2,0–3,0 mm); vybavené kompletní sadou průhybových tyčí a přírubových výztuh
