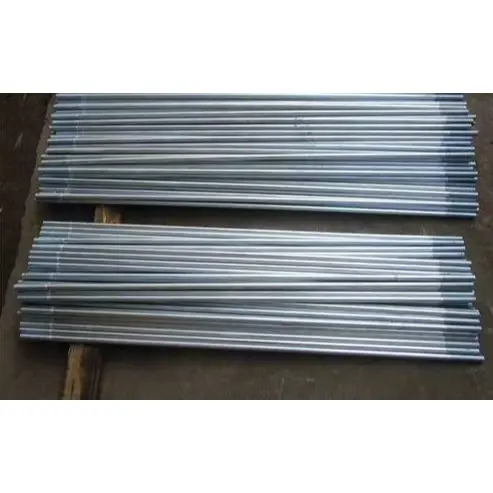

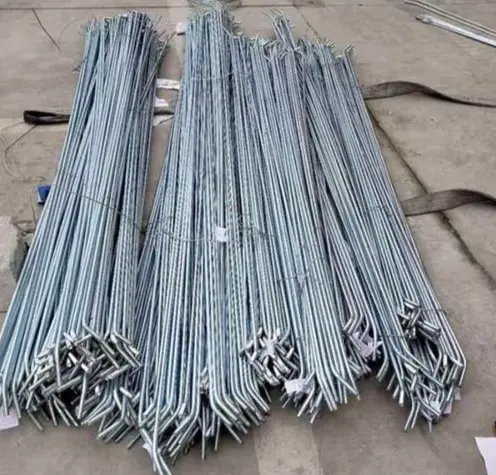

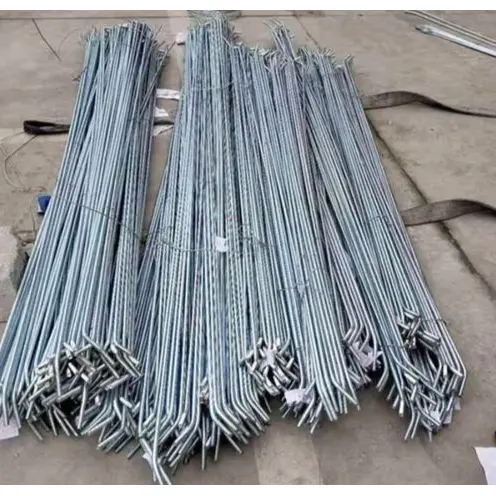

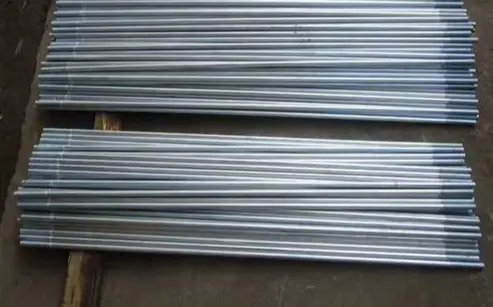

Pozinkované ocelové spojovací tyče pro konstrukční vyztužení

Pozinkované ocelové spojovací tyče pro konstrukční vyztužení (také známé jako žárově zinkované spojovací tyče nebo ocelové napínací tyče) jsou kulaté ocelové konstrukční součásti používané v ocelových konstrukcích, jako jsou průmyslové závody, střechy, stěny a fotovoltaické montážní systémy, aby odolávaly tahovým silám, přenášely horizontální zatížení, stabilizovaly vaznice a stěnové pasy a zabraňovaly boční nestabilitě.

Definice a konfigurace produktu

I. Základní informace o produktu

Materiál: Standard Q235B; Q355B pro aplikace s vysokým zatížením. Kruhová ocel prochází tažením za studena, kalením a popouštěním a závitováním na obou koncích.

Antikorozní: žárově zinkováno (HDG); tloušťka zinkového povlaku ≥70–100μm; vhodné pro venkovní nebo vysoce korozivní pobřežní prostředí.

Funkce: Typy zahrnují přímé spojovací tyče (horizontální spojovací tyče), diagonální spojovací tyče (kolenní výztuhy/větrná výztuha) a spojovací tyče upravené napínákem (nastavitelné napětí).

II. Kompletní konfigurace (standardní montáž)

1) Tělo táhla řízení (1 kus)

Průměr: φ8/10/12/14/16mm (nejběžnější je φ12).

Závity: M8/M10/M12/M14/M16 na obou koncích (přizpůsobeno průměru); délka závitu je 2d–3d na konec.

Délka: přizpůsobená na základě rozpětí; tolerance ±5mm; k dispozici ve verzi s plným závitem nebo s dvojitým závitem.

Povrch: žárové zinkování; odolnost proti solné mlze ≥500 h.

2) Upevňovací příslušenství (1 sada pro každý konec)

Šestihranné matice: stupeň 4,8 / stupeň 8; žárově zinkováno. ·Ploché podložky: Q235 / pozinkované; distribuuje tlak a zabraňuje poškrábání.

·Pérové ​​podložky / pojistné matice: Zabraňují uvolnění v důsledku vibrací (povinné pro střechy / zóny zatížení větrem).

3) Příslušenství pro nastavení / připojení (volitelné na základě požadavků)

·Napínáky (nastavovače táhla): Typy s vidlicí nebo s uzavřeným tělem; kované z oceli 45#, žárově zinkováno; rozsah nastavení: ±50–150 mm.

·Tlačítka / spojovací desky: Q235B/Q355B; tloušťka ≥10 mm; žárově zinkováno; pro napojení na vaznice / trámy / sloupy.

· Chrániče závitů: Zabraňují poškození závitu nebo korozi během přepravy / instalace.

·Trubky vzpěry (pro kompresní tyče): ocelová trubka φ42/48 s vnitřní spojovací tyčí; zajišťuje stabilitu při stlačení.

III. Rychlý přehled klíčových parametrů

·Materiál: Q235B (σₛ ≥ 235 MPa) / Q355B (σₛ ≥ 355 MPa).

· Pevnost v tahu: ≥400MPa (Q235) / ≥470MPa (Q355).

·Pozinkovaný povlak: ≥85μm (venkovní), ≥100μm (pobřežní).

·Běžné specifikace: φ12 (M12), délka 1–6m.

IV. Typické aplikační scénáře

·Tovární zastřešení: Rovná táhla (mezi vaznicemi) + diagonální táhla (odolnost větru) + napínáky (nastavení tahu).

·Obklad stěn: Diagonální táhla pro stěnové pasy; zabránit vyboulení stěny nebo bočnímu posunutí.

·PV montážní systémy: Podélné / příčné spojovací tyče; zvyšuje stabilitu proti zatížení větrem a sněhem. Hlavní výhody

1. Odolnost proti rzi a korozi: Díky galvanizovanému povlaku jsou vhodné pro venkovní a vlhké provozní podmínky.

2. Vysoká pevnost v tahu: Účinně omezuje kývání vaznice a zvyšuje celkovou tuhost konstrukce.

3. Nastavitelná délka: Délky lze doladit na místě, což zajišťuje vysokou přizpůsobivost instalace.

4. Účinnost: Lehká a nákladově efektivní, což usnadňuje pohodlnou dávkovou instalaci.

Rozlišení zvýraznění

I. Ve srovnání s černými ocelovými / lakovanými spojovacími tyčemi

1. Vynikající odolnost proti korozi a povětrnostním vlivům

Prochází komplexním žárovým zinkováním; silný, metalurgicky spojený povlak blokuje vlhkost a solnou mlhu, což umožňuje dlouhodobé použití ve venkovním, vlhkém nebo přímořském prostředí. Naproti tomu standardní černé ocelové díly snadno reziví a nátěry se odlupují nebo se odlupují, což vyžaduje časté odstraňování rzi a přelakování, což má za následek vysoké náklady na údržbu.

2. Delší životnost

Životnost přesahuje 20 let za normálních podmínek – daleko předčí lakované díly (3–5 let), takže jsou ideální pro trvalé venkovní ocelové konstrukce, jako jsou tovární budovy a fotovoltaické montážní systémy.

3. Vynikající celistvost povrchu

Zinkový povlak je odolný proti opotřebení a nárazu, což minimalizuje poškození během přepravy a instalace. Závity jsou odolné vůči korozi a zadření, což zajišťuje bezproblémovou demontáž při budoucí údržbě.

4. Jednotný vzhled a snadná kontrola

Vyznačuje se konzistentním stříbrno-šedým povrchem, který umožňuje snadnou vizuální identifikaci specifikací a kvality na místě.

II. Ve srovnání s nerezovými spojovacími tyčemi

1. Vynikající poměr ceny a výkonu

Náklady na pořízení jsou výrazně nižší než náklady na spojovací tyče z nerezové oceli; za standardních korozních podmínek je celkový výkon srovnatelný, což vede k podstatnému snížení projektových nákladů.

2. Stabilní mechanické vlastnosti

Primárně vyrobeno z oceli Q235B/Q355B; pevnost a houževnatost splňují požadavky na zatížení v tahu pro ocelové konstrukce a zajišťují spolehlivou únosnost a odolnost proti deformaci.

3. Vysoká adaptabilita zpracování

Přizpůsobitelné délky a závity; kompatibilní s příslušenstvím, jako jsou napínáky a distanční trubky, nabízí flexibilitu pro instalaci na místě, vyrovnání a napínání.

III. Jedinečné výhody

1. Zaměřená nosná a jednoduchá konstrukce: Primárně zvládá tahové zatížení; lehký a prostorově efektivní; účinně omezuje boční posunutí vaznic a stěnových pasů, čímž zvyšuje celkovou stabilitu konstrukce; slouží jako jednoduchý, účinný tahový prvek v ocelových konstrukcích.

2. Komplexní podpůrný systém: Kompatibilní s kompletní sadou příslušenství – jako jsou pozinkované matice, podložky, napínáky a styčníkové plechy – s odpovídajícími antikorozními úpravami, které zabraňují galvanické korozi a zajišťují jednotnou ochranu.

3. Pohodlná instalace: Konstrukce s oboustranným závitem umožňuje jemné doladění napětí a vyrovnání pomocí matic, což má za následek vysokou účinnost při konstrukci a seřizování.

IV. Stručná omezení

1. Výkon v drsném prostředí: Odolnost proti korozi je nižší než u nerezové oceli ve vysoce korozivním nebo silně kyselém/alkalickém prostředí.

2. Cena: Jednotková cena je vyšší než u standardních černých železných spojovacích tyčí, což má za následek mírně vyšší počáteční investici.

V. Shrnutí výběru

· Suché vnitřní prostředí, dočasné konstrukce nebo přísná kontrola nákladů → Vyberte černé ocelové nebo lakované spojovací tyče.

· Venkovní/exponovaná místa, pobřežní oblasti, standardní podmínky koroze nebo potřeba dlouhodobého bezúdržbového výkonu → Upřednostněte spojovací tyče z pozinkované oceli.

· Chemická prostředí se silnou korozí nebo vysokými požadavky na čistotu → Zvolte spojovací tyče z nerezové oceli.

Stavební proces na místě

Pozinkovaná ocelová táhla pro konstrukční vyztužení jsou použitelná pro: Tovární vaznicová táhla, nástěnná táhla, PV montážní táhla a táhla upravená napínáky. Základní materiál je typicky Q235B/Q355B žárově zinkovaná kruhová ocel; instalace odpovídá normám ocelových konstrukcí.

I. Příprava stavby

1. Kontrola materiálu: Ověřte průměr, délku a specifikace závitu spojovací tyče; zkontrolujte, zda je v pořádku pozinkovaný povlak a ujistěte se, že závity nejsou promáčknuté, rezavé nebo odizolované; ujistěte se, že příslušenství (pozinkované matice, ploché podložky, pružné podložky, napínáky, styčníkové plechy) jsou v dobrém stavu. Přísně zakažte míchání příslušenství různých specifikací nebo výrobních procesů.

2. Příprava nářadí: Klíče, nástrčné klíče, svinovací metry, olovnice a ruční kladiva; pro seřízení táhla připravte páčidla a napínací klíče; zajistit, aby bylo pro práci ve výškách k dispozici kompletní bezpečnostní vybavení. 3. Ověření základu: Zajistěte, aby spojovací desky a předvrtané otvory/průměry pro nosníky, sloupy, vaznice a obvodové pláště odpovídaly výkresům; ujistěte se, že součásti jsou správně umístěny a bezpečně dočasně upevněny.

4. Technická instruktáž: Jasně definujte rozmístění, sklon a požadavky na napínání spojovacích tyčí, přičemž rozlišujte mezi instalačními specifikacemi pro přímé spojovací tyče, diagonální spojovací tyče a spojovací tyče s napínákem.

II. Proces instalace a provozní klíčové body

(A) Standardní oboustranné závitové spojovací tyče (rovné/diagonální spojovací tyče)

1. Vložení: Oba konce spojovací tyče provlékněte postupně předvrtanými otvory v komponentech, aby tyč zůstala rovná bez zauzlování nebo zkroucení.

2. Umístění příslušenství: Nainstalujte součásti v pořadí plochá podložka → pružná podložka → matice; rozdělte dělení v pružné podložce, abyste zajistili účinek proti uvolnění.

3. Počáteční utažení: Symetricky utáhněte matice na obou koncích, abyste vytvořili základní napětí a odstranili vůli součástí.

4. Konečné utahování: Utahujte po krocích, aplikujte sílu současně na oba konce, abyste zajistili rovnoměrné napnutí a celkovou přímost; neutahujte úplně jednu stranu najednou, protože to způsobuje nesouosost součástí a lokalizovanou koncentraci napětí.

5. Zarovnání: Zkontrolujte přímost a sklon pomocí olovnice nebo vyrovnávací struny; podle potřeby dolaďte polohy matic.

(B) Spojovací tyče napínáku (nastavitelný typ)

1. Připojte oba konce spojovací tyče ke konstrukčním uzlům a volně nainstalujte matice.

2. Otáčejte tělem napínáku, abyste upravili napětí, kontrolovali celkovou těsnost, aby konstrukční geometrie a svislost odpovídaly konstrukčním specifikacím.

3. Po nastavení zajistěte matice proti uvolnění na obou stranách napínáku, abyste zabránili otáčení nebo uvolnění během servisu.

4. U skupin paralelních spojovacích tyčí zajistěte konzistentní napnutí a vyvážené rozložení zatížení.

(C) Instalace s distančními trubkami

Protáhněte spojovací tyč vnitřkem ocelové rozpěrné trubky; na závitové části vyčnívající z obou konců namontujte podložky a matice. Ujistěte se, že rozpěrná trubka lícuje se součástmi (vertikálně nebo horizontálně), aniž by se nakláněla nebo ponechávala mezery.

III. Stavební požadavky podle lokality

1. Táhla střešní vaznice: Horizontální táhla musí zůstat rovná a diagonální táhla musí být instalována v konstrukčních úhlech; všechna táhla musí být napnutá a napnutá, aby se eliminovalo prověšení a zlepšila se celková stabilita vaznic.

2. Stěnové spojovací tyče: Instalujte postupně shora dolů, přičemž kontrolujte svislost stěnových komponentů; zajistěte, aby spojovací tyče nezasahovaly do dveří, oken nebo obkladových panelů.

3. Rohové a koncové spoje: Ujistěte se, že všechny tvarovky jsou kompletní, proveďte dvojitá opatření proti uvolnění a použijte dodatečné vyztužení v oblastech vystavených vysokému zatížení větrem.

IV. Kontrola a ochrana hotových prací

1. Vizuální kontrola: Táhla musí být rovná, bez ohýbání a pozinkovaný povlak nesmí být příliš poškozen; armatury musí být kompletní, s plně utaženými maticemi a plně stlačenými pružnými podložkami.

2. Funkční kontrola: Sestava nesmí být uvolněná nebo viklající; konstrukční rozměry a úhly sklonu musí odpovídat výkresům.

3. Ochrana hotového díla: Je zakázáno šlápnout na táhla nebo pozinkovaný povrch, narážet nebo způsobovat popáleniny při svařování; zabránit kontaminaci maltou nebo olejem na závitových místech.

4. Okamžitě opravte lokalizované škrábance v galvanizovaném povlaku nanesením barvy bohaté na zinek pro obnovení ochrany proti korozi.

V. Stavební zákazy

1. Vynechání plochých podložek nebo pružných podložek, instalace neúplných sad armatur nebo přimíchávání do nepozinkových armatur je přísně zakázáno.

2. Je zakázáno násilím, kroucením nebo používáním ohřevu plamenem k narovnání spojovacích tyčí, aby nedošlo k poškození materiálu nebo selhání galvanizovaného povlaku.

3. Nepoužívejte spojovací tyče s poškozenými závity, silně odlupujícími se galvanizovanými povlaky nebo deformacemi/ohyby.

4. Přílišné utahování matic je přísně zakázáno, aby se zabránilo stržení závitu nebo deformaci součásti.

5. Při venkovní výstavbě za deštivého počasí proveďte ochranná opatření, abyste zabránili korozi způsobené dlouhodobým hromaděním vody na závitech.

Klíčové výkonnostní parametry táhla z pozinkované oceli pro konstrukční vyztužení

Standardy: GB/T 700, GB/T 13912, GB 50017

I. Základní materiál a mechanické vlastnosti

1. Běžné materiály

· Standardní: Q235B; Odolné/dlouhé rozpětí: Q355B

2. Mechanické indikátory

3. Specifikace tyče: Běžné průměry: φ8, φ10, φ12, φ14, φ16 mm; Délka: Přizpůsobeno podle výkresů (standardně 1–6 m); Tolerance délky: ±5 mm

II. Parametry vlákna

1. Specifikace závitu: Přizpůsobeno průměru kulaté oceli (M8, M10, M12, M14, M16)

2. Typ závitu: Oboustranný vnější závit; délka závitu na každém konci je 2–3násobek jmenovitého průměru

3. Přesnost nitě: 6g; hladký střih, proti zadření

III. Vlastnosti galvanizovaného povlaku (preferováno žárové zinkování)

1. Tloušťka povlaku

· Standardní venkovní použití: ≥70 μm

· Pobřežní / vysoce korozivní prostředí: ≥85 μm

2. Adheze: Metalurgická vazba; žádné loupání nebo odlupování při nárazu

3. Odolnost proti korozi: Test solné mlhy ≥500 h; životnost >20 let za běžných venkovních podmínek

IV. Parametry příslušenství

1. Třída matice: Třída 4.8 / Třída 8; žárově zinkováno (stejný materiál); přesné lícování se závity

2. Plochá podložka: materiál Q235, žárově zinkovaná; distribuuje kontaktní tlak; chrání lak/nátěr součástí

3. Pružinová podložka: Vysoká elasticita; používá se především v oblastech s vysokými vibracemi nebo silným větrem, aby se zabránilo uvolnění

4. Napínák (nastavitelný): Materiál: Kovaná ocel 45#, plně žárově zinkovaná; standardní rozsah nastavení: ±50–150 mm mm

V. Parametry použití a instalace

1. Režim zatížení: Určeno pouze pro zatížení v tahu; vystavení tlaku, ohybu nebo bočnímu zatížení je přísně zakázáno.

2. Požadavky na instalaci: Spojovací tyč musí zůstat rovná, bez kroucení nebo zauzlování; matice na obou koncích musí být utaženy symetricky.

3. Vhodnost pro prostředí: Rozsah provozních teplot -20 °C až 80 °C; vyhněte se dlouhodobému kontaktu se silnými kyselinami nebo silnými alkáliemi.

VI. Další vlastnosti

1. Povrchová úprava: Matná stříbrnošedá v celém rozsahu s jednotným zabarvením; odolný proti opotřebení a nárazu.

2. Opětovná použitelnost: Pozinkovaný povlak závitu zajišťuje vlastní mazání, čímž zabraňuje zadření sestavy nebo stržení závitů během demontáže za účelem údržby.
