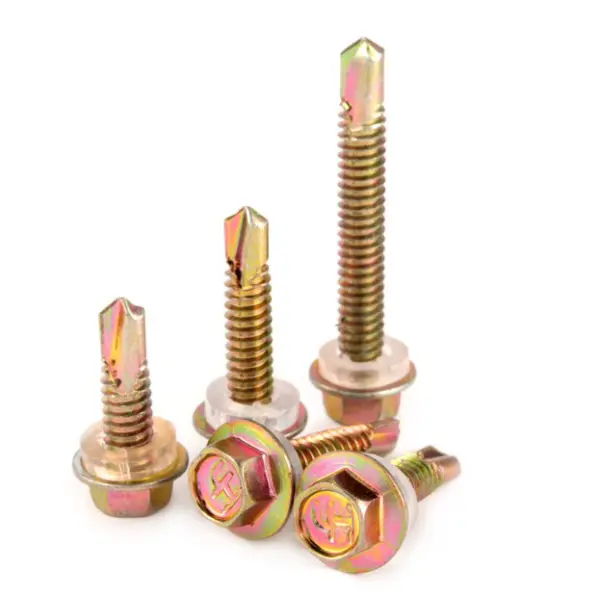

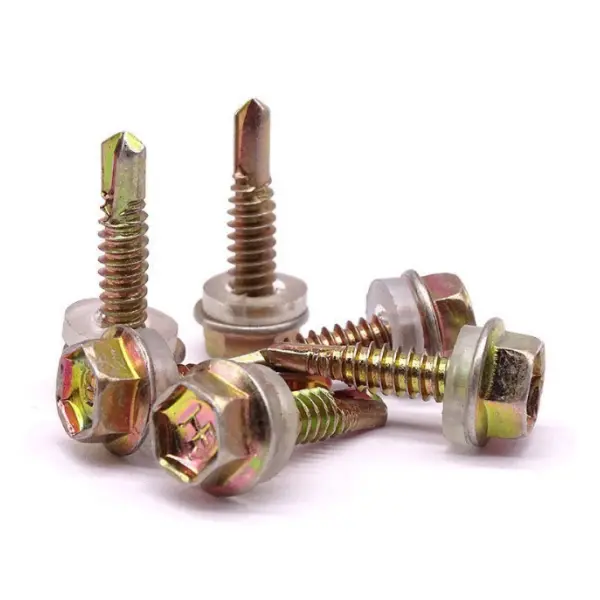

Samořezné šrouby pro ocelové obkladové systémy

Samořezné šrouby pro ocelové obkladové systémy jsou navrženy speciálně pro pláště budov z ocelových konstrukcí, včetně střech, obkladů stěn a ozdobných prvků (jako jsou lemování a rohové úhelníky).

Materiál: Středně uhlíková ocel (1022) nebo nerezová ocel (410/304); tepelně zpracované a dokončené zinkováním nebo kompozitními povlaky.

Základní funkce: Eliminuje potřebu předvrtání; provádí vrtání, závitování a upevňování v jediném kroku. Vhodné pro spojování tenkých plechů (0,5–6 mm), jako je barevně lakovaná ocel, pozinkované plechy a vaznice z tenkostěnné oceli.

Hlava: Šestihranná podložka; kompatibilní se zásuvkovými ovladači nebo elektrickými klíči; nabízí vysokou odolnost proti kroutícímu momentu a zabraňuje prokluzování.

Hrot: Integrovaný vrták (miniaturní spirálový vrták) s drážkami pro odstraňování třísek; možnost vrtání přímo do ocelových plechů.

Závit: Hrubý závit (14 TPI); poskytuje silnou schopnost samořezání a vysokou upínací sílu.

Povrchová úprava: žárově zinkovaný, barevný zinek nebo Dacromet; odolné proti korozi a vhodné pro venkovní použití.

Konfigurace produktu

Standardní sestava obsahuje tělo šroubu a vodotěsnou těsnící podložku (předmontovaná); připraven k okamžitému použití na místě bez nutnosti ruční instalace myčky.

1) Tělo šroubu (součást jádra)

Typ hlavy: Šestihranná podložka; nabízí vysokou nosnost a bezpečné lícování. Specifikace (společné):

o Průměr: 5,5 mm (#12), 6,3 mm (#14)

o Délka: 25–150 mm (musí proniknout panelem a izolační vrstvou, se zapuštěním ≥25 mm do vaznice)

Bod vrtání: ST4,2–ST6,3, odpovídající různým tloušťkám ocelového plechu.

2) Těsnící podložka (kritická pro hydroizolaci; předem sestavená/integrovaná)

Konstrukce: Kompozitní podložka skládající se z kovové podložky (pozinkovaná ocel / nerezová ocel) + pryž EPDM.

Funkce: Vodotěsnost, ochrana proti úniku, odolnost proti stárnutí a odolnost proti povětrnostním vlivům (provozní rozsah: -40 °C až 120 °C).

Rozměry: Vnější průměr ≥19mm; poskytuje velkou kontaktní plochu pro spolehlivé utěsnění. 3) Požadované nástroje (nezbytné pro instalaci)

Ovladače: 1/4″ šestihranné zásuvky (8 mm/10 mm); akumulátorový rázový utahovák nebo elektrická vrtačka

Pomocné nářadí: Vodováha, metr, bezpečnostní popruh (pro práce ve výškách)

Klíčové parametry výkonu

Pevnost v tahu: ≥450 MPa

Tvrdost povrchu: HRC 35–45 (tvrdý hrot vrtáku, houževnaté jádro)

Pevnost při vytažení: ≥8700 N (Q235, 4mm ocelový plech)

Točivý moment: ≥10,9 Nm

Odolnost vůči solné mlze: ≥500 hodin (žárově zinkováno)

Použitelná tloušťka desky: 0,5–6 mm (v závislosti na specifikaci hrotu vrtání)

Typické aplikační scénáře

Střešní krytina: Upevnění barevně lakovaných ocelových plechů k ocelovým vaznicím (odolnost proti zvedání větru a hydroizolace)

Opláštění stěn: Upevnění barevně lakovaných ocelových plechů na stěnové pasy/vaznice

Obložení/lemování: Upevnění hřebenových krytek, okapů a dveřních/okenních rohových lišt

Ostatní: Fotovoltaické (PV) montážní systémy, vzduchové kanály a tenkostěnné ocelové pláště budov

Klíčové výhody samořezných šroubů pro ocelové obkladové systémy

1. Eliminuje kroky předvrtání a řezání závitů; rychlá a pracná instalace

2. Těsný záběr; odolný proti uvolnění a uvolnění

3. Kompatibilní s různými materiály; vysoce univerzální

4. Kompaktní velikost; vhodné pro spojování tenkostěnných a lehkých součástí

Diferenciátory

Porovnání: Standardní samořezné šrouby s ostrým hrotem, standardní šrouby a slepé nýty

I. Klíčové diferenciály

1. Integrované vrtání a upevnění; extrémně vysoká účinnost instalace

Obsahuje vestavěnou strukturu řezání hrotu vrtáku; eliminuje potřebu předvrtání nebo závitování. Vrtání, závitování a upevňování jsou dokončeny v jediném kroku, což výrazně snižuje procesní kroky – ideální pro rozsáhlé instalace opláštění na staveništích.

2. Šestihranná přírubová hlava; silná upínací síla bez sklouznutí

Kombinuje externí šestihranný pohon s čelem příruby, což umožňuje použití s ​​vysokým točivým momentem pomocí elektrických klíčů. Velká dosedací plocha minimalizuje riziko stržení závitu nebo střihu hlavy, takže je vhodná pro podmínky zahrnující vibrace nebo tlak větru v ocelových konstrukcích.

3. Integrovaná kompozitní podložka; vynikající vodotěsné těsnění

Předmontované ve výrobě s kovovými a EPDM komponentami. Pryžová kompozitní podložka: Po utažení těsně přiléhá k povrchu panelu; odolný vůči stárnutí a teplotním extrémům; zabraňuje úniku vody u zdroje; speciálně navrženo pro hydroizolaci systémů obvodových plášťů budov.

4. Tvrzený materiál, vhodný pro kovové spoje

Průběžně kalené s vysokou povrchovou tvrdostí; schopné spolehlivě provrtat 0,5–6 mm barevně lakované ocelové plechy a pozinkované ocelové profily; vyvážená houževnatost zajišťuje odolnost proti zlomení nebo stržení závitu během instalace a nabízí vynikající nosnost ve srovnání se standardními samořeznými šrouby.

5. Odolnost proti korozi a povětrnostním vlivům, vhodné pro venkovní prostředí

Nabízí standardní povrchové úpravy, jako je barevné zinkování, žárové zinkování nebo povlak Dacromet; nabízí vynikající odolnost proti posypové soli a rzi; odolný pro dlouhodobé použití ve venkovních nebo pobřežních průmyslových zařízeních; ideální pro venkovní aplikace opláštění ocelových konstrukcí.

6. Silný záběr závitu, odolný proti zvedání větru a uvolňování

Specializované hrubé samořezné závity zajišťují těsné spojení s ocelovými vaznicemi; poskytuje vynikající odolnost proti vytažení a uklouznutí; odolává silnému zatížení střechami větrem a odolává uvolnění v průběhu času.

II. Srovnání s jinými typy spojovacích prvků (omezení)

1. vs. standardní samořezné šrouby s ostrým hrotem: Vyšší jednotková cena; nevhodné pro nekovové podklady jako dřevo nebo plast.

2. vs. standardní šrouby: Nižší nosnost; nelze použít pro primární konstrukční ložné spáry; vhodné pouze pro obalové systémy a spoje tenkých plechů.

3. vs. trhací nýty: Umožňuje opakovanou demontáž a údržbu (na rozdíl od nýtů na jedno použití); seismická odolnost a tolerance pro opakovanou deformaci jsou však nižší než u vysokopevnostních konstrukčních spojovacích prostředků.

Proces instalace na místě

Samořezné šrouby pro systémy ocelového opláštění Použitelné scénáře: Zastřešení továrny, opláštění stěn (ocelové plechy s barevným povlakem), lemování a rohové obložení, systémy tenkostěnných ocelových plášťů atd.; instalace se řídí obecnými specifikacemi pro konstrukci pláště ocelové konstrukce.

I. Příprava stavby

1. Kontrola materiálu

Ověřte specifikace, délku a antikorozní nátěr; zkontrolujte předem smontované kompozitní podložky, abyste se ujistili, že jsou neporušené a bez oddělení nebo prasklin; rozlišovat mezi specifikacemi vrtných bodů, aby odpovídaly celkové tloušťce panelů.

2. Příprava nástroje

Šestihranný nástrčný šroubovák, elektrický klíč s proměnnými otáčkami / Připravte si ruční vrtačku a předem upravte nastavení rychlosti a točivého momentu; také si připravte metr, fix a nůž.

3. Příprava základního povrchu

Ujistěte se, že povrchy panelů a vaznic jsou bez úlomků, uvolněné rzi nebo výčnělků; zajistěte, aby spoje překrytí panelů byly hladké a povrch panelů nebyl zkroucený.

4. Rozvržení a umístění

Uchopte čáry podle výkresů, abyste určili rozteč šroubů a zajistili horizontální a vertikální vyrovnání.

II. Polohovací a upevňovací operace

1. Zarovnejte a nasaďte panely dohromady a dočasně je zajistěte, aby šířka překrytí odpovídala specifikacím návrhu.

2. Při vrtání vyvíjejte tlak kolmo na povrch panelu; dodržujte vertikální vyrovnání – naklánění nebo šroubování šroubů pod úhlem je přísně zakázáno.

3. Vrtejte a upevněte stálou rychlostí, aby samovrtná špička mohla proniknout do panelu a vaznice; vyhněte se náhlé nebo nadměrné síle, abyste zabránili zlomení hrotu vrtáku nebo deformaci panelu.

4. Standard upevnění: Příruba by měla stlačit kompozitní podložku tak, aby pryžové těsnění bylo rovnoměrně stlačeno a mírně se roztáhlo směrem ven; neutahujte příliš, mohlo by dojít k prasknutí pryžového těsnění nebo k promáčknutí a netěsnosti povrchu panelu.

5. Pořadí instalace: Postupujte od středu rozpětí směrem k oběma koncům a od středu ven, abyste minimalizovali nahromaděné napětí v panelech.

III. Klíčové instalační body pro různé oblasti

1. U střešních panelů umístěte šrouby na vrcholy vln; zašroubování šroubů do žlabů je zakázáno (protože to vede k hromadění vody a úniku); rozteče... Přísně dodržujte výkresy se zvláštním důrazem na zvýšení hustoty spojovacích prvků kolem hřebene, okapu a okapů.

2. Instalujte vertikální stěnové panely shora dolů; zvýšit hustotu šroubů v překrývajících se spojích, aby bylo zajištěno vodotěsné utěsnění.

3. Aplikujte dvojité upevnění na lemování, rohové lemování a uzavírací body se šrouby rozmístěnými rovnoměrně po obou stranách rohu, aby se zabránilo zvlnění okrajů nebo prosakování vody.

IV. Kontrola a ochrana hotových prací

1. Komplexní vizuální kontrola: Ujistěte se, že šrouby jsou svislé a rovnoměrně rozmístěné a že podložky jsou neporušené a správně umístěné.

2. Zajistěte, aby povrchy panelů byly bez výrazných promáčklin nebo škrábanců a aby těsnění překrytí bylo neporušené.

3. Zakažte šlapání, páčení nebo údery do dokončených oblastí, abyste zabránili uvolnění šroubu nebo selhání těsnění.

4. Okamžitě vyměňte nebo opravte poškozené podložky nebo špatně vyrovnané šrouby.

V. Stavební zákazy

1. Neodstraňujte ani nevyměňujte původní kompozitní podložky; instalace bez podložek je přísně zakázána.

2. Šrouby nešroubujte šikmo ani je neutahujte nadměrným kroutícím momentem, protože to může způsobit netěsnosti nebo prasknutí šroubu.

3. Nepoužívejte šrouby s opotřebenými vrtáky nebo poškozenými závity.

4. Vyhněte se venkovní instalaci za deště nebo když jsou povrchy panelů vlhké.

Klíčové výkonnostní parametry samořezných šroubů pro ocelové obkladové systémy

I. Základní materiál a povrchová úprava

1. Základní materiál: Standardní ocel 1022 Středně uhlíková ocel (kalená); Nerezová ocel 410/304 pro vysoce korozní prostředí

2. Tepelné zpracování: Průběžné kalení (tvrdý povrch, houževnaté jádro)

3. Povrchová antikorozní úprava: Barevné zinkování, žárové zinkování, Dacromet, fosfátování

4. Odpovídající podložka: Pozinkovaná ocelová podložka + pryž EPDM (těsnění odolné proti povětrnostním vlivům)

II. Tvrdost a mechanické vlastnosti

1. Tvrdost povrchu: HRC 35–45 (zajišťuje schopnost vrtání, zabraňuje zlomení hrotu)

2. Pevnost v tahu: ≥450 MPa

3. Maximální točivý moment: ≥10,9 N·m (standardní specifikace)

4. Kapacita vytahování (sladěno s ocelovým plechem 0,5–4 mm + vaznice): ≥8700 N

III. Specifikace a parametry závitu

1. Běžné jmenovité velikosti: ST5,5, ST6,3 (hlavní proud pro inženýrské projekty)

2. Typ závitu: Hrubý samořezný závit; ostrý profil, silná přilnavost

3. Typ vrtacího hrotu: Standardní samovrtný hrot; vhodné pro tloušťky plechu 0,5–6 mm

IV. Parametry těsnicí podložky

1. Provozní teplota: -40°C až 120°C; odolný proti stárnutí při vysokých/nízkých teplotách

2. Výkon: Vodotěsný, tlumí nárazy, zabraňuje poškození plechů drcení; životnost ≥10 let

3. Struktura: Předmontovaná jako jedna jednotka v továrně; neodnímatelné

V. Parametry antikorozní a povětrnostní odolnosti

1. Barevný zinek: Odolnost vůči solné mlze ≥200 h; vhodné pro vnitřní/suché výrobní prostory

2. Žárové zinkování / Dacromet: Odolnost vůči solné mlze ≥500 h; vhodné pro venkovní, vlhké a přímořské prostředí

VI. Parametry instalace a použití

1. Požadavky na upevnění: Podložka musí být rovnoměrně stlačena; zabraňte nadměrnému utažení, aby nedošlo k prasknutí pryže nebo promáčknutí povrchu plechu

2. Hloubka vrtání: Po proražení barevného plechu musí být účinné zapuštění do ocelové vaznice ≥25 mm

3. Použití: Spojování tenkých obkladových plechů (střešní krytina, stěnové panely, lemování/lemování); není určeno pro primární nosné konstrukční spoje
