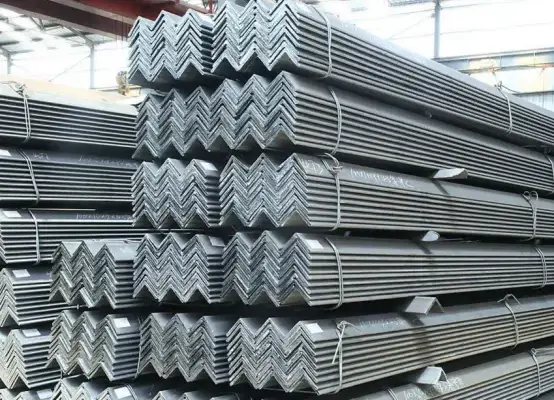

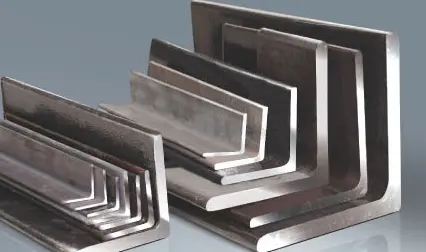

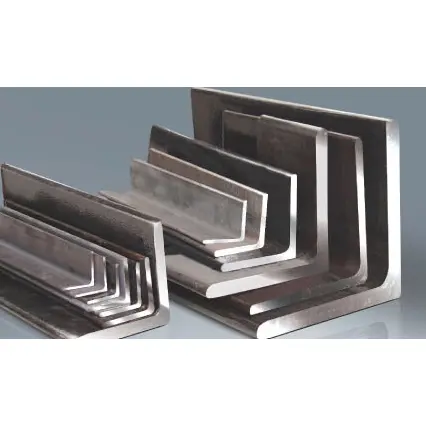

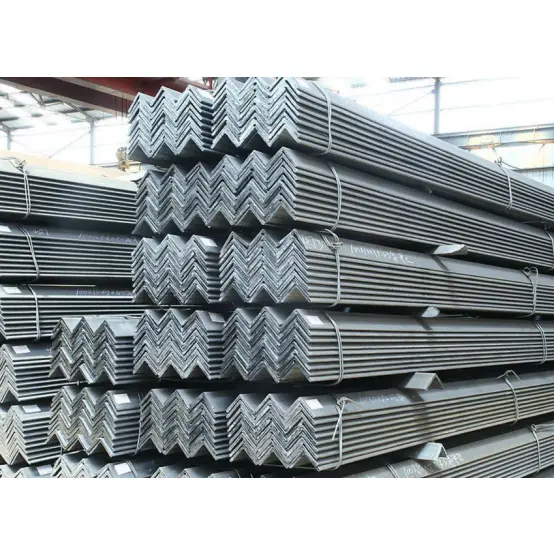

Pozinkované ocelové úhelníky

Úhelníky z pozinkované konstrukční oceli jsou lehké, cenově výhodné a snadno se zpracovávají a instalují. Díky svým kompaktním a všestranným průřezům se často používají pro konstrukční napojení, ztužení, vyztužení vaznic, zábradlí, podpěry, zapuštěné díly a různé pomocné prvky. Jsou široce používány v průmyslových zařízeních, komunálních projektech, elektromechanických instalacích a skladech a jsou velkoobjemovým pomocným materiálem v ocelových konstrukcích.

Charakteristika úhlových tyčí

I. Mechanické a průřezové charakteristiky

1. průřez ve tvaru písmene L; lehká konstrukce. Primárně odolávají axiálním silám, smykovým silám a lokálním ohybovým momentům. Vzhledem k relativně nízké celkové tuhosti nejsou vhodné pro použití jako nosné prvky jádra, jako jsou hlavní nosníky nebo sloupy.

2. Jednodílná konstrukce válcovaná za tepla má za následek nízké zbytkové napětí a jednotné vlastnosti materiálu, díky čemuž jsou odolné vůči praskání nebo deformaci při zatížení.

3. Stejné úhly ramen nabízejí symetrické rozložení zatížení, zatímco nestejné úhly ramen umožňují flexibilní výběr na základě směru síly a přizpůsobují se různým instalačním spojům.

II. Ekonomické a nákupní charakteristiky

1. Široká škála specifikací a modelů; velké zásoby na trhu a rozmanité kanály nákupu; nízká cena a nízké celkové náklady.

2. Lehký, výrazně snižuje celkové zatížení konstrukce a náklady na základy.

III. Zpracování a konstrukční vlastnosti

1. Řezání, děrování, ohýbání, svařování a spojování jsou jednoduché a umožňují flexibilní sekundární zpracování na místě.

2. Kompaktní velikost usnadňuje manipulaci a zvedání; všestranné způsoby montáže (svařování nebo šroubování) zajišťují vysokou efektivitu konstrukce.

3. Flexibilní možnosti spojování a kombinací; použití více tyčí dohromady může zvýšit celkovou nosnost a stabilitu.

IV. Použití a vlastnosti kompatibility

1. Dodává se ve stavu „načerno“ válcovaném za tepla (okují); kompatibilní s antikorozními úpravami, jako je odstraňování rzi, lakování a žárové zinkování; vhodné pro použití ve standardním vnitřním i venkovním prostředí. 2. Vysoce univerzální; vhodné pro výrobu různých pomocných součástí, jako jsou konektory, podpěry, rámy krytů, zábradlí a vestavěné díly.

V. Omezení

Vzhledem ke svému tvaru průřezu mají omezenou odolnost proti ohybu a bočnímu posuvu. Slouží především jako pomocné nosné, spojovací nebo výztužné komponenty a nemohou unést velká zatížení v aplikacích s dlouhým rozpětím nebo v náročných aplikacích.

Použití a rozsah použití

I. Primární použití

1. Spojení a vyztužení spojů: Úhelníky z pozinkované konstrukční oceli slouží jako spojovací desky, výztuhy a spojovací prvky mezi primárními a sekundárními ocelovými prvky (jako jsou nosníky a sloupy), čímž se zvyšuje integrita spoje.

2. Různé podpěry a držáky: Výroba podpěr potrubí, držáků kabelových žlabů, podstavců zařízení, podpěr pro chodby a střešních podpěr.

3. Skříně a konstrukce: Stěnové/střešní vaznice pro průmyslové provozy, konstrukce pro barevné ocelové opláštění, rámování dělicích stěn a rámy dveří/oken.

4. Zábradlí, zábradlí a žebříky: Obvodové oplocení továrny, zábradlí schodišť, zábradlí chodníků, ohrazení plošin a hlavní součásti pro přístupové žebříky.

5. Zapuštěné díly a kotvy: Stavební zapuštěné díly, spojky základní desky a kotvy.

6. Lehké rámy a dočasná zařízení: Jednoduché přístřešky, hromadění staveniště, dočasné podpěry a součásti lešení.

7. Výztuž ocelové konstrukce: Zajištění zesílení, vázání a boční podpory pro H-nosníky, kanálovou ocel, I-nosníky a další konstrukční prvky.

II. Rozsah aplikace

1. Průmyslové budovy: Podpůrné systémy, ohradní konstrukce a pomocné materiály pro plošiny zařízení v továrnách, skladech a dílnách.

2. Komunální inženýrství: Silniční zábradlí, hromadění staveniště, rámy billboardů, podpěry komunálních inženýrských sítí a malé chodníky.

3. M&E a HVAC: Specializované podpěry a závěsy pro vzduchová potrubí, vodovodní potrubí a kabely v elektrárnách, chemických zařízeních a komerčních budovách.

4. Montované a občanské stavby: Pomocné konstrukce pro vícepodlažní ocelové konstrukce, modulové budovy a jednoduché bytové jednotky.

5. Skladování a logistika: Lehké regály, skladové příčky a ochranné konstrukce pro skladové dvory. 6. Ostatní oblasti: Pomocné konstrukce pro stavební stroje, námořní pomocné materiály, rámy zemědělských strojů a pomocné prvky pro věže pro přenos energie.

Klíčové parametry výkonu

Norma: GB/T 706-2016 (úhlové tyče z pozinkované konstrukční oceli); rozdělené do stejných a nestejných úhlů.

I. Společné materiály a mechanické vlastnosti

Modul pružnosti: 2,06 × 10⁵ MPa; energie nárazu při pokojové teplotě ≥ 27 J.

II. Klasifikace, označení a specifikace hlavního proudu

1. Klasifikace a označení

· Stejný úhel nohou: Šířky nohou jsou stejné; označení: šířka nohy × tloušťka nohy (např. ∠50×5).

· Nestejný úhel nohou: Šířky nohou se liší; označení: šířka dlouhé nohy × šířka krátké nohy × tloušťka nohy (např. ∠63×40×5).

2. Společné úhly stejné nohy (hlavní pilíř ve strojírenství)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Běžné nerovnoměrné úhly nohou

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Rozměry a délkové parametry

1. Standardní pevné délky: 6m, 9m, 12m; k dispozici vlastní řezání; tolerance délky ±5 mm.

2. Tolerance tvaru: Zakřivení ≤ 2 mm na metr; celkové zakřivení ≤ 0,2 % celkové délky; žádné výrazné zkroucení.

IV. Strukturální charakteristiky

1. otevřený úsek ve tvaru L; nízká torzní a ohybová tuhost; vhodné pro odolávání axiálním silám, smykovým silám a lokálním ohybovým momentům.

2. Úhly se stejnými rameny se vyznačují symetrickým zatížením a často se používají pro obousměrné vyztužení nebo symetrické podpěry; nestejnoměrné úhly jsou vhodné pro jednosměrné ložné spáry.

3. Nosnost jednoho prutu je omezena; kombinování nebo seskupování členů může zvýšit celkovou tuhost.

V. Vlastnosti povrchu a zpracování

1. Stav dodávky: Válcované za tepla, černý povrch (s okujemi).

2. Zpracovatelnost: Snadné řezání, vrtání, svařování a ohýbání; vhodné pro výrobu na místě.

3. Povrchová ochrana: Kompatibilní s odstraňováním rzi a lakováním, žárovým zinkováním nebo práškovým lakováním; vhodné pro vnitřní i venkovní prostředí.

VI. Parametry provozního prostředí

1. Použitelný teplotní rozsah: [Min]°C až [Max]°C

2. Odolnost proti korozi: Základní materiál postrádá vlastní odolnost proti korozi; povrchová ochrana je povinná pro venkovní nebo korozivní prostředí.

3. Způsoby připojení: Kompatibilní se svařováním, standardním šroubováním nebo galvanizovaným šroubováním.

Tabulka specifikací úhelníků z pozinkované konstrukční oceli
