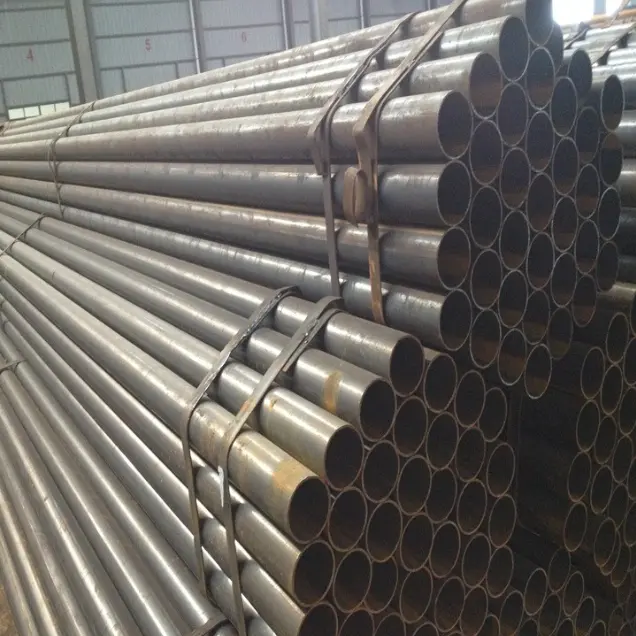

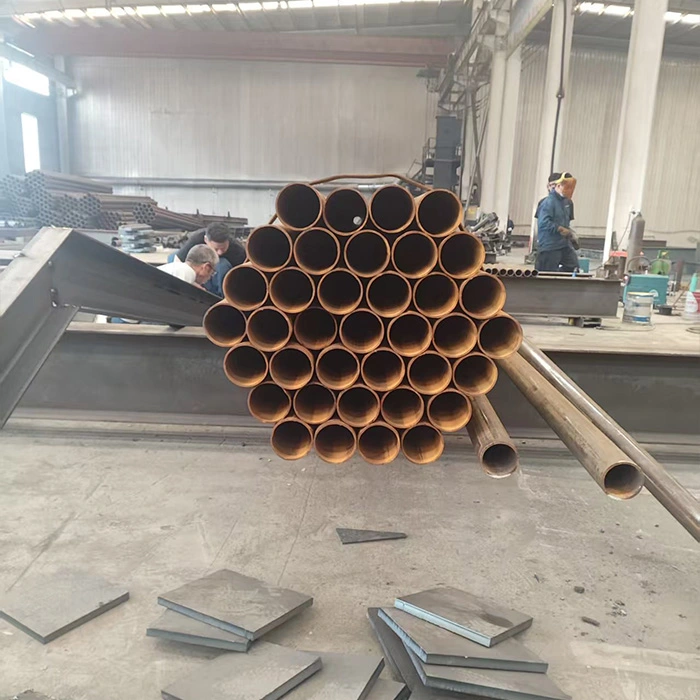

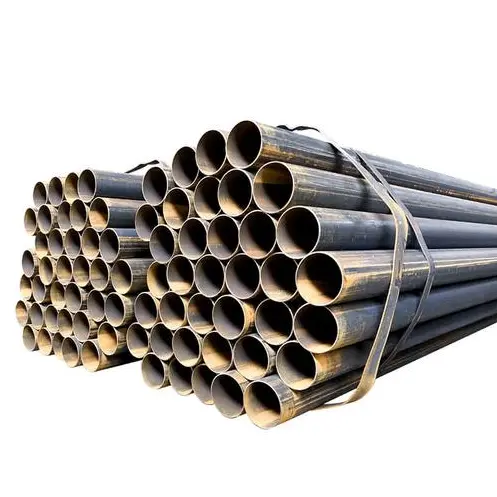

Svařované ocelové trubky

Tyto výrobky, běžně známé jako svařované ocelové trubky, se vyrábějí válcováním a svařováním ocelových pásů. Primárně jsou kategorizovány na svařované trubky s rovným a spirálovým švem, vyráběné v souladu s normami jako GB/T 3091 a GB/T 13793 a běžně vyráběné z oceli Q235B nebo Q355B. Používají se především pro nízkotlakou dopravu kapalin, ocelové konstrukční nosníky a sloupy, podpěry zábradlí, komunální potrubní sítě, elektromechanická potrubí a dočasné projekty, díky čemuž jsou vhodné pro standardní provozní podmínky zahrnující okolní teploty a nízké až střední tlaky.

Vlastnosti produktu

I. Strukturní a mechanické vlastnosti

1. Svařované ocelové trubky jsou tvořeny válcováním a svařováním ocelových pásů a dodávají se ve dvou typech: s rovným a spirálovým švem. Dutý kruhový průřez zajišťuje rovnoměrné rozložení zatížení a nabízí vynikající odolnost proti ohybu a kroucení, stejně jako vynikající celkovou stabilitu.

2. Celková pevnost splňuje požadavky aplikací s nízkým až středním tlakem. Velkoprůměrové svařované trubky se spirálovým švem nabízejí vynikající tlakovou únosnost a tuhost ve srovnání se standardními trubkami svařovanými s rovným švem. Kvůli omezením svaru však nejsou vhodné pro extrémní podmínky zahrnující vysoký tlak, vysokou teplotu nebo silnou korozi.

3. Pro stejnou nosnost jsou lehčí než masivní ocelové komponenty, čímž se účinně snižuje celkové zatížení konstrukce.

II. Výrobní a nákladové charakteristiky

1. Výrobní proces je vyspělý, nabízí vysokou kapacitu a rychlé dodání. Na trhu je k dispozici dostatek zásob za ekonomické ceny, což má za následek nízké celkové náklady.

2. K dispozici je široká škála specifikací – od potrubí s malým průměrem až po potrubí s velkým průměrem a sloupové potrubí – což umožňuje flexibilní výběr.

III. Zpracování a konstrukční vlastnosti

1. Sekundární zpracování – jako je řezání, úkosování, řezání závitů, ohýbání a svařování – je jednoduché a zjednodušuje konstrukci na místě.

2. Trubky mají jednotné rozměry a snadno se s nimi manipuluje a instalují. Různé způsoby připojení – včetně svařování, přírub, závitování a drážkových spojek – lze použít tak, aby vyhovovaly různým technickým požadavkům. IV. Použití a antikorozní vlastnosti

1. Standardní dodávka je ve formě "černé trubky" (nepovlakovaná ocel); lze však aplikovat úpravy jako je žárové zinkování, lakování, antikorozní nátěry a 3PE antikorozní vrstvy. Jsou vhodné pro použití ve vnitřním i venkovním prostředí.

2. Flexibilní použití: Mohou sloužit samostatně jako potrubí pro přepravu tekutin nebo mohou být sestaveny do nosných prvků, jako jsou ocelové konstrukční nosníky, sloupy a vazníky.

V. Rozdíly a omezení produktu

1. Trubky s přímým svarem se obvykle používají pro malé až střední průměry, nízkotlaká potrubí a lehké ocelové konstrukce. Spirálově svařované trubky se používají především pro velké průměry, díky čemuž jsou vhodné pro dálkovou městskou dopravu a velké ocelové konstrukční díly.

2. Vzhledem k přítomnosti svarových švů vykazují tyto trubky nižší tlakovou odolnost, odolnost proti vysokým teplotám a únavovou pevnost ve srovnání s bezešvými ocelovými trubkami. Je přísně zakázáno je používat v kritických tlakových aplikacích zahrnujících vysokotlaké hořlavé/výbušné materiály nebo podmínky vysoké teploty/vysokého tlaku.

Hlavní použití a rozsah použití

I. Hlavní použití svařovaných ocelových trubek

1. Přeprava kapalin

Používá se pro přepravu médií, jako je voda z vodovodu, odpadní vody, nízkotlaký plyn, ventilační/odsávací vzduch a všeobecné oleje; jsou primárním potrubním materiálem pro občanské a průmyslové sítě.

2. Ocelové nosné prvky

Používá se k výrobě kruhových sloupů, příhradových prvků, střešních podpěr a podpěrných stojanů; mohou nahradit určité tvary konstrukční oceli pro pomocné nebo středně zatížené nosníky a sloupy.

3. Ochrana a uzavření

Používá se pro zábradlí vozovky, obvodové oplocení továren, zábradlí schodišť, zábradlí balkónů, hromadící rámy a venkovní podpěry billboardů.

4. Mechanické a elektrické podpůrné systémy

Používá se ke konstrukci podpěr a závěsů pro vodovodní potrubí, vzduchovodu a kabelových žlabů, stejně jako speciální montážní konzoly a upevňovací tyče pro zařízení.

5. Městské a inženýrské stavitelství

Používá se pro komunální potrubní sítě, břehové pláště, pilotové základové pláště, tunelové ventilační kanály a dočasné bezpečnostní bariéry na staveništích.

6. Dočasná a zemědělská zařízení

Používá se pro lešení, dočasné přístřešky, konstrukce skleníků a zemědělská vodovodní potrubí.

II. Rozsah aplikace

1. Stavební inženýrství: Civilní budovy, tovární dílny, sklady, vodovodní a kanalizační systémy pro místa konání a ocelové nosné systémy.

2. Komunální inženýrské sítě: Městské vodovodní a kanalizační sítě, svodidla vozovky, krajinné inženýrství a instalace komunálního potrubí. 3. MEP (mechanické, elektrické a instalatérské/HVAC): Zásobování vodou a odvodnění, ventilace a nízkotlaké plynové potrubí pro továrny, budovy a nákupní centra.

4. Průmyslové a těžařské podniky: Dílenské přepravní potrubí, podpěry zařízení, materiálové ohrazení dvorů a lehké příhradové konstrukce.

5. Zemědělství a krajinářství: Zemědělské zavlažovací potrubí, rámy skleníků a oplocení krajiny.

6. Dočasné práce: Dočasné zařízení staveniště, dočasné podpěry, ochrana výkopových jám a stavební lešení.

Průvodce výběrem

Trubka s přímým svarem: Primárně malé až střední průměry; běžně používané pro vnitřní potrubí, zábradlí a drobné ocelové konstrukce.

Spirálově svařovaná trubka: Primárně velké průměry; běžně používané pro komunální hlavní potrubí, dálkový přenos vody a velkorozměrové ocelové konstrukční sloupy.

Výkonové parametry

I. Implementační standardy

·GB/T 3091-2025: Svařované ocelové trubky pro nízkotlakou dopravu kapalin (voda, plyn, vzduch atd.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Podélné elektricky svařované ocelové trubky (konstrukční, lešení, obecné stroje)

·GB/T 9711 / API 5L: Potrubí pro přepravu ropy a plynu (L245/L360/L415 atd.)

II. Běžné materiály a mechanické vlastnosti (pokojová teplota)

· Modul pružnosti: 2,06 × 10⁵ MPa

· Hustota: 7,85 g/cm³

· Energie nárazu: Okolní teplota **≥27 J** (Q235B, V-zářez)

III. Rozměry a specifikace (primárně podélný svar)

1) Rozsah vnějšího průměru

·Malý průměr: DN15–DN50 (21,3–60,3 mm)

·Střední průměr: DN65–DN250 (76,1–273 mm)

·Velký průměr: DN300–DN600 (323,9–610 mm)

·Spirálově svařované potrubí: Do DN800–DN3000

2) Tloušťka stěny (běžné)

·Standardní: 1,2–12,7 mm

· Silná stěna: 12,7–40 mm

·Tolerance: Tloušťka stěny ±10% t; Vnější průměr ±0,5 % až ±1,0 %

3) Délka

·Standardní: Pevné délky 6 m, 9 m, 12 m

· Přizpůsobitelné: 15–18 m

·Tolerance délky: +20 mm / 0 mm

4) Teoretická hmotnost (kg/m)

W=0,02466×(D−t)×t

·D: Vnější průměr (mm); t: Tloušťka stěny (mm)

· Pozinkovaná trubka: Hmotnost × 1,015–1,03 (koeficient povlaku)

IV. Tlaková a procesní výkonnost

1) Hydrostatický test (povinný)

· Standardní černá trubka: 5,0 MPa, udržovací tlak ≥5s

· Plynové potrubí: 6,0 MPa, udržovací tlak ≥10s

· Silnostěnná trubka: 7,0 MPa

· Doporučený pracovní tlak: ≤1,6 MPa (dlouhodobá bezpečnost)

2) Kvalita svaru

· Nedestruktivní testování (NDT): UT (ultrazvukové) / RT (radiografické)

· Podélný šev: Vysokofrekvenční svařování, koeficient svaru **≈0,85–0,9**

· Spirálový šev: Svařování pod tavidlem, svařovací koeficient **≈0,9–0,95**

3) Test zploštění / ohybu

· Zploštění: Žádné praskliny, žádná delaminace

· Ohyb (DN≤50): 90°, poloměr ohybu = 6D (černá trubka) / 8D (galvanizovaná trubka), svar umístěný na boku; žádné praskliny, žádné odlupování zinkové vrstvy

4) Provozní teplota

· Standardní: -20°C až +200°C

· Nízkoteplotní ocel (L245N): Do -40°C

V. Povrchová a korozní ochrana

· Stav dodávky: Černá trubka (holá trubka) / žárově zinkovaná / epoxidová / 3PE (zakopaná)

· Pozinkovaná vrstva: ≥300 g/m² (oboustranná), místní tloušťka **≥85 μm**

· Kvalita povrchu: Žádné praskliny, žádné záhyby, žádné strupy, žádná silná koroze

VI. Způsoby připojení

· DN≤50: Závitové připojení (GB/T 7306)

· DN65–DN200: Přírubové připojení / Drážkové připojení

· DN≥250: Svařování (svar natupo / koutový svar)

VII. Aplikace

· Nízkotlaké kapaliny: Voda, odpadní vody, plyn, vzduch, ventilace

· Ocelové konstrukce: Kruhové trubkové sloupy, vazníky, podpěry, zábradlí, lešení

· Teplota: -20 až 200°C; Tlak: ≤2,5 MPa

Tabulka specifikací ohýbaných svařovaných trubek s rovným švem

Tabulka specifikací spirálově svařovaných trubek
