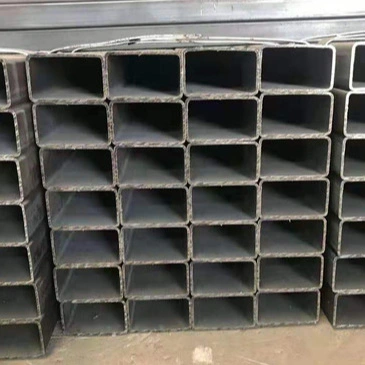

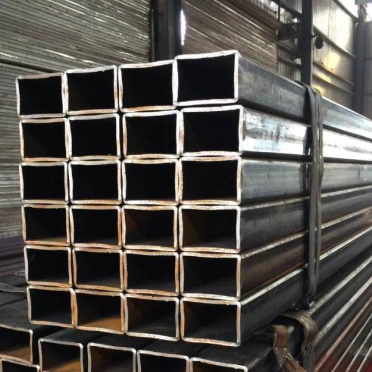

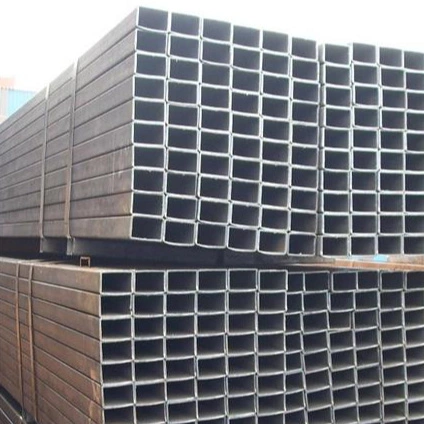

Obdélníkové duté ocelové trubky

Obdélníkové duté ocelové trubky jsou široce používány v aplikacích, jako jsou ocelové nosníky a sloupy, rámování obvodových plášťů, rámy krytů, stojany na vybavení, zábradlí a stavební stroje. Účinně slouží jako primární nosné prvky a zároveň jsou vhodné pro různé architektonické tvary a konstrukce obestaveb.

Vlastnosti produktu

I. Strukturní a mechanické vlastnosti

1. Dutý obdélníkový průřez poskytuje vysokou tuhost proti ohybu a bočnímu posuvu v obou směrech. Nabízí vynikající odolnost proti kroucení a boční deformaci ve srovnání s kruhovými trubkami nebo standardními tvary konstrukční oceli a zajišťuje robustní celkovou strukturální stabilitu.

2. Jednotný tvar průřezu a ploché plochy zajišťují rovnoměrné rozložení zatížení. Jednotlivé trubky mohou odolat značnému vertikálnímu a horizontálnímu zatížení, přičemž často slouží přímo jako primární nosné prvky.

3. Dostupné ve svařovaných a bezešvých typech: Svařované pravoúhlé trubky nabízejí vysokou hospodárnost pro standardní provozní podmínky; bezešvé obdélníkové trubky bez svarů poskytují vynikající pevnost, odolnost vůči tlaku a únavě, takže jsou ideální pro scénáře velkého zatížení a cyklického zatížení.

II. Vzhled a vlastnosti instalace

1. Ploché vnější povrchy usnadňují spojování, překrývání a zapuštěnou montáž. Těsně přiléhají k ocelovým plechům s barevným povlakem, panelům a součástem skříně, čímž zajišťují čistou konečnou úpravu a těsnění hran během výstavby.

2. Ostré hrany a jednotný profil spojují nosnou funkčnost s estetickou přitažlivostí, díky čemuž jsou vhodné pro architektonické fasády, krajinné rámce a další designově orientované projekty.

3. Pro danou nosnost jsou lehčí než masivní ocelové profily, což účinně snižuje celkové konstrukční zatížení a šetří náklady na materiál.

III. Charakteristiky zpracování a připojení

1. Lze je řezat, zkosovat, ohýbat, vrtat a svařovat. Sekundární zpracování je přímočaré a usnadňuje pohodlnou stavbu na místě.

2. Všestranné způsoby spojování – včetně svařování, šroubování a nýtování – se vyznačují jednoduchou konstrukcí spojů a vysokou účinností instalace.

3. Široká škála specifikací, pokrývající vše od malých dekorativních trubek po velkoprůřezové nosné trubky, umožňující flexibilní výběr.

IV. Odolnost proti korozi a výkonnostní charakteristiky

1. Dodává se v "černém" (nepotaženém) stavu; kompatibilní s různými antikorozními úpravami, jako je žárové zinkování, zinkování za studena, lakování a práškové lakování, díky čemuž jsou vhodné pro vnitřní i venkovní prostředí (suché nebo mokré).

2. Dobrá zpracovatelnost za studena i za tepla; stabilní mechanické vlastnosti v rozmezí standardních provozních teplot.

V. Omezení produktu

1. Koncentrace napětí se vyskytuje v rozích; tyto oblasti jsou náchylné k únavovému poškození při silném nárazu nebo opakovaném cyklickém zatížení.

2. Špatná vhodnost pro transport tekutin; zřídka se používají pro potrubní systémy, protože jsou primárně určeny pro konstrukční nosné a rámové aplikace.

3. Vysoké výrobní náklady na tlustostěnné bezešvé obdélníkové trubky velkých specifikací mají za následek výrazně vyšší ceny než u svařovaných verzí.

Použití a rozsah použití

I. Primární použití

1. Klíčové konstrukční prvky

Používá se pro tovární rámy, portálové rámy, nosníky a sloupy skříňových profilů, svislé sloupy, vazníky a podlahové podpěry; jádrový nosný materiál v ocelové konstrukci.

2. Stavební obálky a obvodové stěny

Rámování vnějších stěn (obruby/stojky), rámy světlíků, rámy dveří a oken, střešní vaznice a rámování okrajů; lze bez problémů integrovat s profilovanými ocelovými plechy a jinými panelovými materiály.

3. Ohrady a ochranná zařízení

Obvodové oplocení továrny, silniční zábradlí, schodišťová zábradlí, balkónová zábradlí, rámy pro hromadění stavenišť a sloupky bezpečnostních sítí.

4. Rámy zařízení a strojů

Základny strojů, stojany na vybavení, rámy pracovních stolů, regály skladů, rámy kontejnerů a rámy podvozků vozidel.

5. Inženýrská a dočasná zařízení

Jevištní vazníky, kostry skleníků, dočasné hromadění staveniště, podpěrné/podpůrné konstrukce a modulární kostry budov.

6. Dekorativní a architektonické struktury

Krajinné struktury, venkovní architektonické prvky, interiérové ​​dekorativní rámování a rámy vitrín/stánek; kombinuje nosnost s estetickou přitažlivostí.

II. Rozsah použití obdélníkových dutých ocelových trubek

1. Inženýrství ocelových konstrukcí: Nosníky, sloupy a výztužné systémy pro průmyslové závody, sklady, stadiony a prefabrikované budovy.

2. Architektonická výzdoba: Stavební závěsy, dveře a okna, interiérové/exteriérové ​​architektonické prvky a výstavní stánky.

3. Komunální a dopravní: Silniční zábradlí, obecní stavební plochy, krajinné pergoly a rámy autobusových zastávek.

4. Strojní výroba: Rámy pro univerzální zařízení, stavební stroje, zemědělské stroje a logistická zařízení.

5. Skladování a logistika: Vysoce odolné regály, skladovací plošiny a pomocné konstrukce kontejnerů.

6. Zemědělství, lesnictví a zahradnictví: Skleníky, přístřešky pro hospodářská zvířata a zemědělské oplocení.

Průvodce výběrem

· Svařované obdélníkové trubky: Běžný typ produktu nabízející vysokou cenu; široce používané pro standardní aplikace, jako jsou obecné nosné konstrukce, obvodové pláště budov, dekorace a zábradlí.

· Bezešvé obdélníkové trubky: Vynikající pevnost, odolnost proti únavě a tlaková únosnost; primárně se používá pro aplikace s vysokým zatížením, cyklické zatížení, rámy strojů s vysokou specifikací a konstrukční součásti pro vysoké zatížení.

Klíčové parametry výkonu

Implementační normy: GB/T 6728-2017 "Za studena tvarované duté konstrukční profily"; GB/T 3094-2012 "Za studena tažené bezešvé čtvercové a obdélníkové ocelové trubky"

I. Společné materiály a mechanické vlastnosti

Další obecné parametry:

· Modul pružnosti: 2,06 × 10⁵MPa

· Hustota: 7,85 g/cm³

· Standardní provozní teplota: -20°C až 200°C

II. Specifikace a rozměrový systém

1. Způsob označení

Vnější rozměry: délka × šířka × tloušťka stěny (jednotka: mm); Příklad: 100×50×3,0

2. Mainstreamové velikostní kategorie

· Malý (dekorace / ohrada / zábradlí): 20×10, 30×20, 40×20, 50×30; Tloušťka stěny: 1,2–2,5 mm

· Střední (kýl / Vaznice / Standardní nosníky a sloupy): 60×40, 80×40, 80×60, 100×50; Tloušťka stěny: 2,0–5,0 mm

· Velké (primární sloupy a nosníky / vazníky pro vysoké zatížení): 120×80, 150×100, 200×100, 250×150; Tloušťka stěny: 4,0–12,0 mm

3. Délky a tolerance

· Standardní délky: 6 m, 9 m, 12 m; k dispozici vlastní délky

· Tolerance vnějšího rozměru: ±0,8 %

· Tolerance tloušťky stěny: Standardní svařovaná trubka ±10%; Bezešvé potrubí ±7,5 %

4. Teoretický vzorec pro výpočet hmotnosti

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = dlouhá strana, H = krátká strana, t = tloušťka stěny)

III. Strukturně mechanické vlastnosti

1. Obdélníkové duté ocelové trubky obdélníkové průřezy nabízejí vysokou obousměrnou tuhost v ohybu (podél silné i slabé osy) a vynikající boční stabilitu a torzní odolnost ve srovnání s jednoduchými profily, jako jsou kruhové trubky nebo H-nosníky, což má za následek robustní celkovou strukturální stabilitu.

2. Charakteristiky zpracování

· Zkouška ohybem: Schopnost ohýbání za studena o 90° při pokojové teplotě bez praskání nebo delaminace v ohybu.

· Test zploštění: Odolává stlačení na specifikované rozměry bez praskání stěny.

1. Charakteristika napětí: V rozích dochází k mírné koncentraci napětí; není vhodný pro aplikace zahrnující vysokofrekvenční střídavé rázové zatížení.

IV. Klasifikace produktů a výkonnostní rozdíly

V. Povrchová úprava a ochrana proti korozi

1. Standardní stav: Černá povrchová úprava (za tepla válcovaný oxidový povrch).

2. Běžné metody ochrany proti korozi: Žárové zinkování, zinkování za studena, elektrostatické práškové lakování, antikorozní lakování a fluorokarbonové lakování.

3. Žárové zinkování Reference: Průměrná tloušťka zinkového povlaku ≥85 μm; venkovní životnost přesahuje 15 let.

VI. Způsoby připojení

· Primární: Úkosové svařování, plné průvarové svařování (hlavní konstrukce).

· Sekundární: Vysokopevnostní šroubové spoje, samořezné šrouby, nýtování.

· Kompatibilní s různými ocelovými konstrukčními sestavami, včetně barevných ocelových plechů, H-nosníků a úhlové oceli.

VII. Vhodné a zakázané aplikace

Vhodný

Trámy a sloupy průmyslových závodů, rámování obvodových stěn, ohradní rámy, zábradlí a oplocení, skladové regály, rámy zařízení, krajinářské konstrukce a prefabrikované ocelové konstrukce.

Nevhodné

Vysokotlaký transport kapalin, vysokoteplotní/vysokotlaké potrubí a hlavní konstrukce zařízení pro velké zatížení vystavené silným nárazům nebo vysokofrekvenční únavě.
