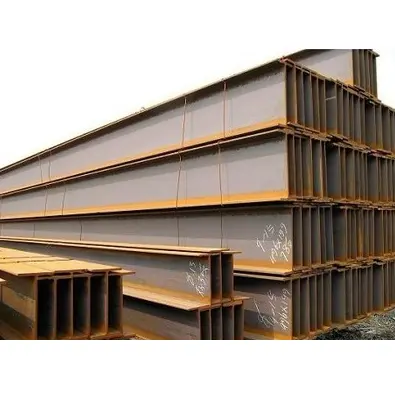

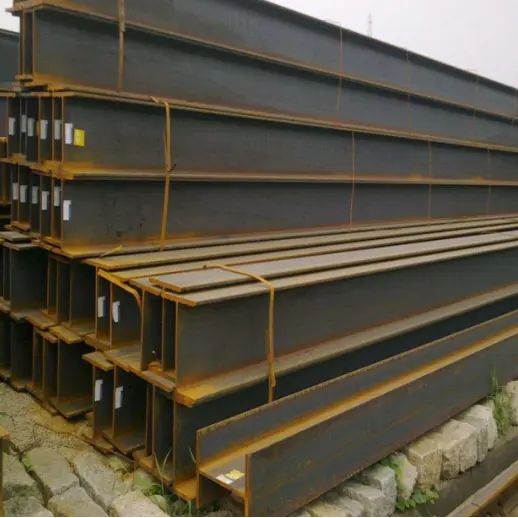

Za tepla válcovaná konstrukční H nosníková ocel

Jaké jsou vlastnosti za tepla válcované konstrukční H nosníkové oceli?

I. Strukturní a mechanické vlastnosti

1. Efektivní průřezová mechanika: Díky jednotné tloušťce příruby a paralelním vnitřním a vnějším povrchům je modul průřezu rovnoměrně rozložen. Nabízejí vynikající odolnost v ohybu, smyku a kroucení ve srovnání se standardními I-nosníky, což má za následek vysokou účinnost při zatížení.

2. Stabilní celkový výkon: Vytvářeny integrovaným vysokoteplotním válcováním za tepla bez svarových spojů, vykazují nízké zbytkové napětí a jsou odolné vůči deformaci a praskání, čímž zajišťují vysokou strukturální bezpečnost.

3. Vysoká tuhost a stabilita: Silná celková tuhost účinně odolává vertikálnímu zatížení, horizontálnímu tlaku větru a seismickým silám, díky čemuž jsou ideální pro nosníky a sloupy s velkým rozpětím a vysokou nosností.

II. Ekonomické a materiálové charakteristiky

1. Lehké a materiálově efektivní: Vyžadují méně materiálu než tradiční profily z konstrukční oceli pro stejnou nosnost, čímž účinně snižují vlastní hmotnost budovy a náklady na základy.

2. Standardizované specifikace: Komplexní specifikace napříč řadami HW, HM a HN v kombinaci s dostatkem zásob usnadňují snadný výběr a nákup.

III. Konstrukce a vlastnosti použití

1. Vysoká účinnost instalace: Pravidelná geometrie a vysoká přesnost spojů umožňují různé způsoby připojení (jako je šroubování a svařování), což má za následek kratší dobu výstavby na místě.

2. Široká přizpůsobivost: Vhodné pro přímé použití v trámech, sloupech, plošinách a podpěrách. Ve spojení s antikorozními nátěry nebo žárovým zinkováním jsou vhodné pro vnitřní i venkovní použití a také do standardního či korozivního prostředí.

3. Snadné zpracování: Snadno se řeže, vrtá a svařuje s výztuhami a spojovacími deskami pro splnění různých požadavků na konstrukční spojení.

Použití a rozsah aplikace

I. Primární použití

1. Nosné sloupy: Primárně využívající typ Wide Flange (HW) slouží jako hlavní svislé nosné prvky, přenášejí svislé zatížení a zajišťují celkovou stabilitu konstrukce.

2. Nosníky a sloupy rámu: Profily se střední přírubou (HM) jsou vhodné pro systémy ocelových rámů, které zvládají jak vertikální zatížení, tak boční síly.

3. Primární a sekundární nosníky: Nejpoužívanější jsou profily s úzkými přírubami (HN); nesou zatížení podlahy a střechy a jsou ideální pro podlahové a střešní systémy s dlouhým rozpětím.

4. Výztužné/podpěrné komponenty: Používá se pro výrobu podpěr zařízení, podpěr potrubních regálů, plošin pro údržbu, základů střešních vaznic atd.

5. Kompozitní konstrukce: V kombinaci s betonem tvoří ocelobetonové spřažené nosníky a sloupy pro použití ve vícepodlažních a výškových budovách.

II. Rozsah aplikace

1. Průmyslové stavby

Různé továrny s ocelovou konstrukcí, sklady, dílny a systémy jeřábových nosníků; H-nosníky válcované za tepla jsou základním materiálem pro průmyslové ocelové konstrukce.

2. Veřejné a občanské stavby

Velkoprostorové stavby s dlouhým rozpětím, jako jsou stadiony, výstavní centra, dopravní uzly (nádraží/letiště), nákupní centra, kancelářské budovy a vícepodlažní obytné komplexy.

3. Komunální a infrastruktura

Městské inženýrské tunely, mostní pilíře, nadchody pro chodce, obecní hromadící podpěry a rámy pro velké venkovní billboardy.

4. Nová energie a podpůrné projekty

Fotovoltaické (PV) montážní konstrukce, základny větrných turbín, zařízení pro skladování energie a ocelové konstrukce pro novou energetickou infrastrukturu.

5. Další pole

Velké základny vybavení, průmyslové plošiny, podpěry lodních palub, logistické a skladové regálové systémy a prefabrikované ocelové budovy.

Klíčové výkonnostní parametry za tepla válcované konstrukční H nosníkové oceli

Výkonné standardy: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Společné materiály a mechanické vlastnosti

II. Sekce Pravidla pro klasifikaci a označování

1. Klasifikace

· HW (Wide-flange H-beam): Šířka příruby ≈ výška sekce; používá se především pro sloupy.

· HM (Medium-flange H-beam): Střední šířka příruby; používá se především pro rámové nosníky a sloupy.

· HN (H-nosník s úzkou přírubou): Velká hloubka řezu a úzké příruby; primárně se používá pro primární a sekundární nosníky (nejvyšší objem použití).

2. Formát označení: Výška H × Šířka příruby B × Tloušťka pásu t1 × Tloušťka příruby t2. Příklad: HN400×200×8×13.

III. Rozměrové a tvarové tolerance

1. Odchylka průřezu: Přísně dodržuje limity národních norem, aby byla zajištěna přesnost při spojování a instalaci.

2. Přímost (Camber/Sweep): ≤2 mm na metr; celková odchylka nepřesahující 0,2 % celkové délky.

3. Twist: Žádná významná torzní deformace po celé délce; splňuje požadavky na instalaci ocelové konstrukce.

4. Pevná délka: Standardní specifikace. 6m/9m/12m; K dispozici je také vlastní řezání na základě výkresů.

IV. Vlastnosti povrchu a zpracování

1. Stav dodávky: Povrchová úprava „černá“ válcovaná za tepla (s okujemi).

2. Povrchová úprava: Vhodné pro následné odstranění rzi, lakování, ohnivzdorný nátěr a žárové zinkování; přizpůsobitelné vnitřnímu i venkovnímu prostředí.

3. Zpracovatelnost: Lze řezat, vrtat, svařovat a ohýbat; vhodné pro výrobu různých konstrukčních spojů.

V. Parametry provozního prostředí

1. Standardní provozní teplota: [Rozsah] °C.

2. Nízkoteplotní podmínky: Musí projít rázovou zkouškou při nízké teplotě pro použití v extrémně chladných oblastech.

3. Odolnost proti korozi: Základní materiál postrádá vlastní odolnost proti korozi; ochrana povrchu je povinná v korozivním prostředí.

VI. Konstrukční nosné charakteristiky

1. Rovnoměrná tloušťka příruby a paralelní vnitřní/vnější povrchy; vysoký modul průřezu s vynikající odolností proti ohybu, bočnímu posuvu a kroucení.

2. Integrálně válcované za tepla (žádné svarové spoje); nízké zbytkové napětí; odolný proti deformaci nebo prasknutí při dlouhodobém zatížení.

3. Vynikající boční tuhost ve srovnání se standardními I-nosníky; ideální pro konstrukce s dlouhým rozpětím a budovy vystavené vysokému zatížení větrem.

Tabulka specifikací
