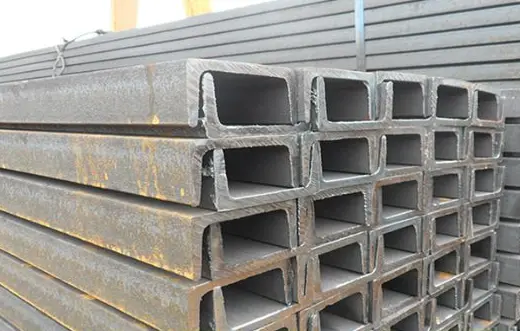

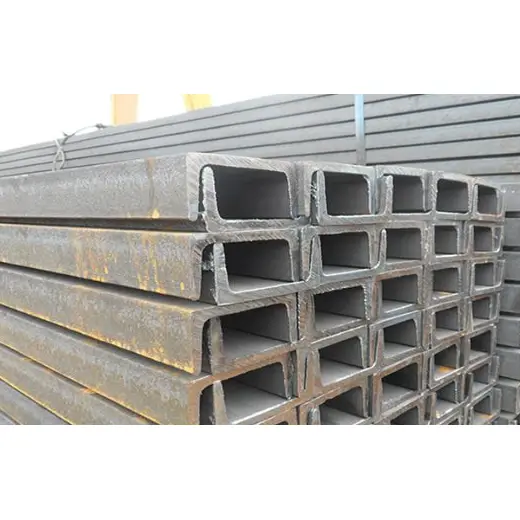

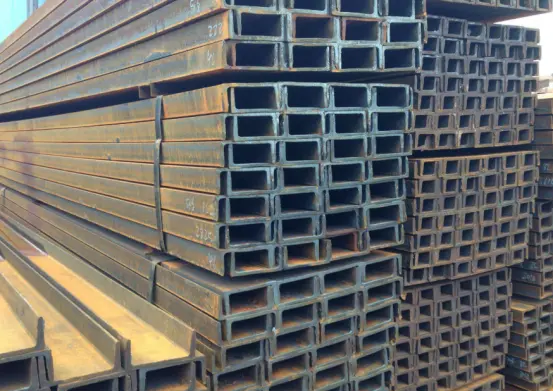

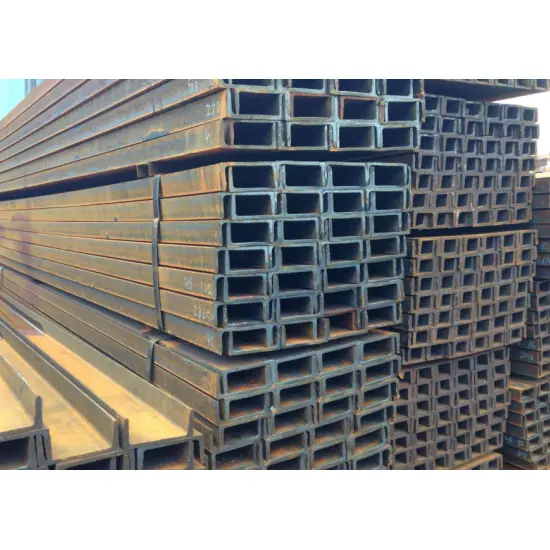

Profily kanálů z konstrukční oceli válcované za tepla

Za tepla válcované profily z konstrukční oceli splňují národní normu GB/T 706-2016 a jsou vyráběny integrovaným procesem válcování za tepla. Mají průřez ve tvaru C (jednostranné otevírání). Modely jsou klasifikovány podle výšky sekce s dalšími pododdíly (a, b, c) označujícími zvýšenou tloušťku pro stejnou výšku. Výrobky jsou lehké, snadno zpracovatelné a cenově výhodné. Zatímco jednotlivé sekce mají omezenou boční tuhost a torzní odolnost – což je činí vhodnými především pro sekundární nosné komponenty – kombinace dvou sekcí (zády k sobě) se spojovacími deskami výrazně zvyšuje celkový mechanický výkon.

HAISHENG nabízí celou řadu běžných modelů žlabových profilů válcovaných za tepla, každý doplněný obsáhlou zprávou o zkoušce materiálu. Jsou vhodné pro různé pomocné nosné aplikace, včetně průmyslových závodů, komunálních projektů, systémů MEP/HVAC a dočasných konstrukcí. Poskytujeme kompletní řadu antikorozních úprav – včetně odstraňování rzi, lakování a žárového zinkování – abychom vyhověli potřebám hromadného nákupu zámořských projektů.

I. Produktové standardy

Výroba, rozměrové tolerance a mechanické vlastnosti za tepla válcovaných profilů z konstrukční oceli splňují národní normu: GB/T 706-2016 "Profily z konstrukční oceli válcované za tepla."

Mechanické normy pro základní ocelové materiály: GB/T 700 a GB/T 1591.

II. Klíčové vlastnosti produktu

2.1 Průřez a mechanické vlastnosti

1. Má jednostranný otevřený průřez kanálu; jednotlivé prvky vykazují střední boční tuhost a relativně slabou torzní odolnost, což je činí nevhodnými pro použití jako samostatné hlavní sloupy ve výškových budovách nebo primární nosné nosníky pro velká rozpětí.

2. Vyrobeno integrovaným procesem válcování za tepla bez svarových spojů, což má za následek nízké vnitřní zbytkové pnutí. Konstrukce je stabilní a spolehlivá, odolává praskání a deformaci při dlouhodobém zatížení.

2.2 Nákup a cenové výhody

1. Dostatek zásob standardních tržních modelů a stabilní nákupní kanály zajišťují nízké jednotkové ceny a kontrolovatelné celkové náklady projektu.

2. Nižší vlastní hmotnost při stejné nosnosti účinně snižuje celkovou hmotnost ocelové konstrukce a také náklady na dopravu a zdvihání.

2.3 Výhody výroby a konstrukce na místě

1. Profily kanálů z konstrukční oceli válcované za tepla lze volně řezat, vrtat, svařovat a ohýbat; neexistují žádná procesní omezení pro sekundární výrobu na místě, což umožňuje flexibilní montáž spojů.

2. Kompaktní velikost a nízká vlastní hmotnost umožňují provádění manipulace a zvedání pomocí ruční práce a zařízení malého rozsahu, což výrazně zkracuje časový harmonogram výstavby na místě.

3. Compatible with both bolted and welded connections; can be paired with various steel plates and sections to complete joint assembly.

2.4 Ochrana proti korozi a přizpůsobivost prostředí

1. Dodává se ve stavu „načerno“ válcovaném za tepla (s okujemi) a bez předem naneseného antikorozního nátěru.

2. Podle potřeby lze aplikovat antikorozní úpravy – jako je broušení/odstranění rzi, nanášení antikorozního základního nátěru, žárové zinkování nebo práškové lakování; vhodné pro použití v suchém vnitřním prostředí nebo venkovním prostředí s mírnou korozí.

2.5 Výhody kombinovaného použití a omezení

1. Výhody kombinovaného použití: Spojení dvou žlabových sekcí zády k sobě spojovacími deskami výrazně zvyšuje boční tuhost a torzní odolnost, splňující střední požadavky na únosnost.

2. Omezení: Vzhledem ke konstrukci s otevřeným průřezem je nelze použít pro hlavní rámy výškových budov, hlavní nosníky s extrémně dlouhým rozpětím pro velké zatížení nebo kritické nosné spoje vystavené vysokému tlaku větru; jsou vhodné pouze pro systémy skříní, výztuhy a sekundární nosné prvky.

III. Klíčové aplikační scénáře

3.1 Použití jádra profilů žlabů z konstrukční oceli válcovaných za tepla

1. Tovární stěnové a střešní vaznice: Spárované s hlavními nosníky z H-trámu k zajištění profilovaných ocelových obkladových panelů a přenášení svislého zatížení ze střechy a stěn.

2. Podpěry pro různá zařízení a potrubí: Používají se pro potrubní regály a závěsy (včetně systémů HVAC v budovách), základny zařízení a podpěry kabelových žlabů v chemických závodech a elektrárnách. 3. Lehké rámové komponenty: Nosníky dělicí stěny, dveřní a okenní rámy, konstrukce staveniště a sekundární nosné prvky.

4. Příslušenství průmyslových plošin a lávek: Nosníky pro údržbu chodníků, podpěry nástupišť a sloupky zábradlí/zábradlí.

5. Výztužné a vestavěné komponenty: Vestavěné ocelové desky, nosníkové a sloupové výztuhy a pomocná ocel pro podepření základů.

6. Dočasné stavební objekty: Prefabrikované stavební konstrukce, základny lešení a dočasné bezpečnostní podpěry výkopů.

3.2 Aplikace v celém odvětví

1. Průmyslové budovy: Uzavírací a podpůrné systémy pro závody lehkého průmyslu, sklady, dílny a sklady surovin.

2. Městská infrastruktura: Silniční bezpečnostní bariéry, rámy venkovních billboardů, malé chodníky pro chodce a podpěry vedení městských sítí.

3. M&E and HVAC engineering: Ductwork and specialized equipment supports/hangers for chemical plants, power stations, and office buildings.

4. Jednoduché občanské stavby: Přístřešky pro auta, přístřešky, prefabrikované chatky a jednoduché venkovské skladovací kůlny.

5. Logistika a skladování: Lehké rámy skladovacích regálů a plošin pro třídění nákladu.

6. Ostatní příslušenství: Základny pro stavební stroje, podvozky zemědělských strojů a malé pomocné ocelové konstrukce pro námořní plavidla.

V. Hlavní výhody továrního zásobování HAISHENG

Přímé dodávky od výrobce zdroje: Vlastní skladování profilů z ocelových kanálů válcovaných za tepla eliminuje přirážky za prostředníky, což nabízí významné nákladové výhody pro pořizování rozsáhlých zahraničních projektů.

Stabilní sklad ve všech specifikacích: Rozsáhlý celoroční inventář hlavních velikostí kanálové oceli (č. 5 až 25a); podporuje dávkové zásilky a rychlou reakci na urgentní projektové objednávky.

Komplexní kontrola kvality a sledovatelnost: Každá šarže kanálových profilů z konstrukční oceli válcovaných za tepla je dodávána s originálními certifikáty válcování a protokoly o zkouškách mechanických vlastností; podporuje opětovnou kontrolu třetí stranou, aby byly splněny standardy přijímání zámořských projektů.

Komplexní služby zpracování: Podporuje řezání s pevnou délkou, děrování, ohýbání, svařovanou prefabrikaci a zakázkové žárové zinkování; také nabízí svázaný export H-nosníků, I-nosníků, vložených desek a vysokopevnostních šroubů. Standardizované exportní balení: dřevěné palety odolné proti vlhkosti a korozi nebo fólie; zahrnuje certifikáty shody a certifikace materiálů v čínštině a angličtině, aby bylo zajištěno hladké celní odbavení a přijetí na místě.

IV. Klíčové parametry výkonu produktu

4.1 Základní materiál Mechanické vlastnosti

Doplňkové mechanické indikátory:

Energie nárazu do V při normální teplotě: Q235B ≥27J; Q355B ≥34J

Modul pružnosti E ≈ 2,06×10⁵ MPa

4.2 Pravidlo značení a standardní velikosti

Specifikace značení Symbol: [ Formát: Výška × Šířka příruby × Tloušťka pásu, např. [10# = 100×48×5,3 mm Modely se stejnou výškou jsou rozděleny do tříd a/b/c se širšími přírubami a silnějšími žebry pro vyšší únosnost.

4.3 Mechanické vlastnosti řezu (typické velikosti)

[10# Moment setrvačnosti Ix ≈ 198 cm⁴ Modul průřezu Šx ≈ 39,7 cm³ Poloměr otáčení ix ≈ 3,95 cm

[20a# Moment setrvačnosti Ix ≈ 1780 cm⁴ Modul průřezu Šx ≈ 178 cm³ Poloměr otáčení ix ≈ 7,86 cm Charakteristika: Dobrá odolnost v ohybu podél silné osy X, slabá boční tuhost a odolnost proti krutu na slabé ose Y v tlaku, není vhodný pro jednotlivé sloupky ohybu nosníku

4.4 Tolerance rozměrů a tvaru

Standardní pevné délky: 6 m, 9 m, 12 m, možnost vlastního řezání

Tolerance výšky h: ±1,5~3,0mm (liší se podle velikosti modelu)

Tolerance šířky příruby b: ±1,5~2,0mm

Přímost: ≤ 2 mm na metr, celková přímost ≤ 0,2 % celkové délky

Torze: ≤ 1,5 mm na metr

4.5 Obrábění a povrchový výkon

Stav dodávky: Černý povrch válcovaný za tepla s oxidem usazeným

Obrobitelnost: Snadné řezání, vrtání, svařování a ohýbání pro výrobu na místě

Možnosti ochrany proti korozi: Odrezování + základní nátěr, žárové zinkování, nástřik plastů

4.6 Provozní teplota a limity zatížení

Použitelný teplotní rozsah: -20℃ ~ 80℃

Zatěžovací charakteristika: Otevřený průřez s nízkou boční tuhostí a špatnou torzní odolností; vhodné pro jednoduše podepřené jednoosé ohýbací prvky, zakázáno pro výškové hlavní rámy, hlavní nosníky s dlouhým rozpětím a klíčové součásti ložisek větru

Způsob připojení: šroubovaný nebo svařovaný; dvoukanálová sestava zády k sobě výrazně zlepšuje celkovou tuhost

V. Nejčastější dotazy:

Otázka: Může být kanálová ocel použita samostatně jako nosný vertikální sloup pro výškové rámy?

A: Nedoporučuje se. Profily žlabů z konstrukční oceli válcované za tepla mají na jedné straně otevřený průřez, což má za následek špatnou boční tuhost a torzní odolnost; jejich použití samotné je činí náchylnými k nestabilitě a deformaci. HW širokopřírubové H-nosníky jsou preferovanou volbou pro primární sloupy ve výškových konstrukcích.

Otázka: Jaká je nejlepší antikorozní úprava kanálové oceli ve venkovních pobřežních projektech?

A: Žárové zinkování celé jednotky se doporučuje pro dlouhodobé vystavení venkovnímu prostředí nebo v přímořském prostředí solnou mlhou; pro krátkodobé vnitřní použití ve vlhkých podmínkách postačuje odstranění rzi s následným dvěma vrstvami antikorozního základního nátěru.

Otázka: Jak si mohu vybrat mezi ocelovými kanálky typu „a“, „b“ a „c“ stejné výšky?

Odpověď: Typ „a“ má nejtenčí stojinu a příruby, nabízí nejnižší nosnost, zatímco typ „c“ má největší tloušťku. Pro aplikace s velkým zatížením nebo s dlouhým rozpětím jsou preferovány silnější podtypy „b“ nebo „c“.

Otázka: Jaká řešení existují, pokud je tuhost ocelového nosníku s jedním kanálem nedostatečná?

A: Dva kanálové ocelové nosníky mohou být spojeny zády k sobě pomocí spojovacích desek vložených mezi ně, aby vytvořily kompozitní krabicový profil; to výrazně zvyšuje boční tuhost a torzní odolnost.

Otázka: Lze ocel s kanálky řezat na konkrétní délky podle potřeby?

A: Ano. Standardní délky zásob (6 m, 9 m nebo 12 m) lze nařezat na libovolnou délku na základě vašich výkresů a uříznuté konce lze v případě potřeby zbrousit do hladka.

Teoretická hmotnost kanálové oceli

Jednotka: kg/m、mm
