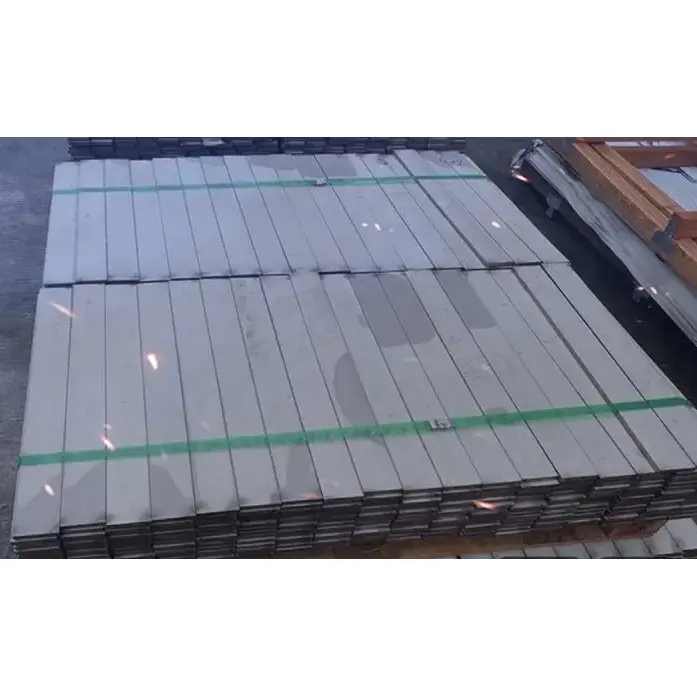

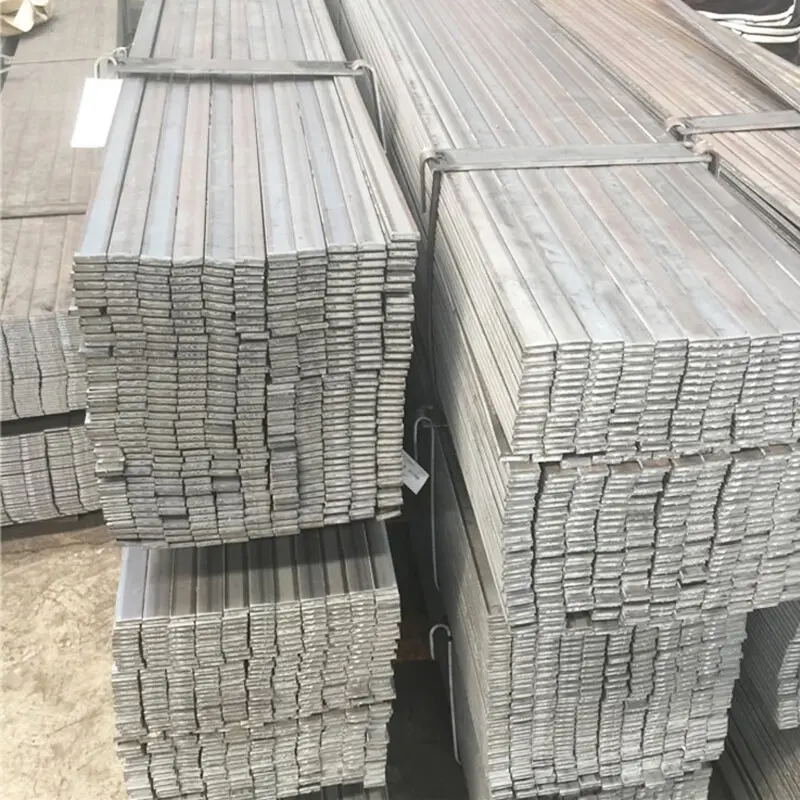

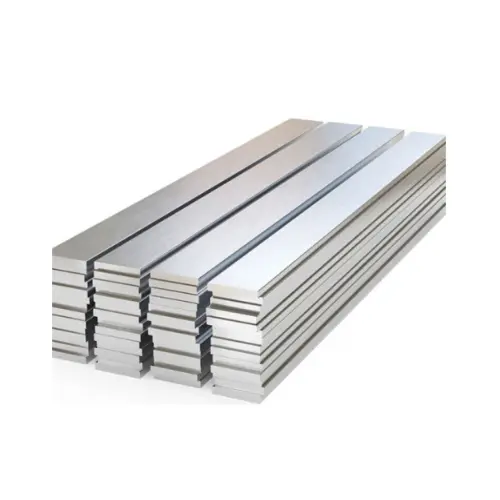

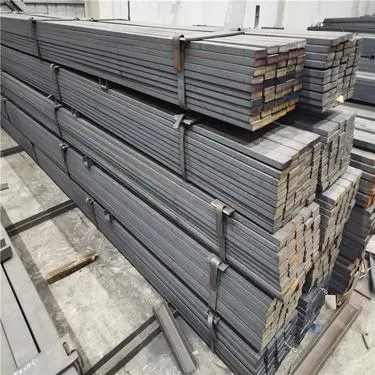

Ploché ocelové tyče válcované za tepla pro stavebnictví mají obdélníkový průřez se zaoblenými hranami. Splňují normu GB/T 704-2016 a jsou primárně vyrobeny z oceli Q235B nebo Q355B. Specifikace se pohybují v rozmezí 12–300 mm na šířku a 3–60 mm na tloušťku, se standardními délkami 6m, 9m nebo 12m.
1. Průřez je dlouhý, plochý obdélník, jehož šířka výrazně přesahuje tloušťku. Nabízí střední odolnost proti ohybu a boční tuhost s jasnou nosnou osou, takže je ideální pro aplikace zahrnující jednosměrné zatížení, tahové vazby a upínání.
2. Obvykle se vyrábí z uhlíkové konstrukční oceli, materiál je jednotný a houževnatý. Funguje stabilně při statickém a malém dynamickém zatížení a je odolný vůči křehkému lomu.
3. Nabízí nízkou vlastní hmotnost vzhledem ke svému průřezu a vysokou účinnost využití materiálu; při použití jako spojky nebo napínací pásy účinně snižuje celkové zatížení konstrukce.
1. Ploché povrchy a stejnoměrné okraje zajišťují vynikající přizpůsobení, což umožňuje zapuštěnou instalaci proti konstrukčním prvkům. Je vhodný pro aplikace, jako jsou svorky, olepování hran, výztuže a napínací pásy.
2. Jeho štíhlý profil a jednoduchý tvar umožňují flexibilní uspořádání, díky čemuž se přizpůsobí nepravidelným plochám a úzkým stavebním prostorům.
3. Široká škála modulárních specifikací – nabízející různé kombinace šířky a tloušťky – umožňuje přizpůsobení na místě a zajišťuje vysokou všestrannost.
1. Vykazuje vynikající výkon při zpracování za tepla i za studena. Lze jej snadno řezat, vrtat, ohýbat, válcovat, svařovat a lisovat bez potřeby složitého strojního vybavení. 2. Různé způsoby spojování: Primárně spojované přeplátovaným svařováním nebo svařováním na tupo, ale lze je také připevnit šrouby nebo nýty; Výroba spoje je jednoduchá.
3. Délky lze řezat podle potřeby s minimálním odpadem materiálu; zpracování malých nebo nepravidelně tvarovaných dílů je pohodlné.
1. Povrch válcovaný za tepla zachovává okuje; lze použít úpravy, jako je žárové zinkování, zinkování za studena, lakování nebo černění. Po ošetření na odolnost proti korozi je vhodný pro vnitřní, venkovní a vlhké nebo exponované prostředí.
2. Mechanické vlastnosti zůstávají stabilní ve standardním teplotním rozsahu **-20°C až 250°C**, bez významného snížení výkonu.
1. Jednoduché výrobní procesy a velkosériová výroba vedou k nízkým cenám a dostatečné skladové dostupnosti, což z něj činí vysoce nákladově efektivní základní konstrukční profil.
2. Rozděluje se na plochou ocel válcovanou za tepla a plochou ocel taženou za studena:
1. Typ válcovaný za tepla: Na povrchu se vyznačuje okuje; střední rozměrová přesnost; vhodné pro všeobecné strojírenské aplikace.
2. Typ tažený za studena: Vysoká rozměrová přesnost a hladká povrchová úprava; vhodné pro přesné montáže a mechanické součásti.
1. Slabá odolnost proti bočnímu kroucení a převrácení; nevhodné pro použití jako primární nosné nosníky nebo sloupy samotné; obvykle se používají jako pomocné komponenty.
2. Tenčí ploché ocelové profily mají nízkou odolnost proti místnímu nárazu a jsou náchylné k ohýbání nebo deformaci při nadměrném zatížení.
3. Náchylný k rychlé korozi, pokud je ponechán vystavený venku po delší dobu bez ochrany proti korozi.
1. Spojovací prvky pro ocelové konstrukce
Ploché ocelové tyče válcované za tepla mohou sloužit jako táhla, výztužné desky, spojovací desky a výztuhy mezi ocelovými nosníky, sloupy, H-nosníky a čtvercovými/obdélníkovými dutými profily. Zvyšují celkovou stabilitu konstrukce a jsou běžnými pomocnými materiály pro spoje ocelových konstrukcí.
2. Vestavěné díly a komponenty
Používá se k výrobě vložených plochých ocelových desek, vložených spojovacích prvků a zemnících pásků; široce používán v projektech vestavěných komponent pro základy budov, stěny a střechy.
3. Systémy skříní a ořezávání hran
Používá se k ořezávání hran a ovinutí kolem barevně lakovaných ocelových panelů, stěn, střech a dveřních/okenních otvorů; používá se také pro přítlačné lišty, rámové těsnicí rámy, krycí lišty spojů panelů a těsnicí/vodě blokující součásti. 4. Příslušenství potrubí a zařízení
Trubkové svorky, spony na potrubí, konzolové popruhy, pásky pro upevnění zařízení a pásky pro upevnění vedení; slouží k organizovanému zajištění potrubí a kabelů.
5. Uzemnění ochrany napájení a blesku
Zemnící ploché tyče, svody ochrany před bleskem a pásy pro vyrovnání potenciálů pro budovy, továrny, rozvodny elektřiny a specializovaná zařízení; materiály splňující normy energetického průmyslu.
6. Zábradlí, zábradlí a chodníky/schodiště
Obložení nášlapné hrany schodů, výztužné pásy zábradlí, jednoduché příčníky zábradlí a protiskluzové pásy nástupiště.
7. Mechanické a hardwarové zpracování
Lisované díly, rámy malých zařízení, příslušenství nástrojů, hardwarové komponenty, díly zemědělských strojů a zakázkové řezání/zpracování malých nestandardních dílů.
8. Městská a staveniště Dočasná zařízení
Výztuž hromadění, lešení, dočasné podpůrné rámy a základní rámy značek.
1. Inženýrství ocelových konstrukcí: Pomocné materiály pro průmyslové závody, montované budovy, ocelové střešní krytiny a systémy opláštění stěn.
2. Building M&E (Mechanical & Electrical): Elektrické uzemnění ochrany před bleskem, podpěry potrubí/HVAC potrubí a systémy upevnění vedení.
3. Energetika: Uzemnění a vodivé spoje pro rozvodny, rozvodny a venkovní energetická zařízení.
4. Městská a dopravní: Silniční panely, zábradlí, autobusové přístřešky a prvky městské krajiny.
5. Strojírenská výroba: Univerzální zařízení, stavební stroje, zemědělské stroje a zpracování hardwarových komponent.
6. Stavba lodí a opláštění: Vyztužení lodních komponentů, úprava hran architektonických opláštění a pomocné rámy dveří/oken.
· Plochá ocel válcovaná za tepla: Cenově výhodná s vysokou dostupností zásob; vhodné pro všeobecné strojírenské použití, především pro konstrukční spoje, zapuštěné díly, uzemnění a konečnou úpravu hran obložení.
· Plochá ocel tažená za studena: Má přesné rozměry a hladký, čistý povrch; vhodné pro přesné stroje, součásti vyžadující vysokou estetickou kvalitu a přesnou montáž.
· Plochá ocel žárově zinkovaná: Odolná vůči korozi a korozi; preferované pro venkovní, exponovaná nebo vlhká prostředí a projekty uzemnění ochrany před bleskem. Klíčové parametry výkonu
Normy: GB/T 704-2016 "Plochá ocel válcovaná za tepla", GB/T 34374-2017 "Plochá ocel tažená za studena"
|
Stupeň materiálu |
Mez kluzu ReL (MPa) |
Pevnost v tahu Rm (MPa) |
Prodloužení po zlomenině |
Aplikační scénáře |
|
Q235B |
≥235 |
375–500 |
≥24 % |
Všeobecné strojírenské použití, spojovací prvky, oříznutí hran, běžné zapuštěné díly, zemnící desky |
|
Q355B |
≥355 |
470-630 |
≥21 % |
Silná výztuž, nosné spojovací desky, kování mechanických zařízení |
Obecné fyzikální parametry
· Hustota: 7,85 g/cm³
· Modul pružnosti: 2,06 × 10⁵ MPa
· Provozní teplota: -20°C až 250°C
1. Způsob označení
Šířka × Tloušťka (mm); Příklady: 50×5, 80×6
2. Hlavní rozsahy velikostí
· Šířka: 12–300 mm
· Tloušťka: 3–60 mm
· Standardní délky: 6m, 9m, 12m; zkrácené na požadovanou délku
3. Rozměrové tolerance
· Plochá ocel válcovaná za tepla: Šířka ±1,0 mm, Tloušťka ±0,5 mm
· Plochá ocel tažená za studena: Vyšší přesnost; tolerance šířky/tloušťky ≤ ±0,3 mm
4. Teoretický váhový vzorec
W (kg/m) = šířka (mm) × tloušťka (mm) × 0,00785
5. Společné specifikace a hmotnost na metr
|
Velikost (šířka × tloušťka, mm) |
Teoretická hmotnost (kg/m) |
Hlavní aplikace |
|
20×3 |
0.471 |
Malý okrajový lem, okenní a dveřní lišta, jednoduché spojovací tyče |
|
25×3 |
0.589 |
Ozdobné lišty, díly pro upevnění potrubí |
|
30×3 |
0.707 |
Obecná okrajová lišta, střešní lišta, drobné výztužné díly |
|
30×4 |
0.942 |
Stěnové spojovací tyče, malé objímky na trubky |
|
40×4 |
1.256 |
Běžná plochá zemnící ocel, běžné spojovací desky |
|
40×5 |
1.570 |
Standardní zemnící lišty, trubkové objímky, krycí lišta |
|
50×5 |
1.963 |
Hlavní ploché uzemnění ocel, ocelová konstrukce vázací pásy |
|
50×6 |
2.355 |
Pevné spojovací tyče, výztužné pásy zařízení |
|
60×6 |
2.826 |
Velké trubkové objímky, výztužné pásy nosníků a sloupů |
|
80×6 |
3.768 |
Těžké spojovací desky, rozšířené výztužné díly |
|
80×8 |
5.024 |
Silné nosné pásy, pomocné desky pro základny zařízení |
|
100×8 |
6.280 |
Rozšířené komponenty pro velké zatížení, velké obručové kování |
1. Plochý, podlouhlý průřez; nabízí dobrou odolnost v jednosměrném ohybu, ale nízkou boční tuhost. Vhodné pro ohýbání, napínání, vázání a upínání v rovině; nevhodné pro samostatné snášení vysokého krouticího momentu nebo bočního zatížení.
2. Jednotné složení materiálu bez významných bodů koncentrace napětí; vykazuje vynikající ohýbací a lisovací vlastnosti za studena.
3. Stabilní výkon ve smyku; vhodné pro použití jako přepážkové spojky, těsnicí pásy a spojovací tyče.
|
Kategorie |
Proces tváření |
Přesnost a stav povrchu |
Výkon jádra |
Aplikační scénáře |
|
Plochá ocel válcovaná za tepla |
Válcování za tepla |
Oxidové okuje na povrchu, běžná rozměrová přesnost |
Dobrá houževnatost, vynikající svařitelnost, vysoká cena |
Spojovací tyče ocelové konstrukce, zapuštěné díly, okrajové lišty, obecné zemnící tyče, obecné použití na stavbách |
|
Plochá ocel tažená za studena |
Přesné kreslení za studena |
Hladký světlý povrch, přesné rozměry |
Vysoká přímost, těsná tolerance, dobrý vzhled |
Přesné strojní armatury, dekorativní komponenty, vysoce přesné montážní díly |
|
Plochá žárově zinkovaná ocel |
Válcování za tepla / tažení za studena + žárové zinkování |
Jednotný zinkový povlak, antikorozní vlastnosti |
Vynikající odolnost proti korozi a povětrnostním vlivům, stabilní elektrická vodivost |
Venkovní uzemnění, venkovní konstrukční díly, vlhké prostředí, energetické projekty |
1. Výkon při ohýbání za studena: Možnost ohýbání za studena o 180° při pokojové teplotě bez praskání nebo delaminace v ohybu; vhodné pro ohýbání a tvarování na místě.
2. Výkon svařování: Vzhledem k nízkému obsahu uhlíku jsou tyto ploché ocelové tyče válcované za tepla vhodné pro obloukové svařování a svařování v ochranné atmosféře; poskytují pevné svary, které jsou odolné proti praskání.
3. Lisování/děrování: Snadné děrování a řezání; nízká obtížnost zpracování; vhodné pro hromadnou výrobu malých, nepravidelně tvarovaných dílů.
4. Elektrická vodivost: Čistá uhlíková ocel nabízí dobrou elektrickou vodivost a je standardním materiálem pro projekty ochrany před bleskem a uzemnění.
1. Základní stav: „černá“ povrchová úprava válcovaná za tepla (okují); náchylné k rezivění; pro venkovní použití je povinná antikorozní úprava.
2. Společné antikorozní procesy a referenční specifikace
o Žárové zinkování: Průměrná tloušťka zinkového povlaku ≥65μm; venkovní životnost 12–18 let.
o Studené zinkování / lakování: Zinkový povlak / tloušťka nátěrového filmu 20–40 μm; především pro vnitřní nebo suché prostředí.
o Černění / pasivace: Pouze prevence proti korozi (žádná dekorativní úprava); používá se pro vnitřní mechanické součásti.
1. Primární: Přeplátované svařování, svařování na tupo (standard pro ocelové konstrukce a uzemňovací projekty).
2. Sekundární: Šroubování, nýtování, spony/svorky.
Vhodný
Vyztužení/výztuž ocelové konstrukce, okrajové lišty střechy/stěny, zapuštěné díly, ochrana před bleskem/uzemnění, potrubní svorky/konzoly, lemování zábradlí schodišť, jednoduché zábradlí, drobné mechanické díly kování.
Nevhodný
Samostatné primární nosné nosníky nebo sloupy, komponenty vystavené vysokofrekvenčnímu střídavému nárazu, vysokotlaké nosné komponenty.
| šířka (mm) |
tloušťka (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| teoretická hmotnost ( kg / m ) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
