Plechy z konstrukční oceli válcované za tepla

Za tepla válcované konstrukční ocelové plechy jsou základní surovinou pro stavbu ocelových konstrukcí, těžkých strojů, městských komunikací a mostů. Vyrábí se v souladu s národními normami GB/T 700-2006 a GB/T 1591-2018 a dělí se na plechy válcované za tepla, plechy válcované za studena, středně silné plechy a protiskluzové kostkované plechy. Vyvážené mechanické vlastnosti a vynikající výkon při svařování, ohýbání za studena a děrování, integrované ocelové plechy zajišťují nepřetržitý přenos síly bez spojovacích mezer, ideální pro velkoplošné nosné podklady a spojovací desky.

HAISHENG poskytuje celou řadu specifikací tloušťky za tepla válcovaných konstrukčních ocelových plechů, přizpůsobitelné řezání speciálně tvarovaných dílů a vložených plechů, kompletní zprávy o mechanických zkouškách materiálů a antikorozní zpracování, jako je lakování a žárové zinkování, aby byly splněny požadavky na hromadnou dodávku oceli pro ocelové konstrukce, stroje a komunální projekty na jednom místě.

1. Použitelné výrobní normy

GB/T 700-2006 uhlíková konstrukční ocel

GB/T 1591-2018 Nízkolegovaná vysokopevnostní konstrukční ocel

GB/T 3274 Akceptace rozměrů a tvaru pro uhlíkové strukturální tlusté desky

2. Základní vlastnosti produktu

2.1 Materiál a mechanické vlastnosti

Vyzrálé uhlíkové a nízkolegované materiálové řady s hlavními třídami Q235B a Q355B dosahují vyvážené pevnosti, plasticity a houževnatosti, stabilních mechanických vlastností při pokojové teplotě, schopné nést statické zatížení, dynamické zatížení a určité teplotní rozdíly.

Integrálně válcované desky se vyznačují jednotnou vnitřní strukturou a nepřetržitým přenosem síly s vynikající odolností v tlaku, ohybu a ohybu pro velkoplošné nosné a obalové substráty.

Různé třídy oceli od běžné pevnosti po vysokou pevnost pro výběr, vyhovující různým úrovním zatížení, včetně lehkých krytů, těžkých nosných a součástí zařízení nesoucích tlak.

2.2 Rozdíly v kategoriích a procesech

Desky válcované za tepla: Dobrá houževnatost, široký rozsah tloušťky, nízká cena, odolnost vůči vysokým teplotám a vynikající svařovací výkon na místě jako primární konstrukční materiál; pokrytý oxidem a střední rozměrovou přesností.

Desky válcované za studena: Hladký povrch, těsná rozměrová tolerance, vysoká rovinnost a vynikající ohýbací výkon pro přesné obrábění, lisování a dekorativní součásti; tenká tloušťka a slabší odolnost vůči vysokým teplotám než plechy válcované za tepla.

Odvozené funkční varianty: Kostkované desky jsou protiskluzové a odolné proti opotřebení pro chodníky a plošiny; středně silné desky se zaměřují na velké součásti s velkým zatížením; řezané desky a originální svitkové desky podporují flexibilní řezání s vysokým využitím materiálu.

2.3 Výhody obrábění a montáže

Komplexní obráběcí výkon podporuje řezání, ohýbání, děrování, válcování, svařování, leštění a povlakování, kompatibilní se všemi procesy výroby ocelových konstrukcí.

Ploché desky umožňují snadné spojování, lapování a konstrukci tupých spojů, které se bez problémů hodí k profilové oceli, trubkám a spojovacím prvkům pro složité spoje.

Flexibilní velikosti umožňují řezání celých desek na speciální tvarované kusy, malé desky a zapuštěné díly se silnou univerzálností.

2.4 Přizpůsobivost prostředí

Základní ocel má slušnou odolnost proti povětrnostním vlivům; po odstranění rzi, nátěru nebo žárovém zinkování antikorozní úpravou lze aplikovat v interiéru, exteriéru a vlhkém prostředí pro dlouhodobý provoz.

Široký rozsah teplot: Běžné desky z uhlíkové oceli pracují normálně mezi -20 ℃ a 350 ℃; speciální třídy oceli vyhovují pracovním podmínkám při nízkých nebo vysokých teplotách.

2.5 Cenové výhody a omezení

Dostatečná dodávka surovin, kompletní specifikace a hromadná výroba snižují jednotkové náklady a přinášejí vysokou komplexní nákladovou výkonnost jako nejzákladnější obecná ocel pro ocelové konstrukce.

Tenké desky vykazují slabou odolnost vůči místnímu nárazu a promáčknutí; extra silné desky nesou velkou vlastní hmotnost a zvyšují celkové konstrukční zatížení.

Holé desky jsou v exponovaných podmínkách náchylné ke korozi a musí být vybaveny antikorozní úpravou; Pro ohýbání a lisování vysokopevnostních plechů za studena je vyžadována přísná kontrola parametrů, aby se zabránilo praskání.

3. Rozsah použití za tepla válcovaných konstrukčních ocelových plechů

3.1 Main Applications

Stavební ocelové konstrukce: Podlahové základové desky, střešní panely, stěnové panely a plošinové desky; výztuhy, příčkové desky, čelní desky, spojovací desky a vetknuté ocelové desky pro ocelové sloupy a nosníky, materiály jádra pro hlavní nosné a styčníkové spoje.

Výroba zařízení a strojů: Plášť zařízení, základny, rámy, kryty, sila, opěrné desky forem a vložky odolné proti opotřebení pro stavební stroje.

Plošiny ohrazení a chodníků: Kostkované desky pro dílenské chodníky, schodišťové stupně a kryty příkopů; běžné desky pro tovární kryty a přepážky.

Příslušenství tlakových nádob a potrubí: Atmosférické skladovací nádrže, vodní nádrže, hlavy potrubí, podpěry potrubí a výztužné desky válců pro komponenty nenesoucí vysoký tlak.

Komunální a mostní inženýrství: Pomocné opěrné desky mostů, silniční ochranné desky, komunální ploty, základové desky poklopů šachet, říční obkladové desky a součásti dopravních zařízení.

Hardware a nestandardní zpracování: Řezání na speciální tvarované díly pro uzavírání hran, desky proti vodě, výztužné desky a dočasné nosné desky pro různé nestandardní náhradní díly.

3.2 Přiřazení použití podle kategorie produktu

Středně silné plechy válcované za tepla: Především silné plechy pro těžké ocelové součásti, základny zařízení, mosty, skladovací nádrže a velké nosné panely.

Desky válcované za tepla: Pravidelně tenké a střední tloušťky s vysokými náklady, široce používané pro tovární nosníky, sloupy a skříně s největší spotřebou.

Tenké plechy válcované za studena: Hladký vysoce přesný povrch pro přesné lisování, dekorativní panely, elektrické skříně a lehké vnější pláště.

Kostkované ocelové desky: Vynikající protiskluzové vlastnosti určené pro pěší plošiny, schodišťové stupně a podlahové desky vozidel.

3.3 Tipy pro jednoduchý výběr

Upřednostněte plechy válcované za tepla pro nosné, svářečské a venkovní pracovní podmínky;

Vyberte si plechy válcované za studena pro požadavky na vzhled, přesné ražení a scénáře vnitřní dekorace;

Přijměte kostkované desky pro průchody pro chodce a protiskluzové plochy.

4. Parametry výkonu v plném rozsahu

4.1 Hlavní třídy a mechanické vlastnosti při pokojové teplotě

4.2 Obecné fyzikální konstanty

Hustota: 7,85 g/cm³

Modul pružnosti: 2,06 × 10⁵ MPa

Poissonův poměr: 0,3

Tepelná vodivost: 45 W/(m·K)

4.3 Klasifikace tloušťky a standardní rozměry

Průmyslová klasifikace tloušťky

Tenký plech: 0,5–3,0 mm (válcovaný za studena / válcovaný za tepla)

Střední deska: 3,0～14,0 mm

Tloušťka plechu: 14,0–60,0 mm

Extra silný plech: ＞60 mm (těžké ocelové konstrukce, základny zařízení)

Standardní pevné velikosti

Běžné šířky: 1000 mm, 1220 mm, 1500 mm, 1800 mm, 2000 mm

Běžné délky: 2000 mm, 2440 mm, 6000 mm, 12000 mm

Tolerance: Tloušťka ±0,3～±10%; Délka a šířka ± 5 mm

Hlavní kategorie a rozsah tloušťky

Deska řezaná za tepla: 2,0～12 mm, největší spotřeba ve stavebních projektech

Původní plech válcovaný za tepla: 12～60 mm, pro velká zatížení, mosty, skladovací nádrže

Ocelový plech válcovaný za studena: 0,5–3,0 mm, hladký vysoce přesný povrch

Kostkovaný ocelový plech: 3,0–8,0 mm (čočkovitý / diamantový protiskluzový vzor)

4.4 Výkon obrábění

Vlastnosti ohýbání za studena: Q235 a Q355 podporují ohýbání za studena o 180° s průměrem trnu ≤ 2krát tloušťka desky, žádné praskliny nebo delaminace v místech ohýbání.

Svařovací vlastnosti: Nízký uhlíkový ekvivalent přináší vynikající svařitelnost, kompatibilní s ručním obloukovým svařováním a svařováním v ochranné atmosféře bez složitého předehřívání.

Lisování a ohýbání: Plechy válcované za studena poskytují optimální výkon při lisování; ohýbání pod velkým úhlem se nedoporučuje pro tlusté plechy.

Provozní teplota: Obecný rozsah desek z uhlíkové oceli od -20 ℃ do 350 ℃; Typy Q355D/E pro nízkoteplotní projekty s minimální odolností vůči ultranízkým teplotám.

4.5 Referenční část Mechanické parametry

Modul ohybového průřezu roste exponenciálně s tloušťkou plechu

Pevnost ve smyku se rovná 0,5–0,6násobku meze kluzu

Tenké desky jsou náchylné k místní nestabilitě při stlačení, zatímco tlusté desky si udržují stabilní odpor v tlaku

4.6 Kvalita povrchu a antikorozní úprava

Stav povrchu dodávky: válcovaný za tepla s oxidem, hladký povrch válcovaný za studena, mořený, otryskaný, pískovaný

Antikorozní řešení

Barva / epoxidový základní nátěr: Pro běžné vnitřní prostředí

Žárové zinkování: Tloušťka zinkového povlaku 60～120μm pro dlouhodobý venkovní provoz

Tryskání + antikorozní nátěr: Standardní proces pro projekty ocelových konstrukcí

Norma akceptace povrchu: Bez prasklin, záhybů, jizev, delaminace a silné rzi.

4.7 Průvodce výběrem aplikace

✅ Vhodné scénáře Výztuhy ocelových nosníků a sloupů, dělicí desky, zapuštěné ocelové desky, podlahové základové desky, základny zařízení, plošinové desky, schodišťové stupně, ohradní desky, pomocné desky mostů, atmosférické zásobníky, mechanické rámy.

❌ Nevhodné scénáře Vnitřní stěny vysokotlakých nádob, vysokoteplotní a vysokotlaká potrubí, silně korozivní média (vyžadována speciální ocel nádoby nebo nerezová ocel).

Pravidla rychlého výběru

Běžné továrny, kryty a malé armatury: Q235B plech válcovaný za tepla

Nosníky a silné plechy, mosty: Q355B střední a tlustý plech

Vzhledové zdobení a ražení, pláště skříně: Za studena válcovaný tenký plech

Chodníky, pracovní plošiny a schody: Protiskluzová kostkovaná deska

5. Společné tabulky specifikací za tepla válcovaných konstrukčních ocelových plechů

5.1 Obyčejný ocelový plech válcovaný za tepla (řezaný plech / originální plech, Q235B/Q355B)

Standardní šířka × délka: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Tenký plech 2,0~3,0 mm (pouzdro, okraj, spojování tenkých plechů)

Medium Plate 4,0~10mm (Největší technická spotřeba, výztuhy a vložené desky)

Tlustý plech 12~60mm (těžké ocelové konstrukce, mosty, základny vybavení)

5.2 Ocelový plech válcovaný za studena (0,5–3,0 mm, hladký vysoce přesný povrch)

Standardní velikost plechu: 1000×2000, 1220×2440, 1500×3000 Běžná tloušťka: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Použití jádra: Plášť elektrických rozvaděčů, lisovací díly, vysoce přesné kování, lehké dekorativní panely, dekorativní panely povrch bez oxidů, není vhodný pro vysoké teploty a vysoké zatížení.

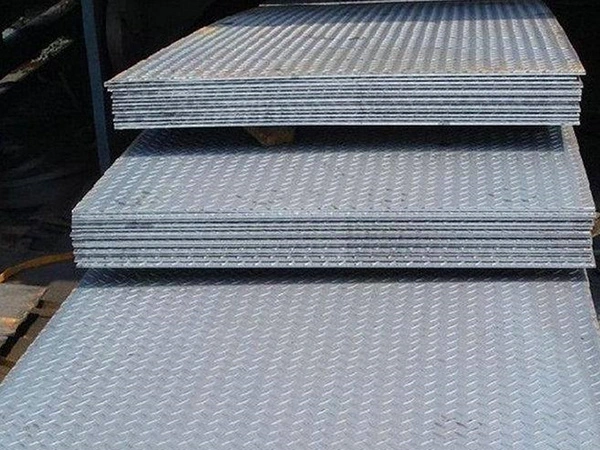

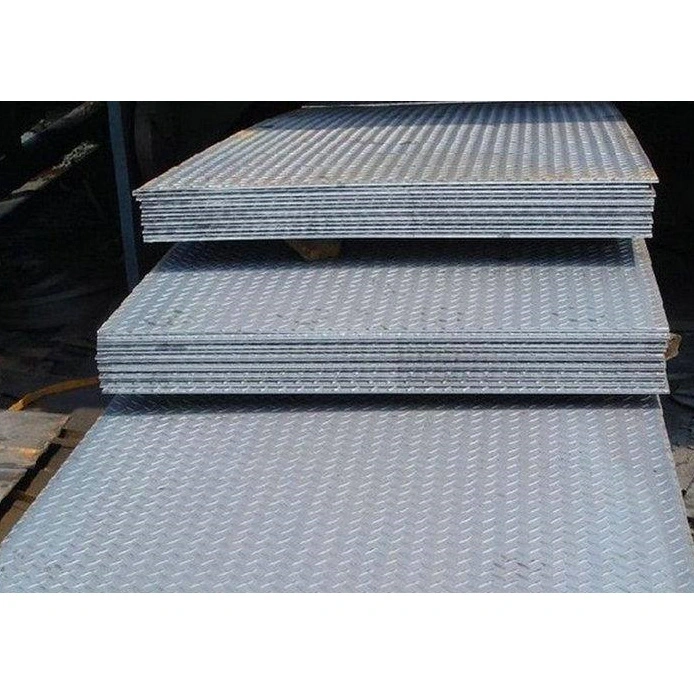

5.3 Kostkovaný protiskluzový ocelový plát (čočkovitý / diamantový vzor, ​​určený pro ocelové plošiny)

Standardní rozměr: 1500×6000, 1800×6000 Tloušťka základní desky: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: Dílenské chodníky, jednoduché plošiny, schodišťové stupně

5,0/6,0/8,0 mm: těžké plošiny, podlahové desky nákladních automobilů, průmyslové chodníky

5.4 Pravidla pro výběr velikosti a materiálu

Preferovaná šířka: 1500 mm (nejběžnější, nízký řezný odpad), 1800 mm, 2000 mm

Preferovaná délka: 6000 mm (obecná konstrukce), 12 000 mm (dlouhé komponenty, použití celé desky)

Standardní výběr materiálu

Běžná továrna, kryt, zapuštěné díly, spojovací desky: Q235B

Nosníky pro velké zatížení, tlusté plechy, mosty, velké ocelové konstrukce: Q355B

Rozdíl mezi řezanou deskou a originální deskou

Řezaný plech: 2–12 mm, nízká cena, průměrná rovinnost, první volba pro občanské a běžné ocelové konstrukce

Původní deska: Tloušťka nad 12 mm, jednotná vnitřní struktura, stabilní mechanický výkon, povinné pro velké zatížení a projekty mostů

5.5 Obecný vzorec pro výpočet hmotnosti

Hmotnost na metr čtvereční (kg/㎡) = tloušťka (mm) × 7,85

Celková hmotnost jedné desky = délka (m) × šířka (m) × tloušťka (mm) × 7,85

6. Výhody továrního zásobování HAISHENG

Přímé dodávky z původního továrního skladu: Vlastní dílna na řezání plechů s kompletními specifikacemi středně silných plechů válcovaných za tepla, za studena a kostkovaných plechů na skladě, bez přirážky prostředníků, zřejmá výhoda nákladů pro velké zahraniční inženýrské projekty.

Stabilní rychlé dodání: Desky s běžnou tloušťkou a šířkou jsou plně skladovány po celý rok, což podporuje dávkové dodávky a naléhavé řezání speciálně tvarovaných vložených desek a výztuh, aby byly splněny přísné stavební plány.

Sledovatelnost kontroly kvality v celém procesu: Opětovná mechanická kontrola suroviny před uskladněním, odběr vzorků během válcování a úplná vizuální kontrola hotové velikosti a vzhledu. Ke každé šarži je připojen kompletní materiálový certifikát, zprávy o tahových a nárazových zkouškách, které podporují kontrolu odběru vzorků na místě třetí stranou pro hladké přijetí zámořských projektů.

Komplexní podpůrná služba zpracování: CNC řezání, ohýbání, děrování, řezání drážek a žárové zinkování k dispozici antikorozní prefabrikace, sladěná s H-nosníky, I-nosníky, kanály a vysokopevnostními šrouby pro integrované exportní balení.

Standardní exportní balení: Ocelové desky pokryté fólií a svázané ocelovými pásy, vyztužené dřevěnými paletami pro ochranu před vlhkostí a korozí, kompletní čínské a anglické certifikáty a zprávy o materiálu pro celní odbavení a převzetí na místě.

7. Často kladené otázky

Otázka: Vybereme desky Q235B nebo Q355B pro vnitřní tovární kryty?

A: Cenově výhodný Q235B pro lehké kryty a malé vestavěné díly; vysoce pevné středně silné desky Q355B pro koncové desky těžkých nosníků, základny zařízení a nosné součásti mostů.

Otázka: Která antikorozní úprava zajišťuje delší životnost desek používaných v pobřežních projektech pod širým nebem?

Odpověď: Žárové zinkování celého plechu je upřednostňováno pro dlouhodobé venkovní prostředí solné mlhy; pískování plus dvě vrstvy epoxidového antikorozního základního nátěru pro krátkodobé vnitřní vlhké podmínky.

Otázka: Jak rozlišit nařezané plechy a originální plechy, který si vybrat pro projekty s velkým zatížením?

A: 2–12 mm tenké a střední desky jsou řezané desky s nižší cenou; desky nad 12 mm jsou válcované originální desky s jednotnou vnitřní metalografickou strukturou a stabilním výkonem, povinné pro mosty a základny těžké techniky.

Otázka: Počítá se tloušťka vyvýšeného kostkovaného vzoru jako nosná výpočtová tloušťka?

A: Pro výpočet konstrukčního návrhu se používá pouze tloušťka základové desky, protiskluzové výstupky jsou vyloučeny z tloušťky nosné síly, vyberte desky podle tloušťky základny podle požadavků na zatížení.

Otázka: Mohou být plechy válcované za studena použity pro nosné základny zařízení?

A: Nedoporučuje se. Desky válcované za studena se vyznačují tenkou tloušťkou a slabou odolností vůči vysokým teplotám; Středně silné plechy válcované za tepla se jednotně používají pro těžké základny a svařované nosné součásti.
